蝶形翼形指旋快拧螺钉结构设计

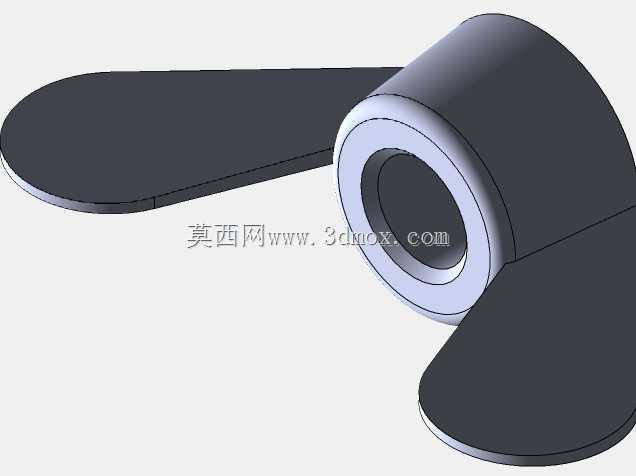

　　这款蝶形指旋螺钉的结构设计，核心围绕无工具快速拆装的场景需求展开，在日常设备维护、工装夹具调整、低压电气柜接线、小型民用设备组装等需要频繁松紧紧固件的场合，这类零件的应用占比极高。不同于需要配套扳手、螺丝刀操作的标准外六角、内六角螺钉，这款零件的两侧延伸出对称的翼状拧动结构，操作人员直接用手指捏住两翼就能施加足够的拧紧力矩，完全省去了找配套工具的步骤，在狭小操作空间、高空作业、应急检修等场景下，操作效率比普通螺钉高出数倍。从结构设计逻辑来看，中间的同轴套筒部分是核心的螺纹承载基体，内孔预留标准内螺纹加工余量，可根据实际使用需求匹配不同公称直径的公制或英制螺纹，套筒的外圆柱面做了圆滑过渡处理，没有尖锐棱角，

　　避免安装调整过程中划伤操作人员手部。两侧的翼片采用对称式流线型轮廓设计，翼片的厚度从根部到端部做了渐变减薄处理，根部与套筒衔接处做了大圆角过渡，避免应力集中导致翼片受力断裂，翼片的上下表面做了微弧面处理，贴合手指指腹的接触形态，长时间拧动也不会产生明显的压痕痛感。在安装边界的尺寸考量上，这类螺钉的径向占用空间比同规格标准螺钉更大，设计配套安装结构时，需要在螺纹孔两侧预留足够的手指操作空间，不能有凸起的结构件干涉翼片的转动行程；翼片的旋转半径要根据所需拧紧力矩匹配，力矩需求越大的使用场景，翼片的有效力臂长度就要对应加长，保证手指施加的力能转化为足够的螺纹预紧力，同时也要控制整体尺寸，避免过于冗余占用过多装配空间。

　　这类紧固件的预紧力上限受限于人手的捏合力，因此不适合用在大载荷、强振动的重载连接场景，更多适用于低压紧固、频繁拆装、定位调整类的连接位置，比如小型设备的检修盖板固定、线束理线夹紧固、工装的快速定位挡块锁紧、家具的简易拆装连接等场景。建模过程中要重点保证两翼的对称度，避免两翼重量不均导致转动时出现偏摆，同时翼片与套筒的衔接位置要做等壁厚处理，避免注塑或冷镦加工时出现缩孔、应力集中的问题，螺纹孔与套筒外圆的同轴度要控制在合理公差范围内，保证拧入螺纹孔后不会出现偏斜，翼片的边缘要做倒钝处理，去除所有飞边毛刺，避免操作时割伤手指。
