3D打印机热端双风扇冷却结构

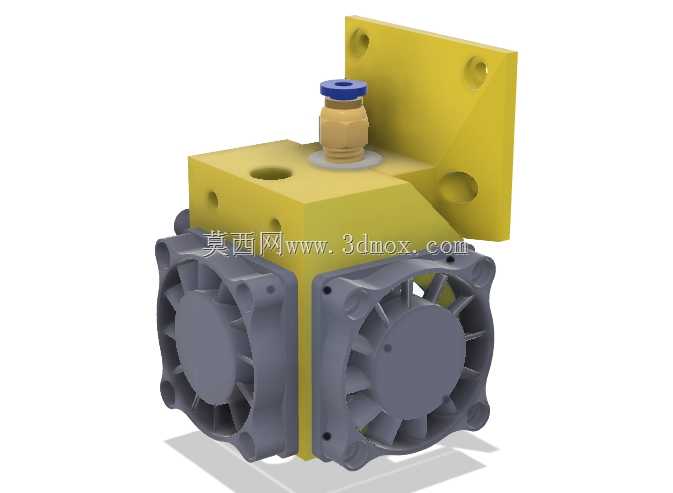

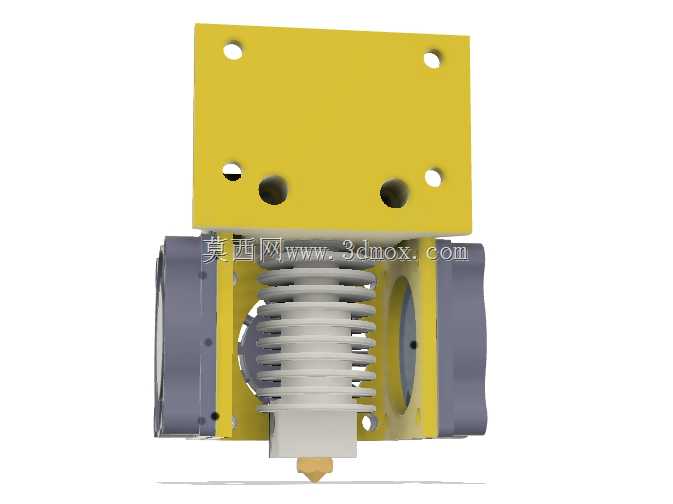

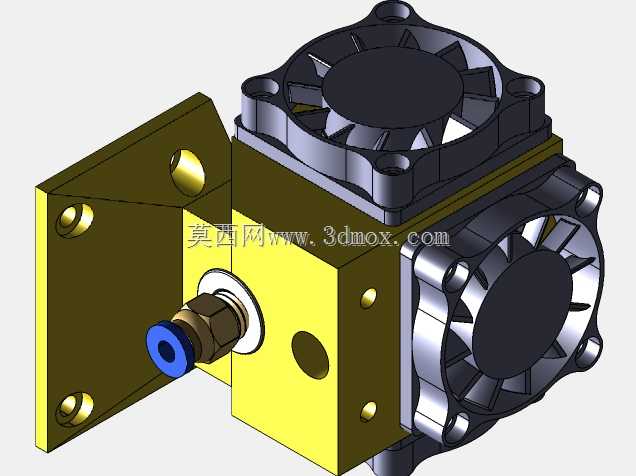

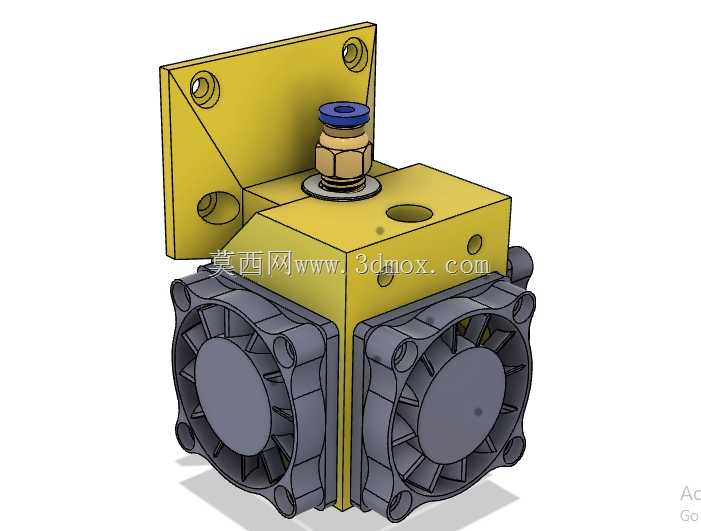

在熔融沉积成型3D打印作业中，热端冷却单元直接决定成型件的层间结合质量与打印精度，是挤出系统不可或缺的配套组件。这套冷却结构采用双侧对称风扇布局，针对热端喉管区域与刚挤出的熔融耗材同时实现定向散热，避免热量沿喉管向上传导导致耗材提前软化堵头，同时对刚挤出的耗材进行快速风冷定型，减少打印件的翘曲、拉丝问题。从结构设计来看，主体散热基座采用一体化块状构型，上方预留快插气动接头安装位，可直接适配常用的PTFE送料管，无需额外转接结构；后侧延伸出带安装孔的L型固定支架，安装孔位采用沉孔设计，可通过标准紧固件直接固定在打印机的X轴滑台或挤出机安装板上，安装边界紧凑，不会与运动轴的行程范围产生干涉。双侧风扇采用标准40mm方形轴流风扇规格，通过侧边定位孔与散热基座刚性连接，风扇出风方向正对热端散热鳍片与喷嘴挤出区域，风道无需额外导流罩即可形成稳定的冷却气流覆盖。设计过程中重点考量了散热路径的合理性，散热基座与喉管接触区域做了贴合平面加工，保证热传导效率，同时基座与风扇的连接位预留了足够的走线空间，风扇供电线可沿支架后侧规整排布，避免运动过程中与其他部件剐蹭。在实际应用场景中，这套冷却单元可适配多数近程挤出的桌面级3D打印机，安装时仅需匹配热端喉管的安装孔径即可完成替换，无需对原有打印机结构做大幅改动；双侧风扇的冗余设计也能在单风扇出现故障时，仍保留基础散热能力，降低打印过程中因散热失效导致的断料、堵头风险。结构整体的外形尺寸控制在紧凑范围内，不会过多占用打印头周边空间，适配常规200mm至300mm成型尺寸的桌面级设备安装需求，安装时需注意支架固定面与滑台安装面的平行度，保证风扇出风方向与喷嘴轴线的相对位置准确，避免气流偏移影响冷却效果。
