V型六缸内燃机结构设计展示

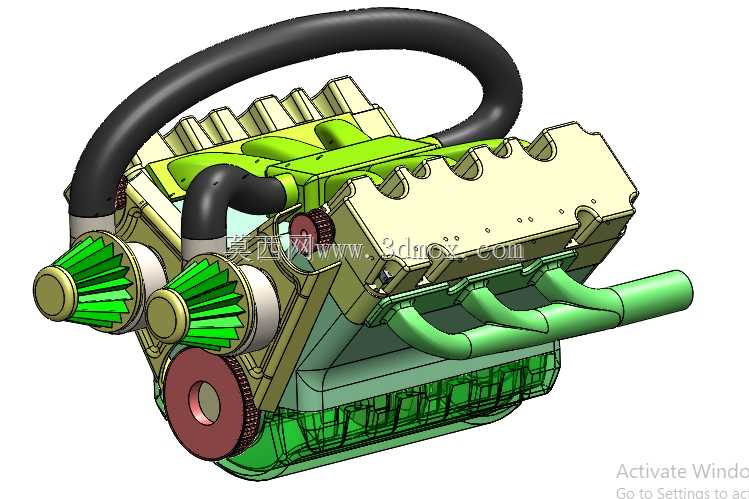

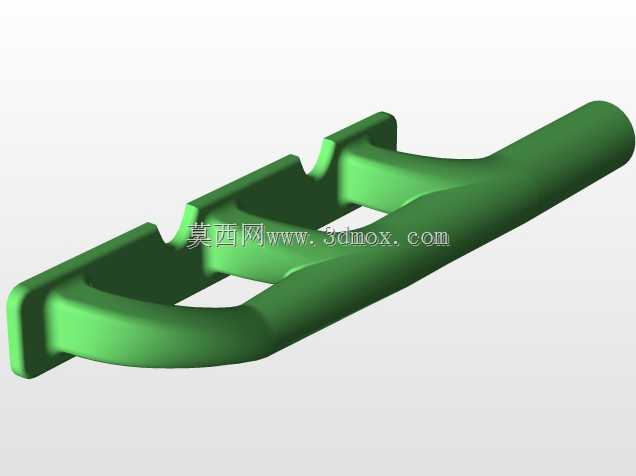

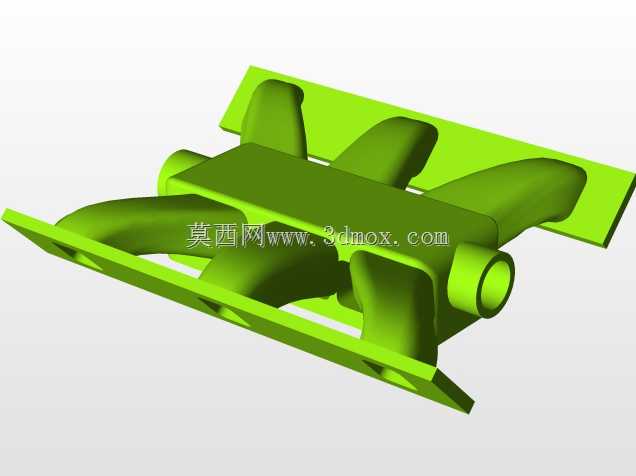

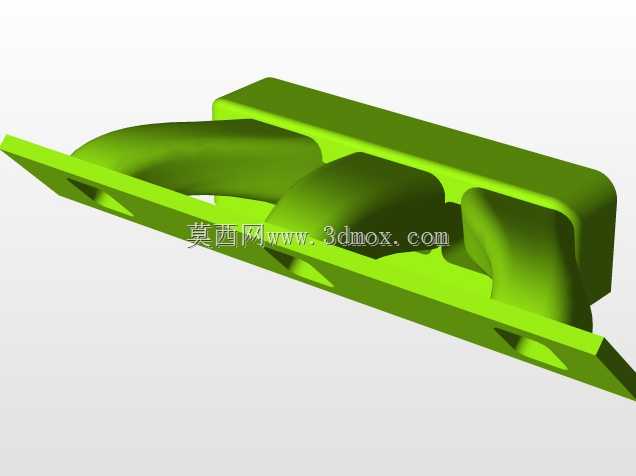

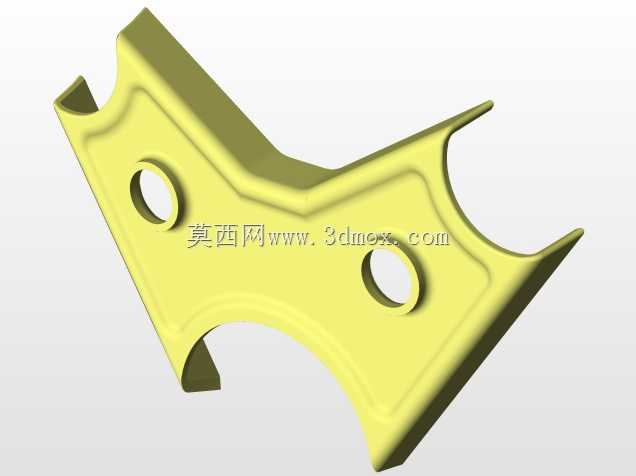

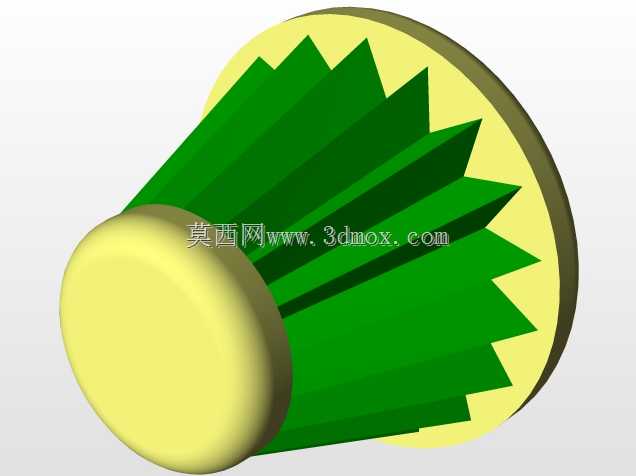

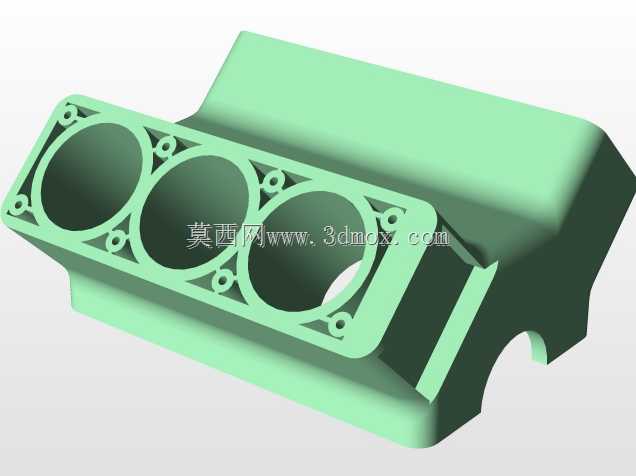

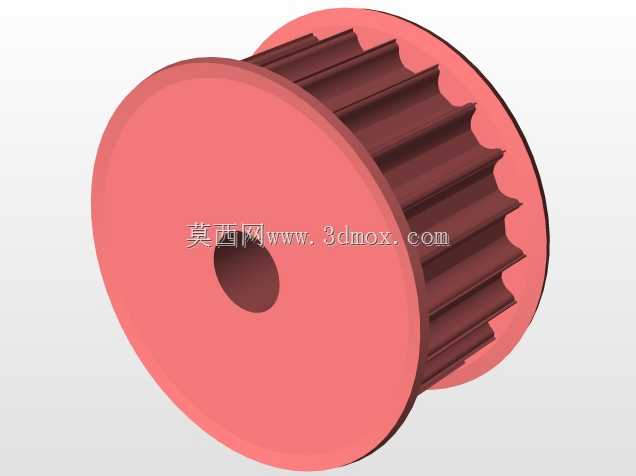

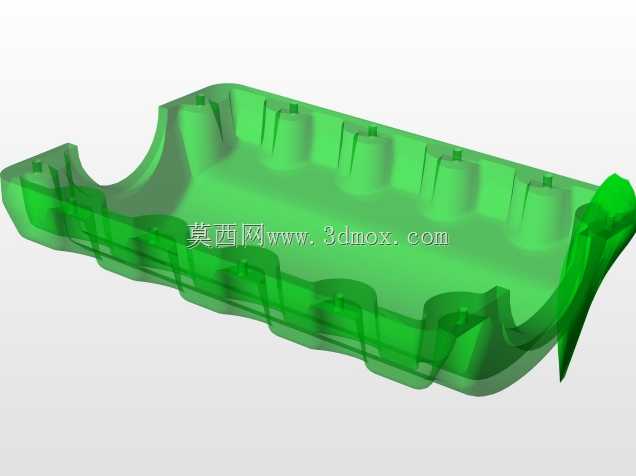

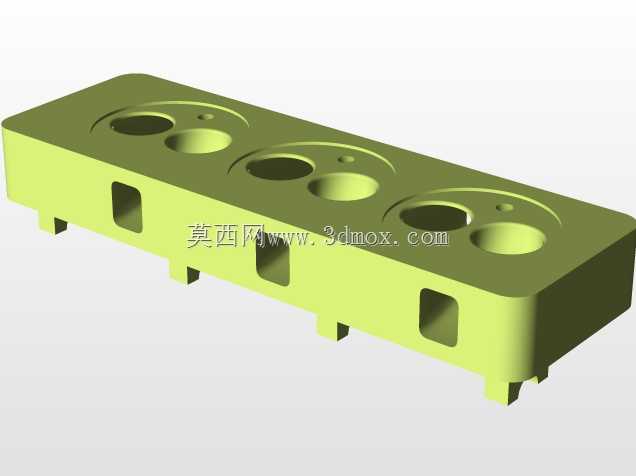

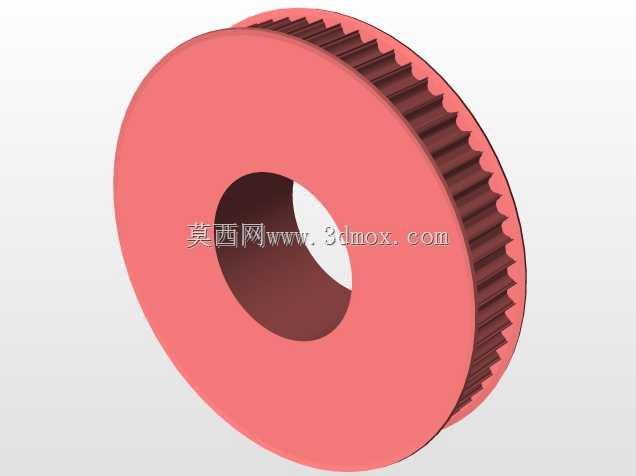

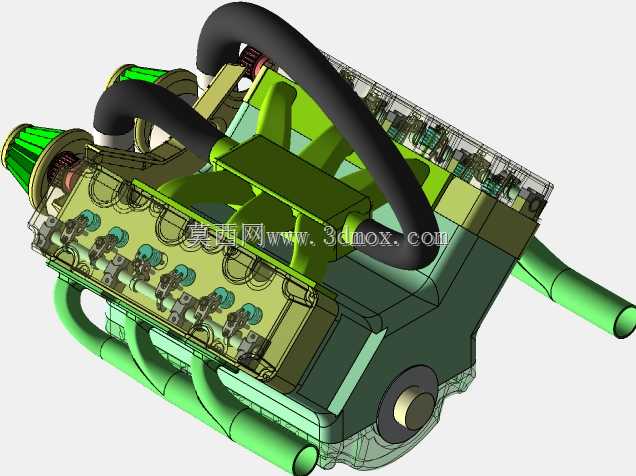

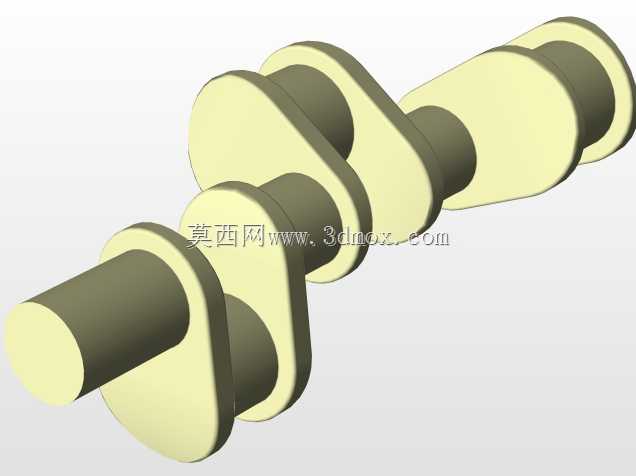

这款V型布局六缸动力装置，在乘用车、中小型工程机械、固定式动力机组场景中应用广泛，作为整套设备的动力输出核心，其通过燃油在气缸内的燃烧膨胀，将化学能转化为曲轴旋转的机械能，为配套设备提供持续稳定的动力输出。从结构设计来看，采用60度夹角的V型缸体布局，相比直列六缸结构大幅缩短了整机轴向长度，同时降低了整机重心高度，在前置后驱车型、小型工程设备的动力舱布局中，能留出更多空间给散热系统、传动组件与附属管线，适配更多紧凑安装场景。缸体采用上下分体式设计，下部集成了加强筋结构的油底壳安装位，既保证了曲轴运转时的缸体刚性，也预留了机油存储与回流的通道，两侧缸盖各自布置了独立的进排气接口，图中可见的绿色管路为进气歧管部分，采用等长流道设计，能保证各气缸的进气量均匀性，减少各缸做功的压差，提升运转平顺性。前端的带轮结构集成了正时传动与附件驱动接口，可直接连接水泵、发电机、空调压缩机等附属部件，无需额外设计转接支架，减少了整机外围的安装附件数量。两侧的锥形空滤安装位直接对接进气软管，缩短了进气路径长度，降低进气阻力的同时，也减少了外围管线的弯折角度，避免长期使用后出现管路老化开裂的问题。从安装边界来看，整机的安装支点布置在缸体两侧的加强筋位置，采用三点式悬置安装结构，能有效抵消曲轴运转时产生的一阶、二阶振动，减少振动向配套机架的传递。整机的上部预留了点火组件、喷油器的安装空间，检修时无需拆卸周边大尺寸附件即可完成常规维保操作。设计过程中针对曲轴的平衡配重做了优化，六个曲柄销按照120度间隔布置，配合平衡轴结构，能将整机运转时的振动控制在较低水平，即使在高转速工况下，也能保证动力输出的平稳性。进气管路采用大曲率半径的弯管设计，避免了急弯造成的进气紊流，提升充气效率的同时，也降低了进气噪声。缸体内部的冷却水道采用环绕式布置，能保证每个气缸周向的冷却温度均匀，避免出现局部过热导致的缸体变形、活塞拉缸等故障。排气侧的接口采用法兰式连接结构，可直接对接三元催化、排气歧管等后处理组件，安装公差容限较大，降低了总装时的对位难度。
