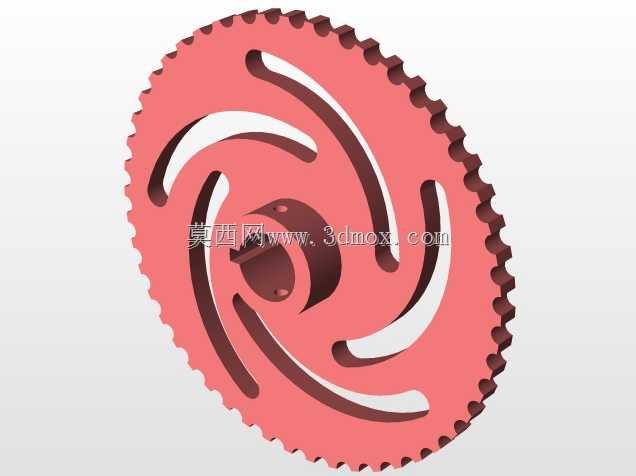

带螺旋镂空结构的自行车传动链轮

这款链轮主要应用于休闲自行车、复古通勤单车的传动系统中，作为脚踏动力传递的核心部件，承担着将曲柄输出的扭矩传递给链条，进而带动后轮转动的核心作用。区别于常规自行车链轮的实心辐条设计，这款零件采用了多组螺旋走向的镂空槽结构，在保证轮体整体结构强度的前提下，大幅降低了零件自身重量，同时螺旋形的镂空走向能够在轮体承受交变载荷时，将应力沿螺旋曲面均匀分散，避免常规直辐条链轮容易出现的应力集中导致的辐条根部断裂问题。从安装边界来看，轮体中心的轴孔采用了与标准方孔曲柄匹配的D型定位结构，轴孔周边预留了两个对称的安装定位孔，能够直接适配市面上主流的通勤车曲柄组件，不需要额外加工转接结构，轮体外缘的齿形按照标准自行车链条节距设计，齿廓做了圆弧过渡修形，能够减少链条与齿面的啮合冲击，降低骑行过程中的传动噪音，同时减少链条的磨损速率。设计过程中，首先确定了轮体的外径尺寸与适配的齿数，保证传动比符合休闲通勤车的骑行需求，不会出现踏频过高或过低的问题，之后对轮体的辐板部分进行拓扑优化，在不降低轮体抗扭、抗弯强度的前提下，去除非承载区域的材料，最终形成了这种连续螺旋走向的镂空结构，既满足了轻量化的需求，也让零件外观更具设计感。轮体的厚度控制在标准链轮的厚度范围内，安装后不会与车架后叉、链罩等周边部件产生干涉，齿部的淬火硬化区域覆盖整个齿面，能够承受长期骑行过程中的摩擦载荷，延长零件的使用寿命。在实际装配场景中，这款链轮可以直接替换同规格的常规实心链轮，不需要调整链条长度、中轴位置等参数，适配性较强，螺旋镂空的结构在骑行过程中还能带动周边空气流动，一定程度上带走链条啮合产生的热量，降低高速骑行时链条的温升，减少链条因高温出现的润滑脂失效问题。
