单自由度伺服驱动回转转盘机械结构

　　这套单自由度回转转盘结构，面向小型自动化工位的角度变位需求开发，核心承载部分为带内齿圈的环形回转支承座，搭配侧置步进/伺服减速电机完成动力输入，整套机构仅保留绕竖直轴线的旋转自由度，结构紧凑、传动链短，适合在空间受限的装配台、检测工位、机器人第七轴周边辅助变位场景中使用。

　　从实际工位适配角度看，这类转台常布置在3C产品装配线、小型工件视觉检测站、点胶焊锡工位以及教学实训机械臂工作站中：工件装夹在转盘上端面后，电机通过小齿轮与转盘外圈/内圈齿圈啮合，带动工作台按设定角度步进回转，可将工件的不同侧面依次递送到作业头下方，无需人工翻转工件，也能配合多工位分度动作，把上料、加工、下料几个工序沿圆周排布，缩减生产线占地长度。侧置电机的布局把驱动单元完全放在回转支承的径向侧方，转盘中心保留了完整的中空通孔，这个中空通道可以直接穿过气路、电线或者工件定位芯轴，给穿管、过线、中心装夹留出空间，避免管线随转盘反复扭转缠绕，这也是中空回转台在自动化夹具里被广泛采用的核心原因。

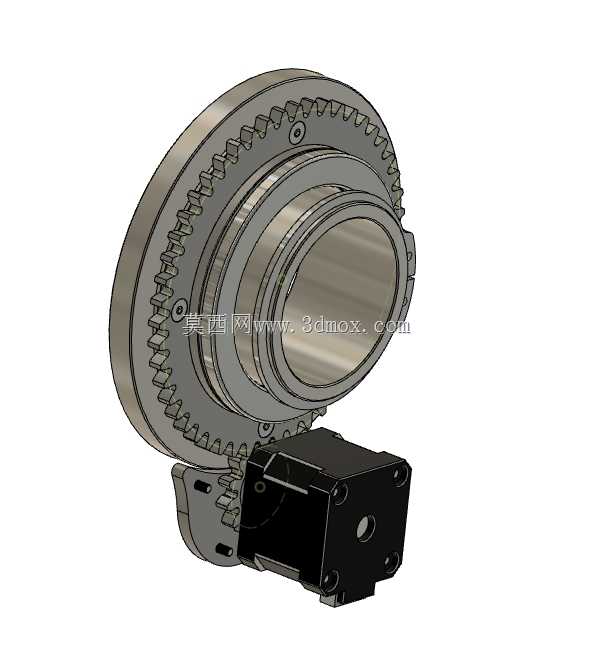

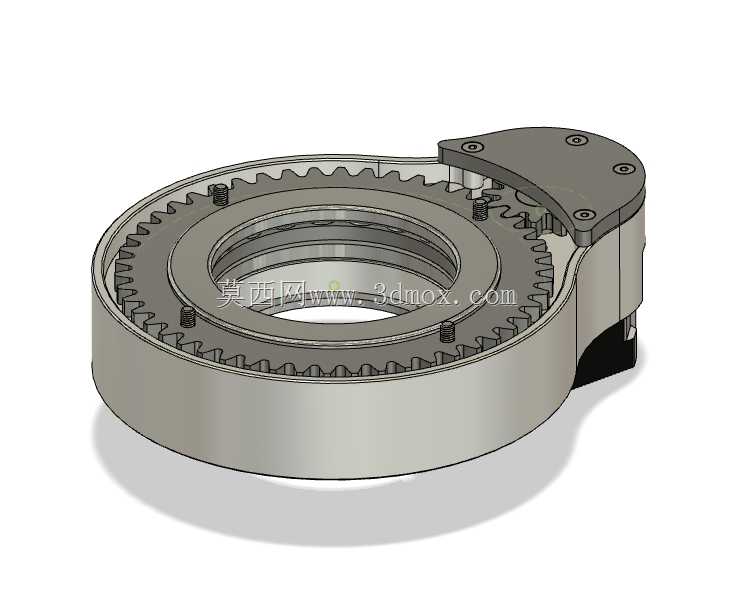

　　结构设计上，回转主体采用分层嵌套的环形座形式：最外层是带安装法兰的固定基座，法兰盘上预留了一圈沉头安装孔，可直接锁固在设备工作台面或者铝型材机架上；中间层为带齿圈的回转转盘，齿形沿环向整周加工，保证任意角度都能与驱动小齿轮保持啮合，啮合侧隙可以通过调整电机安装座的偏心位置或者微调垫片厚度来补偿，在分度精度要求较高的工位，还可以在齿圈侧加装消隙结构，降低回程间隙对定位角度的影响；内层嵌套的中空轴套既承担径向承载，也为上端装夹面板提供同轴定位基准，转盘上端面同样布置了螺纹孔与定位销孔，方便直接固定工装板、卡盘或者自定义夹具。

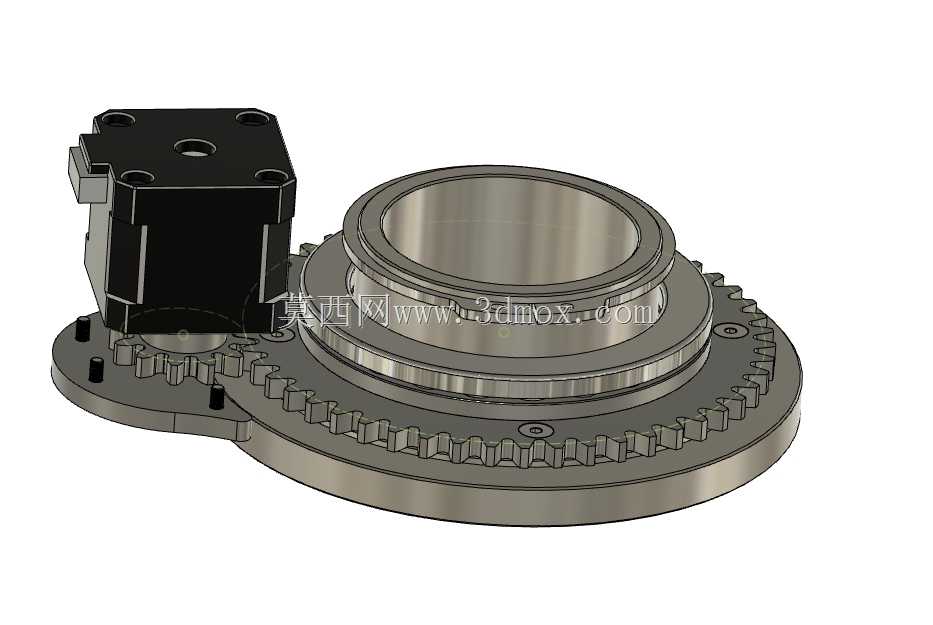

　　驱动端选用的是标准方形法兰减速电机，电机本体通过L型折弯安装支架固定在基座侧下方，输出轴上的小齿轮直接与大齿圈啮合，一级齿轮减速即可获得较大的传动比，输出扭矩足以带动盘面上数公斤到数十公斤的工装与工件完成平稳回转；电机尾部预留的编码器安装位可以接入闭环控制系统，实现任意角度的位置锁定，在需要固定分度的场景下，也可搭配槽型光电开关在基座侧设置原点感应片，每次上电先回零确定机械原点，保证工位角度的一致性。

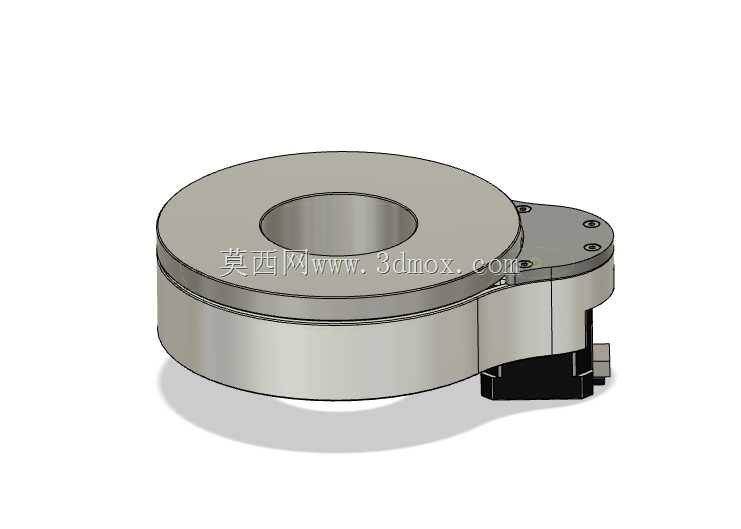

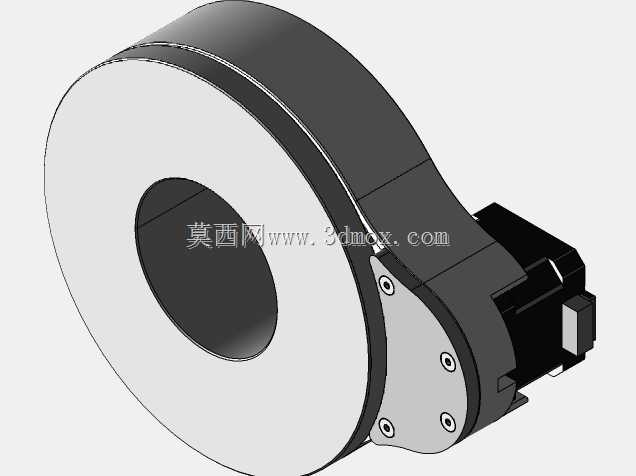

　　安装边界方面，整套机构的轴向高度集中在环形基座的厚度范围内，电机向下探出的高度低于转盘法兰面，安装时只需在工作台面开出对应尺寸的避让孔，让电机部分沉入台面下方，台面上仅露出圆形转盘，作业面整洁无突出干涉件；径向尺寸上，驱动电机向侧方延伸的长度需要在布局时预留出接线与维护空间，转盘回转半径内不要布置其他刚性部件，避免工装随转盘转动时发生磕碰。转盘的中空孔径可以适配不同规格的过线需求，当用于机器人协同作业时，该转台可作为机器人的外部变位轴，与机械臂的手臂动作联动，让工件始终处于最优作业姿态，大幅拓展单台机器人的可达作业范围。整套结构没有冗余的复杂传动件，零件加工工艺性好，齿圈、基座、支架均可采用常规铣削与线切割工序完成，后期维护时只需定期检查齿轮啮合润滑情况与紧固螺丝状态，就能长期保持稳定的分度回转性能。
