两自由度视觉追踪旋转机械臂结构

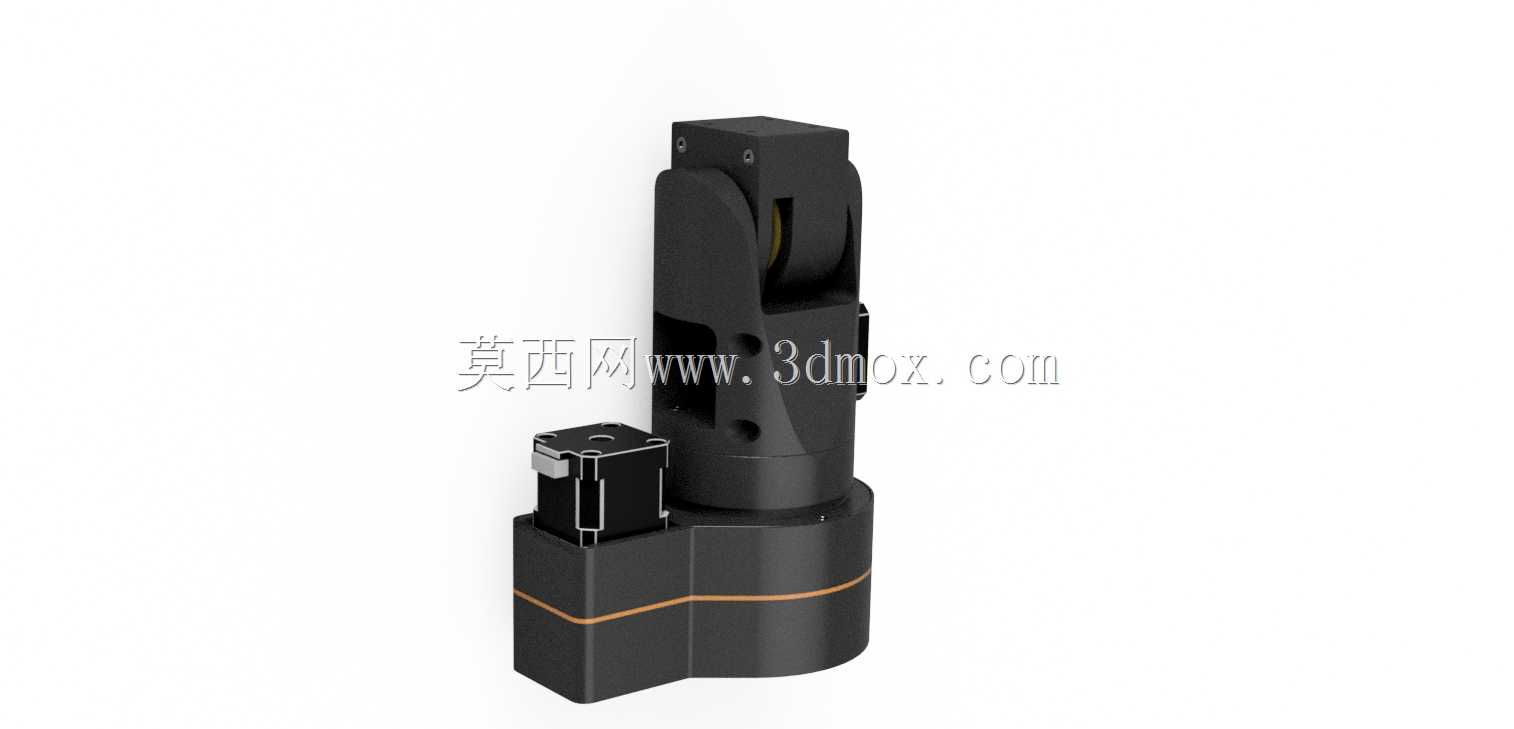

　　该结构面向小型桌面自动化、教学实验与视觉伺服场景，核心任务是在二维工作平面内完成目标跟随、指向调整和末端姿态补偿。整机采用两个旋转自由度串联布置，底部回转关节承担方位角变化，上部俯仰关节承担指向角变化，两个运动轴正交配合，可使末端执行器在扇形工作空间内连续追踪目标。与常见多轴悬臂机械臂不同，该方案不追求大负载和复杂空间轨迹，而强调结构紧凑、传动清晰、装配边界明确，适合嵌入视觉识别平台、轻量分拣工位、摄像头云台或机器人示教单元中使用。

　　从实际用途看，机械臂可搭载小型夹爪、检测探头、激光指示件或视觉模块。图像处理系统识别目标位置后，将偏差量转换为关节角度指令，底部关节先调整水平朝向，上部关节再修正俯仰角度，使末端轴线对准目标。由于两个自由度均为旋转运动，控制逻辑相对直接，运动学解算复杂度低，便于在嵌入式控制器、开源控制板或小型PLC系统中实现。对于教学场景，该结构能够直观展示关节坐标、传动比、带轮张紧、电机选型和轨迹跟踪之间的关系；对于设备开发场景，它可作为轻量回转执行单元，用于小范围内的定位、扫描和姿态调整。

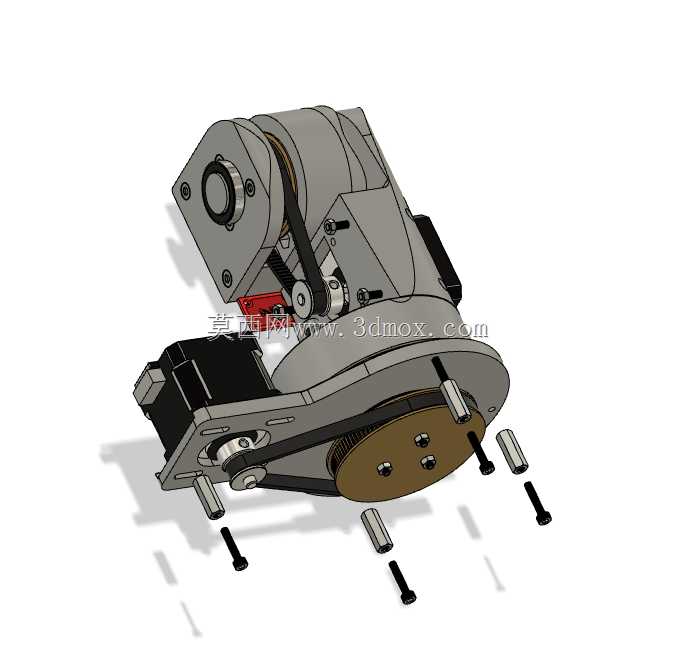

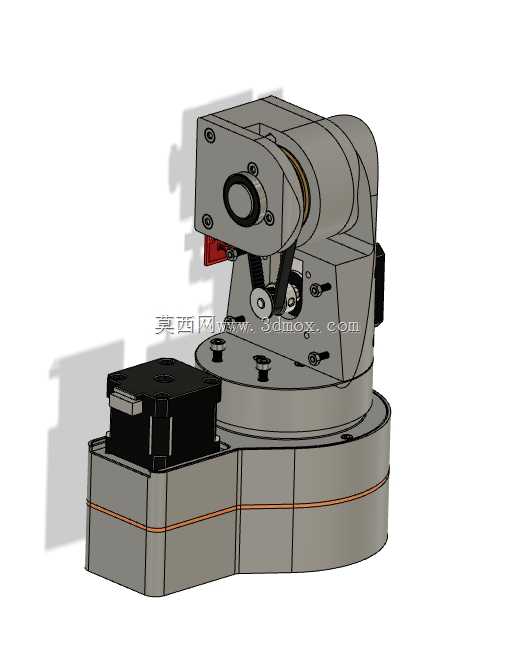

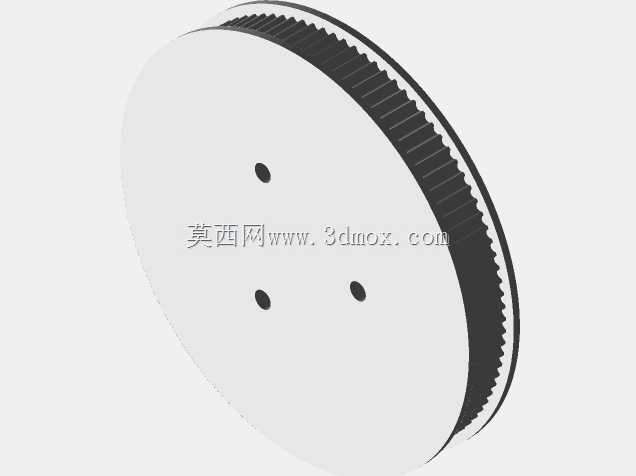

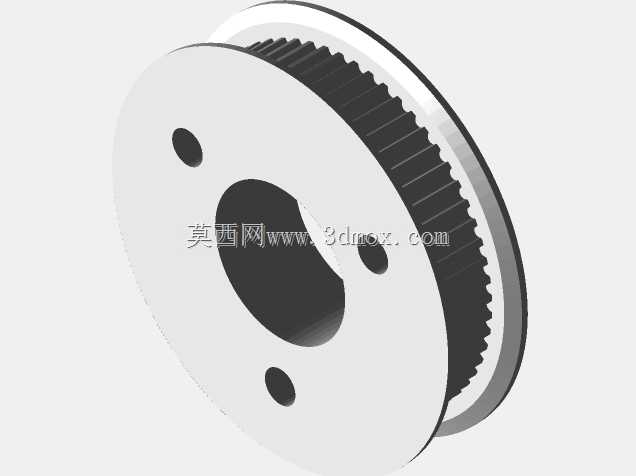

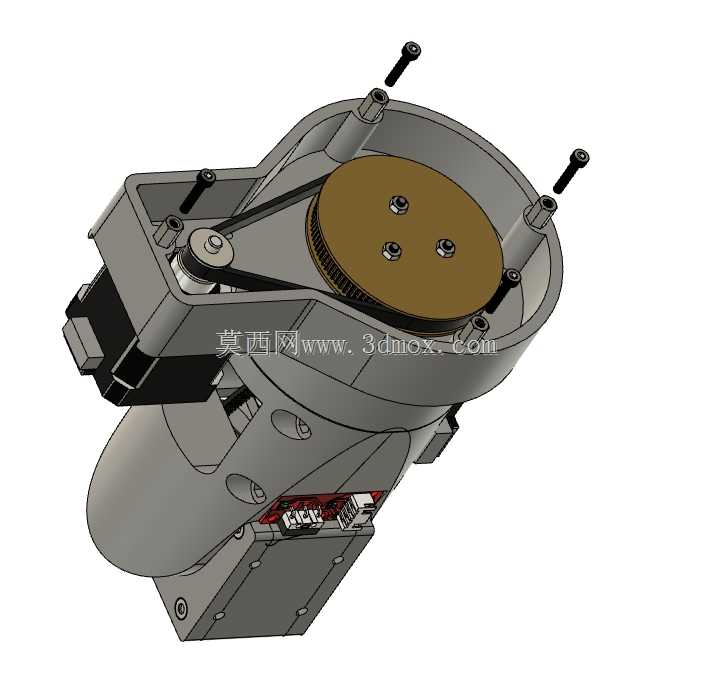

　　结构设计上，动力源采用方形步进或伺服类电机，电机通过支架固定在侧板外侧，输出端经小带轮、同步带和大带轮将运动传递到关节轴。同步带传动具有噪声低、缓冲性好、布置灵活的特点，同时可通过中心距调整实现张紧。底部大直径带轮不仅承担减速增扭作用，也使回转盘获得较稳定的支撑半径，有利于降低偏载带来的倾覆影响。上部关节同样采用带传动方式，电机与关节轴分离布置，避免将电机重量直接堆在转动末端，从而减小悬臂惯量。关节附近设置限位与安装基准面，装配时可先固定侧板，再依次装入带轮、轴承、隔套和紧固件，维修时无需大面积拆解主体框架。

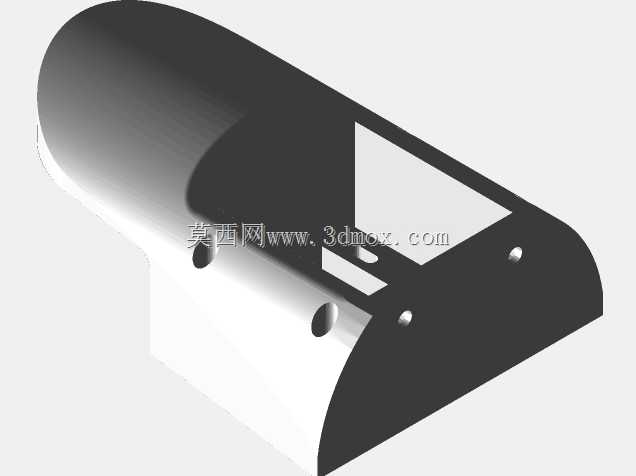

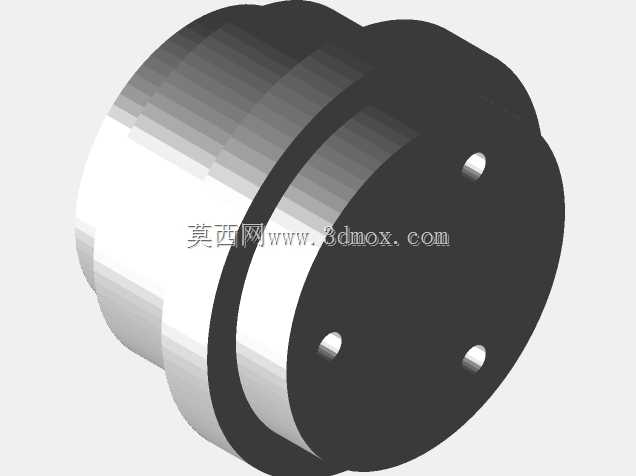

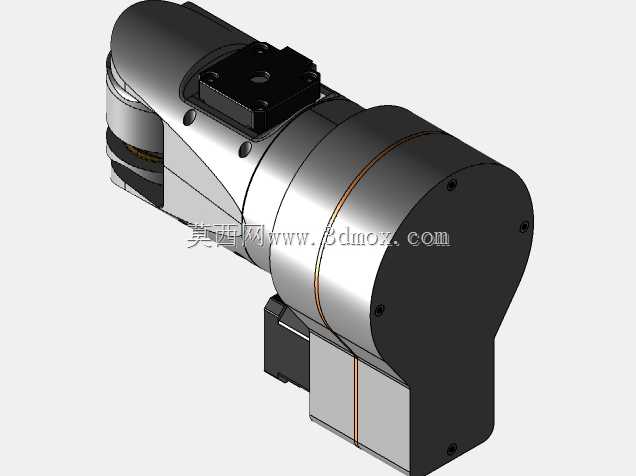

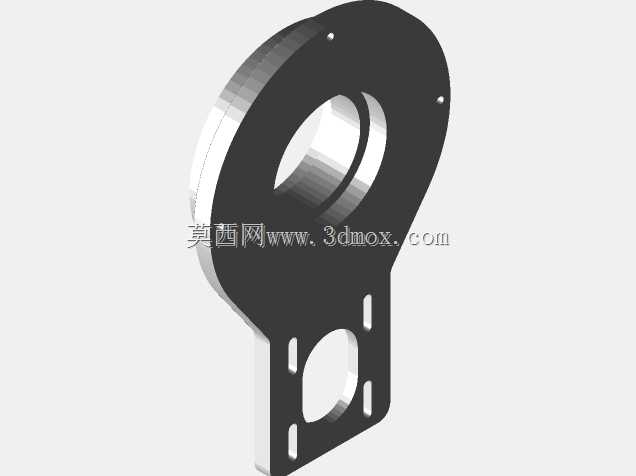

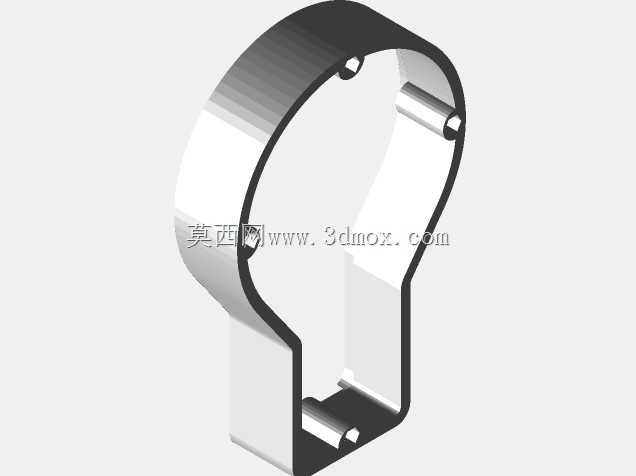

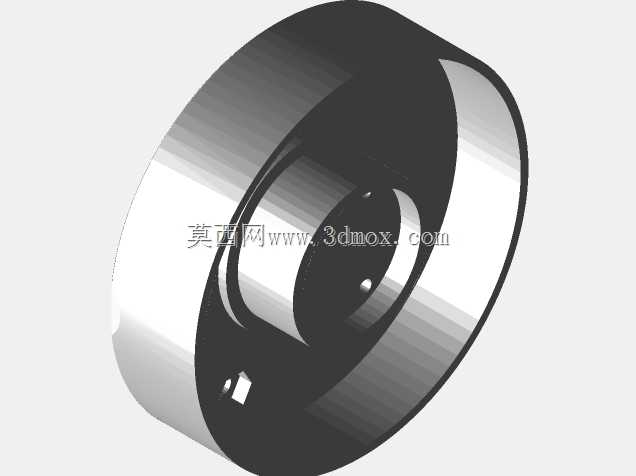

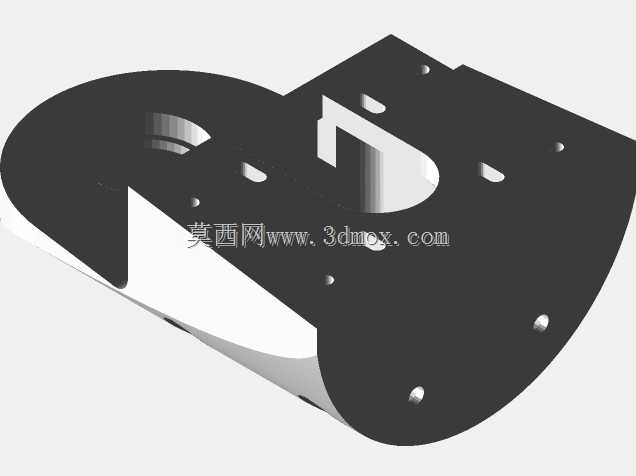

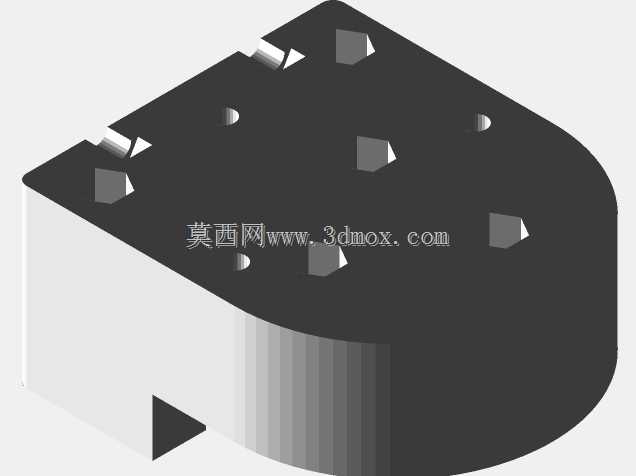

　　外形方面，主体由两块近似弯折的侧板、中部连接筋、回转盘和电机安装座组成，整体轮廓低矮，重心靠近底部旋转轴线。上部执行组件围绕侧板形成封闭受力框架，带轮和皮带位于侧板内侧，外部轮廓没有明显突出的高速运动件。底部回转盘预留多个螺纹孔和定位孔，可连接末端工具或上层工作平台；盘体周围的螺栓孔用于固定带轮、压盖和支撑件，方便根据负载情况更换不同厚度的转盘。外露的轴端和紧固件采用标准化规格，便于在样机阶段快速替换，也有利于后期加工与维护。

　　安装边界需要重点关注三个区域。第一是底部回转直径，转盘、皮带和紧固件在旋转时会形成圆形扫掠空间，机架底板或安装平台上应预留足够半径，避免与线缆、支架或外围护罩干涉。第二是上部俯仰范围，关节转动时电机、皮带护边和末端工具会沿弧线运动，若末端加装夹爪或相机，应按实际工具外形重新校核极限角度。第三是电机与接线空间，后侧电机在底座回转时会同步改变位置，线缆应采用弯曲半径充足的拖链或预留回转余量，不能沿张紧皮带附近走线。侧板与固定基础之间建议设置定位销孔，先以销孔保证同轴度，再用螺栓锁紧，可减少带轮偏摆和皮带跑偏。

　　受力思路上，该结构更适合轻载、短时启停和中低速跟踪任务。底部关节承受整机上部重量及末端偏载，设计时应保证转盘支撑面、轴承位和连接螺栓具有足够刚度；上部关节主要承受末端工具的弯矩，侧板间距和轴承跨距会直接影响晃动量。若用于视觉追踪，末端负载宜轻，控制上可采用较低加速度以减小皮带弹性变形；若用于轻量抓取，则应校核夹爪闭合反力和工件偏心距离，必要时加大带轮减速比或加宽同步带。整体建模时需保留皮带张紧调节量、关节限位角、工具安装孔位和线缆通道，这些细节决定了模型从数字样机走向实际装配时的可行性。
