户外通讯电子卡防水密封防护壳体

　　这套防护壳体的结构拆解逻辑，是围绕户外裸露布设的电子身份卡、射频识别卡、小型通讯传感模块的长期可靠运行展开的，在市政管网巡检点位、户外基站附属监测终端、露天仓储资产标识节点、农林墒情采集站点这类运维场景里，电子卡往往要直面雨水喷淋、潮气凝结、扬尘堆积甚至短时积水浸泡的恶劣工况，普通开放式卡托完全无法满足防护要求，这套自密封结构就是针对这类痛点完成的结构落地。

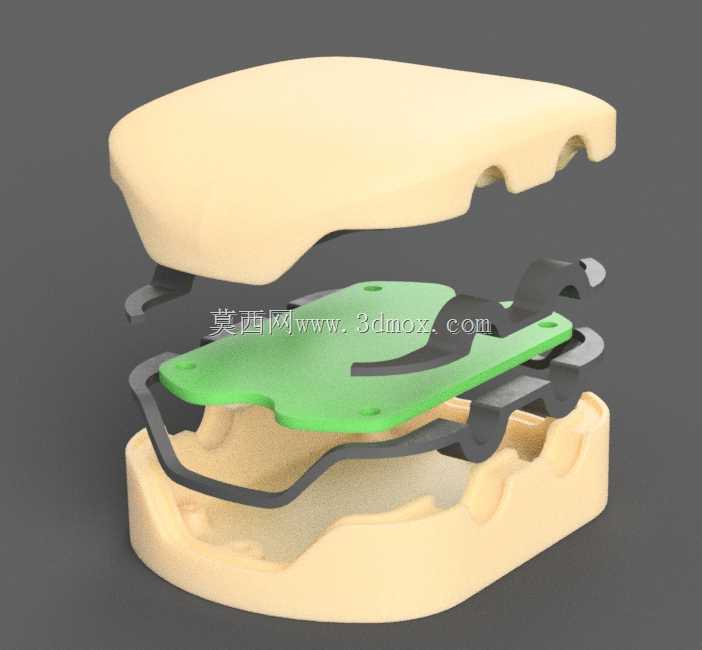

　　从装配层级来看，整套壳体分为上盖、下壳、内置弹性承托板、侧向卡扣锁合件四个核心组成部分，上下壳体采用耐候改性聚丙烯材质注塑成型，外观做了圆角过渡处理，没有尖锐的应力集中棱角，既避免户外安装时划伤运维人员，也能减少长期紫外线照射下的边角脆化开裂风险。上下壳的合模面没有采用简单的平面贴合结构，而是设计了一圈嵌套式的止口迷宫结构：下壳的合边凸起一圈窄边密封筋，上盖对应位置开设匹配的凹槽，扣合时密封筋完全嵌入凹槽内，形成第一道弯折挡水路径，即便外部有高压水流直冲合缝，水流也需要经过多次90度转向才能触及内腔，压力在路径中自然衰减，配合合缝处预装的弹性密封圈，能够稳定实现IP67级别的防护能力，短时1米水深浸泡也不会出现内腔进水的问题。

　　中间的绿色承托板是功能集成的核心部件，它采用带一定弹性的绝缘工程塑料冲压裁切成型，板面上预留的多个定位孔一方面用来固定电子卡的焊接引脚，另一方面和上下壳内侧的定位柱形成过盈配合，装配时不需要额外打胶或者螺丝固定，直接把电子卡平放在承托板的定位槽内，板体四周的弹性卡爪会自动压紧卡体边缘，避免设备在运输、受振动时卡体出现移位、引脚脱焊的问题。承托板和上下壳内壁之间预留了均匀的间隙，这个间隙不是冗余设计：一方面当外部环境温度快速变化时，内腔的空气可以在间隙内流通，避免内壁凝露直接滴落在电子卡表面；另一方面即便极少量水汽透过密封件渗入壳体，间隙形成的冷凝导流槽也会把水珠引导到下壳边缘的集液凹位，不会直接接触电路板触点。

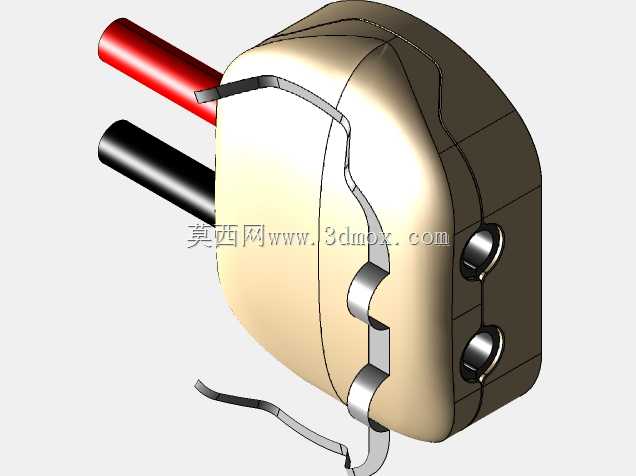

　　侧向的黑色弹性卡扣件是整套结构实现免工具快速开合的关键，卡扣采用弹性尼龙材质一体成型，两端的钩状结构分别卡入上盖和下壳侧面的预留卡槽内，装配时把上下壳对齐压合，再把两侧卡扣向下扳动到位，卡扣的弹性预紧力会持续把上下壳沿合模方向压紧，让密封筋始终保持压实密封圈的状态，不需要额外施加螺栓锁紧扭矩，运维人员现场更换电子卡、更换内置电池的时候，只需要用平口螺丝刀轻轻撬开卡扣的解锁位，就可以直接翻开上盖，单人操作全程不超过半分钟，非常适合野外高空、管井这类操作空间受限的场景。

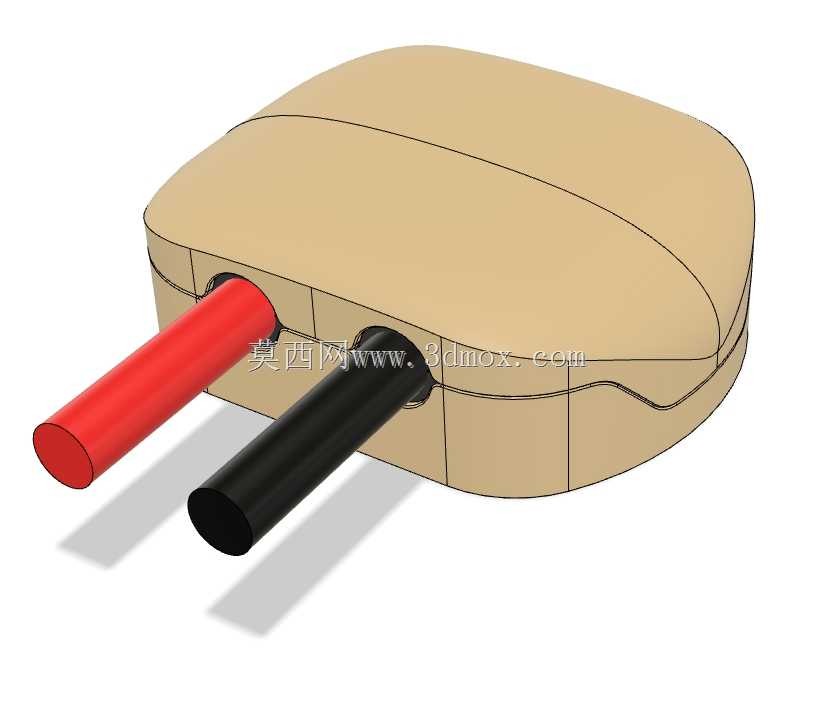

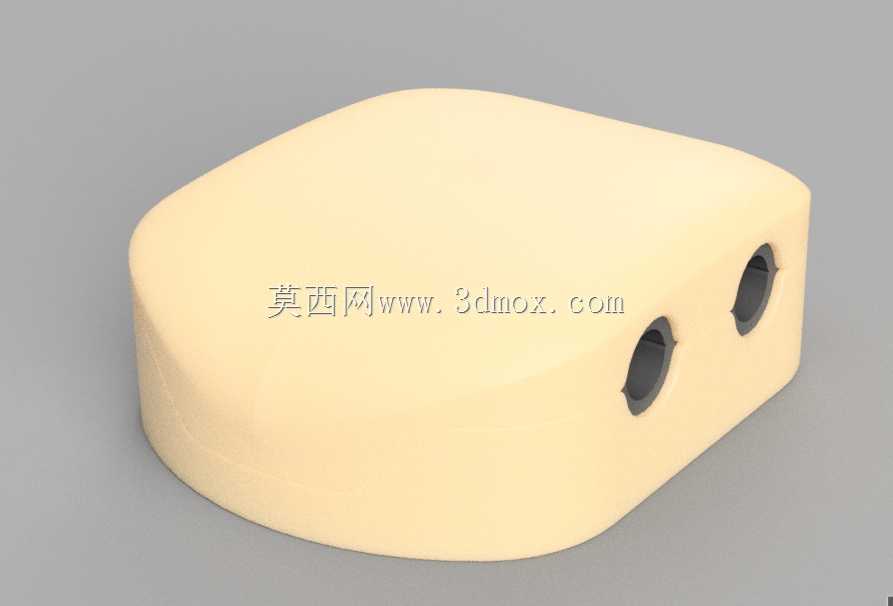

　　从安装边界尺寸来看，整套壳体的长宽轮廓控制在常规银行卡的1.2倍以内，厚度不到30毫米，壳体背面预留了两个沉头安装孔，可以直接用自攻螺丝固定在设备机架、墙面、监测杆的预留安装位上，沉头孔做了下沉设计，螺丝锁紧后头部完全没入壳体内，不会突出背面影响壳体贴合安装面，孔位周边也做了密封凸台，避免螺丝缝隙成为进水通道。壳体侧面还预留了可选的线缆穿出缺口，如果需要外接天线或者供电引线，可以在缺口处匹配对应的格兰头，不用额外在壳体上二次开孔破坏密封结构。

　　结构设计阶段也充分考虑了注塑生产的工艺性：所有侧壁的拔模斜度统一取1.5度，内部加强筋的厚度控制在壁厚的0.6倍，避免注塑成型时出现缩痕、翘曲问题；上下壳的所有转角都做了R2以上的圆角，模具加工时不需要做细小的清角工序，量产时模具寿命更长，成型后的壳体次品率更低。和常见的灌胶防水方案相比，这种可反复开合的密封壳体不需要一次性灌封，内部电子部件可以重复回收、更换，后期运维成本大幅降低，同时壳体本身的绝缘属性也可以避免户外雷电感应、线路漏电时对外部接触人员造成伤害，整体结构在满足防护等级的前提下，把零件数量、装配工序、运维难度都控制在了非常合理的区间。
