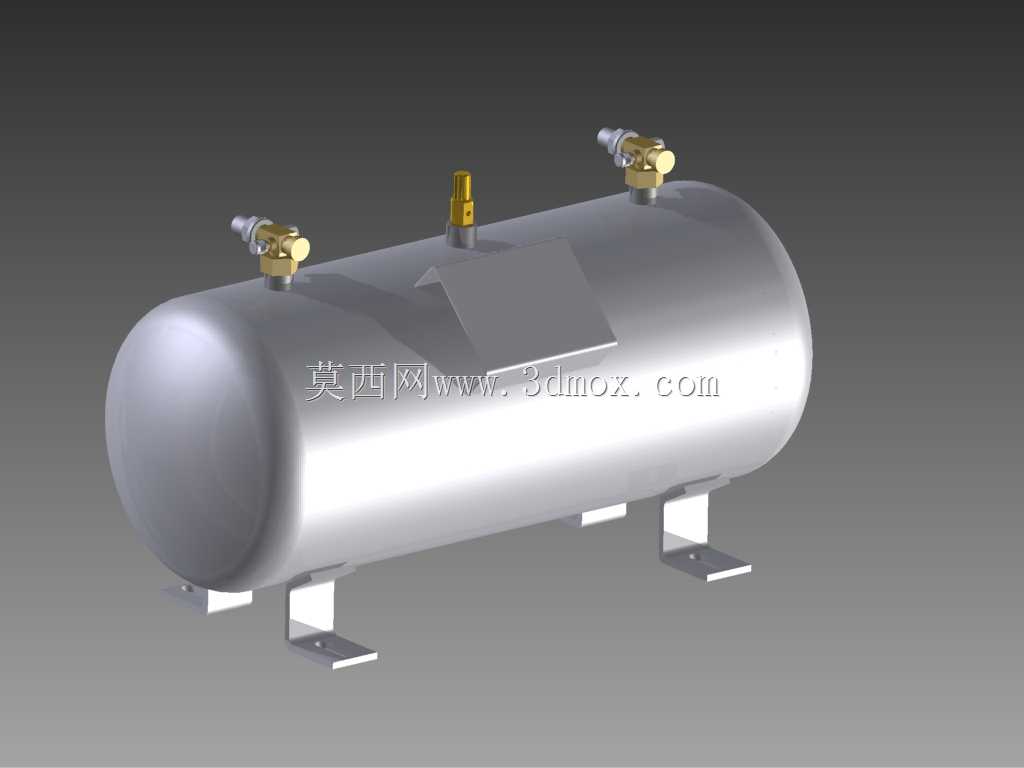

卧式制冷储液罐带Rotalock阀结构

这款卧式罐体结构主要应用于商用制冷系统、工业冷水机组以及中小型冷链设备的冷媒存储回路中，作为制冷循环的缓冲储液部件，其核心作用是存储制冷系统中多余的液态制冷剂，避免液态冷媒冲入压缩机造成液击故障，同时平衡系统在不同工况、不同负荷下的冷媒量波动，保证节流装置前端始终有稳定的液态冷媒供给，提升整个制冷循环的运行效率与稳定性。罐体采用35升容积设计，属于中小型制冷系统适配规格，可匹配3-15匹左右的压缩冷凝机组，常见于商超冷柜、工业冷水机、冷库制冷机组等场景的管路布局中。从结构设计来看，罐体采用标准椭圆封头与圆柱形筒体焊接成型，筒体底部设置两个L型安装支脚，支脚底部开有长条形安装孔，可适配不同安装基面的孔位偏差，安装时支脚与设备安装架之间可加装橡胶减震垫，降低机组运行时的管路振动传递，避免焊缝长期受振动载荷出现疲劳开裂。罐体顶部的接口全部采用Rotalock阀结构，也就是制冷行业常用的罗托克锁母式截止阀，这类阀门的优势在于安装拆卸无需焊接管路，仅通过锁母配合密封垫即可完成可靠连接，现场安装维护时可快速更换阀门或外接管路，同时阀门自带截止功能，在设备检修时可关闭罐体两端阀门，将冷媒封闭在罐体内，无需将整个系统的冷媒全部抽空回收，大幅降低现场维护的工作量与冷媒损耗。设计时罐体的壁厚按照制冷压力容器的常规承压要求选取，可满足常规R22、R404A、R134a等常用冷媒的系统工作压力要求，筒体顶部预留的方形铭牌安装位，可用于粘贴设备参数、冷媒型号、充装量等标识信息，方便后期运维人员快速识别设备参数。建模过程中对阀门的接头细节、支脚的折弯圆角、焊缝的工艺余量都做了还原，可直接用于制冷机组的整体装配干涉检查，也可作为同类型储液罐设计的参考原型，在进行机组布局设计时，可直接调用该模型核对安装空间，确认罐体与周边压缩机、冷凝器、管路阀件的安全间隙，避免后期生产装配时出现部件干涉问题。
