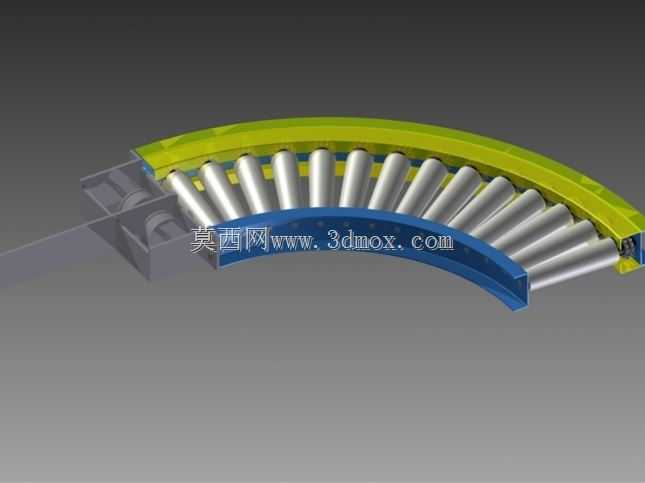

九十度弧形阿西奥纳多斯弯段辊道结构

该弧形辊道结构主要应用于生产车间内物料转向输送环节，可在有限的车间布局空间内完成90度方向的物料流转，常见于轻工、包装、零部件加工产线的工序衔接位置，替代传统直角转向机构的硬碰撞换向缺陷，减少物料在转向过程中的卡滞、磕碰问题。从结构设计逻辑来看，整体采用内外弧形护板作为辊组的安装支撑基体，外侧护板曲率半径大于内侧护板，每根锥形辊子沿弧形法线方向排布，确保辊子母线与输送路径切线方向垂直，物料在沿弧段行进时，不同半径位置的线速度可通过辊子锥度匹配，避免物料在转向过程中出现相对滑移、偏摆错位的问题。辊子两端采用标准瓦座结构与内外护板连接，瓦座内嵌的转动副可保证辊子运转的同轴度，同时降低日常维护时的辊子拆装难度，无需整体拆解护板即可完成单根辊子的更换作业。安装边界方面，该弧形段两端预留有与直段辊道对接的安装法兰面，法兰孔位采用行业通用的孔距规格，可直接适配多数标准宽度的直段输送辊道，无需额外加工转接板；整体弧段的安装基面需保证水平度公差在每米1mm以内，避免因基面倾斜导致物料在弧段输送时出现向单侧偏移、挤靠护板的问题。功能特性上，该结构无额外动力驱动时可作为无动力转向弧段使用，依靠前后直段的输送推力带动物料沿弧面滑行，若在辊子端部加装链轮同步带结构，也可快速改造为动力型转向弧段，适配不同重量等级的物料输送需求；护板边缘做了圆角倒钝处理，避免操作人员在设备旁作业时被锐边划伤，辊子表面采用光滑金属材质，摩擦系数适中，既保证物料输送时不打滑，也不会因摩擦力过大刮伤物料表面。设计过程中重点校核了弧段曲率与辊子锥度的匹配关系，通过模拟不同尺寸物料在弧段的行进轨迹，调整每根辊子的安装角度，确保物料从直段进入弧段、再从弧段进入下一段直道的全过程中，运动轨迹始终保持在辊道有效宽度范围内，不会出现掉料、卡料的情况；瓦座的安装位置预留了0.5mm的调整间隙，可在现场安装时根据实际对接情况微调辊子的平行度，补偿加工过程中产生的形位公差。
