90度转弯滚筒输送辊道结构设计

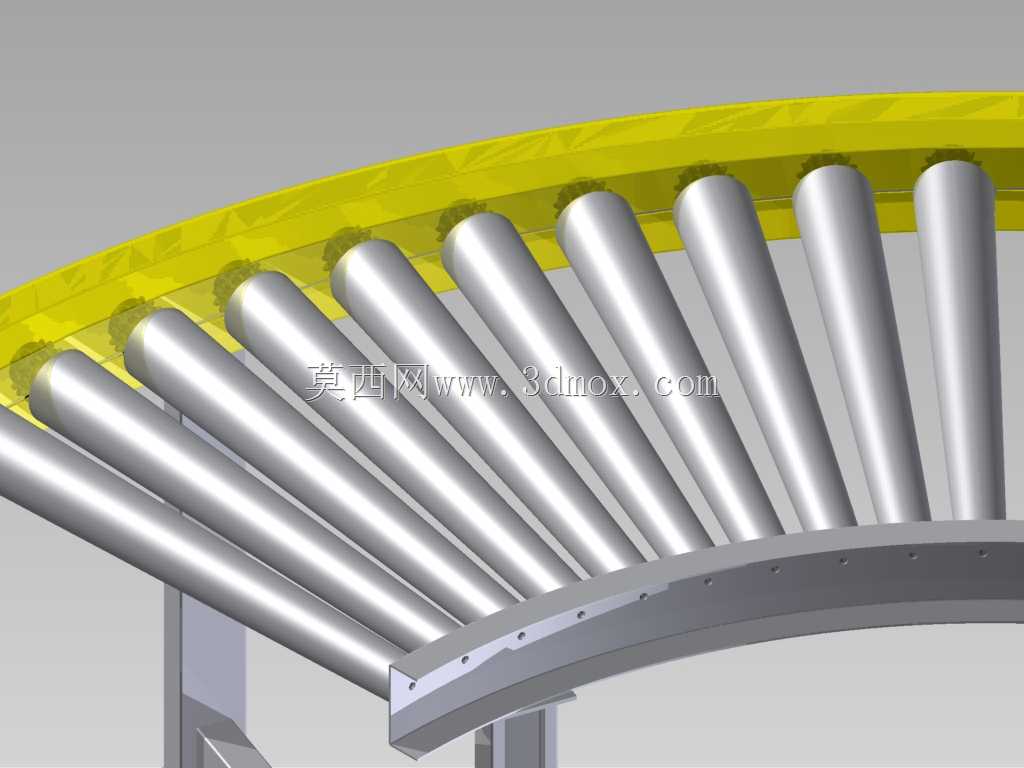

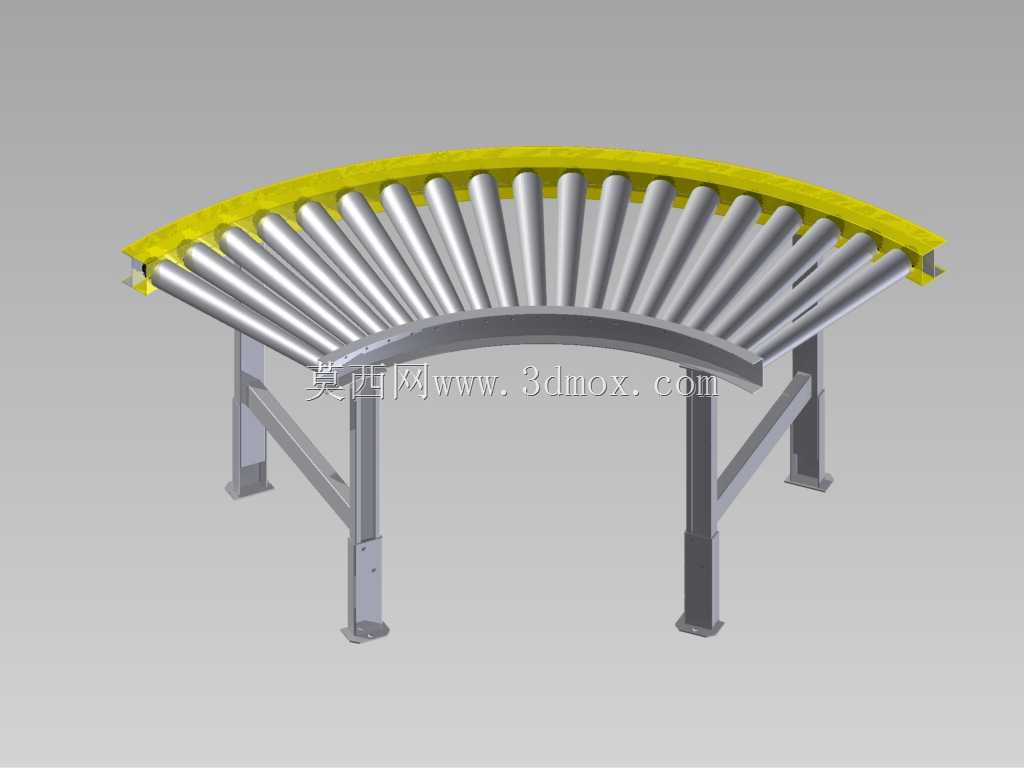

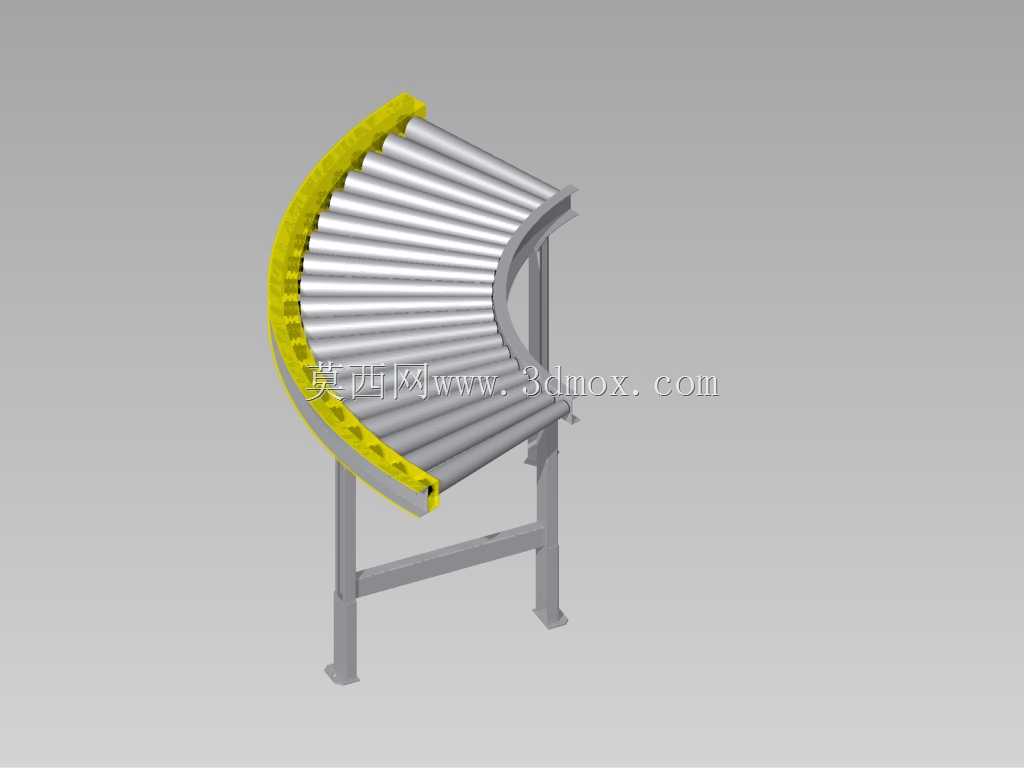

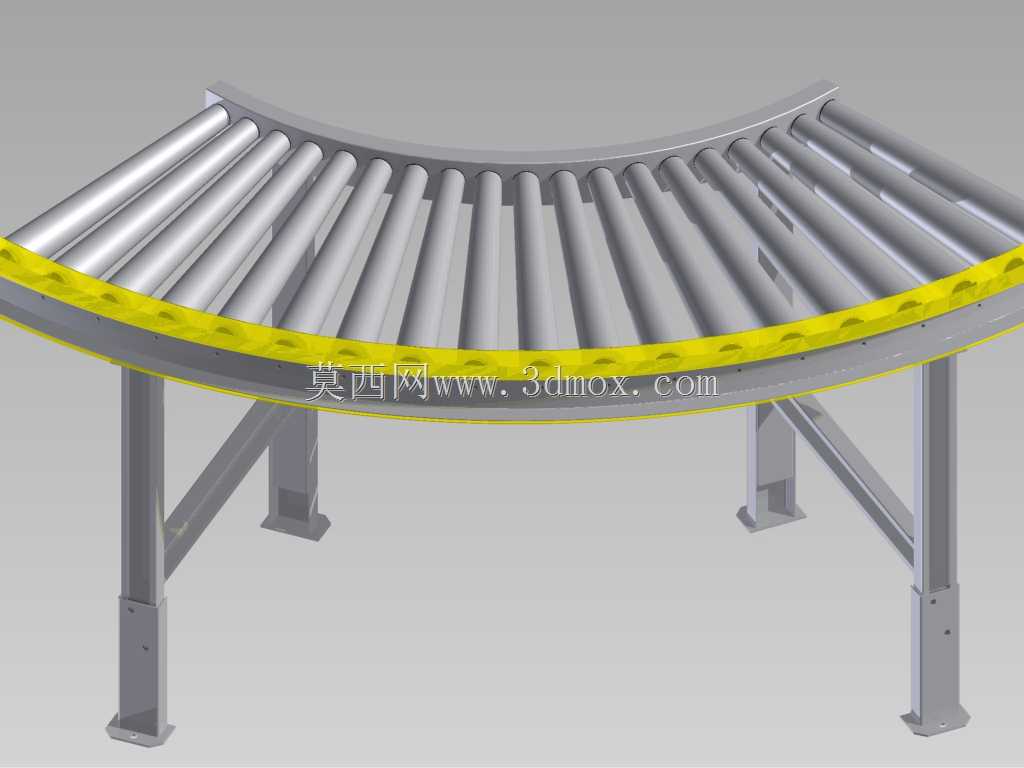

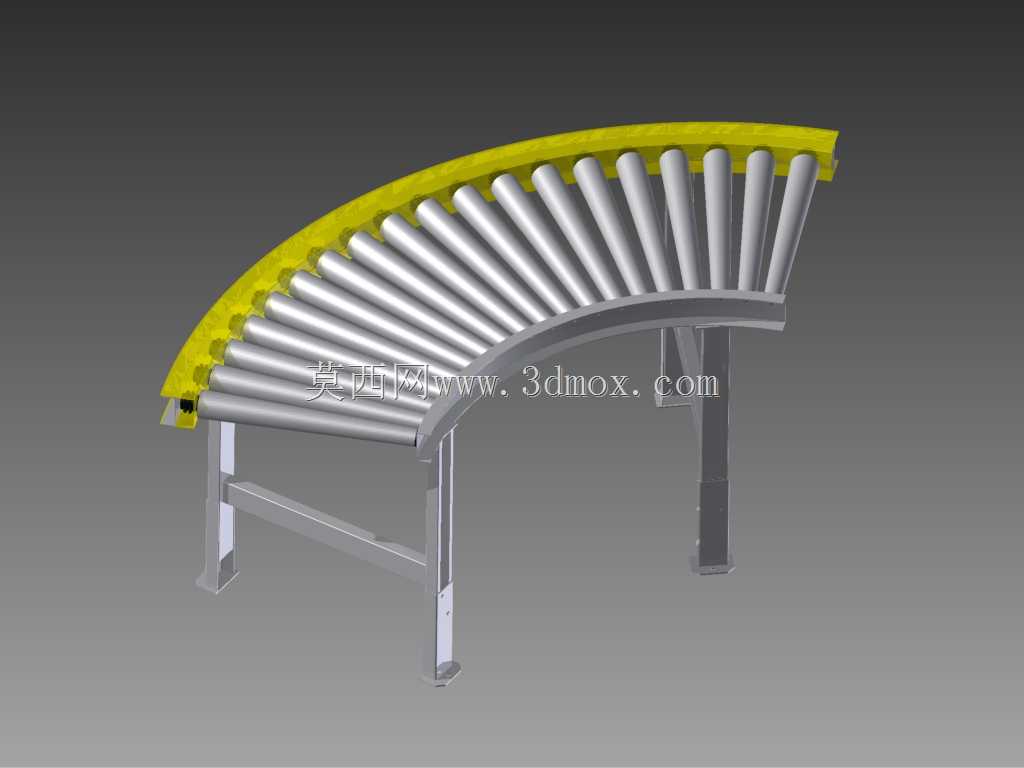

在生产车间物料转运、电商仓储分拣、包装线工序衔接等场景中，直角转向的物料输送需求十分常见，90度转弯辊道正是为解决平面布局中输送线路转向问题设计的专用输送单元，可直接对接直线滚筒线、皮带线等上下游输送设备，无需额外增加顶升移栽、人工转序环节，能大幅缩减线体布局占用空间，提升连续输送效率。该款转弯输送辊采用锥形辊筒排布设计，区别于直线段等径圆柱辊筒，每根辊筒根据转弯半径匹配对应锥度，保证输送面在转弯过程中内外侧线速度匹配，避免纸箱、周转箱、规整工装板等输送载具在转弯时出现卡滞、偏移、甩料问题，载具可沿弯道导向边顺滑完成90度转向输送。设备内侧设置黄色弧形导向护边，采用耐磨高分子材质加工，既可以对输送载具进行侧向限位，避免载具因输送惯性冲出辊道，也能减少载具与护边接触时的摩擦阻力，降低输送过程中的噪音与护边磨损速度。支撑框架采用标准型钢焊接加工，支腿配置可调脚杯，可根据现场地面平整度调节整体安装高度，适配不同高度的上下游输送线对接需求，支腿间设置横向拉筋强化整体结构刚性，避免重载输送时框架出现晃动变形。设计过程中首先根据常用载具的最大外形尺寸确定转弯内半径与输送面宽度，保证载具转弯时内侧不与护边剐蹭、外侧不超出辊道有效承载范围；辊筒间距根据输送载具的最小底面尺寸设定，保证任意时刻载具下方至少有三根辊筒同时承载，避免载具出现倾斜、卡入辊缝的问题；辊筒两端采用标准轴承座与侧梁连接，转动阻力小，后期维护更换辊筒时无需整体拆解框架，仅需拆卸对应位置的轴承固定件即可完成更换。安装时需保证设备整体水平度偏差控制在合理范围内，转弯段进出口与直线段对接处的辊面高度差不超过1mm，避免载具经过对接位置时出现颠簸；侧梁上预留的安装孔位可直接与上下游线体的侧梁通过螺栓连接，也可根据现场布局需求独立安装固定，适配不同的车间布局改造需求。该类转弯辊道可根据实际输送需求搭配动力驱动单元，也可作为无动力段依靠载具重力或前后段推力完成输送，适配不同节拍、不同载重的输送场景。
