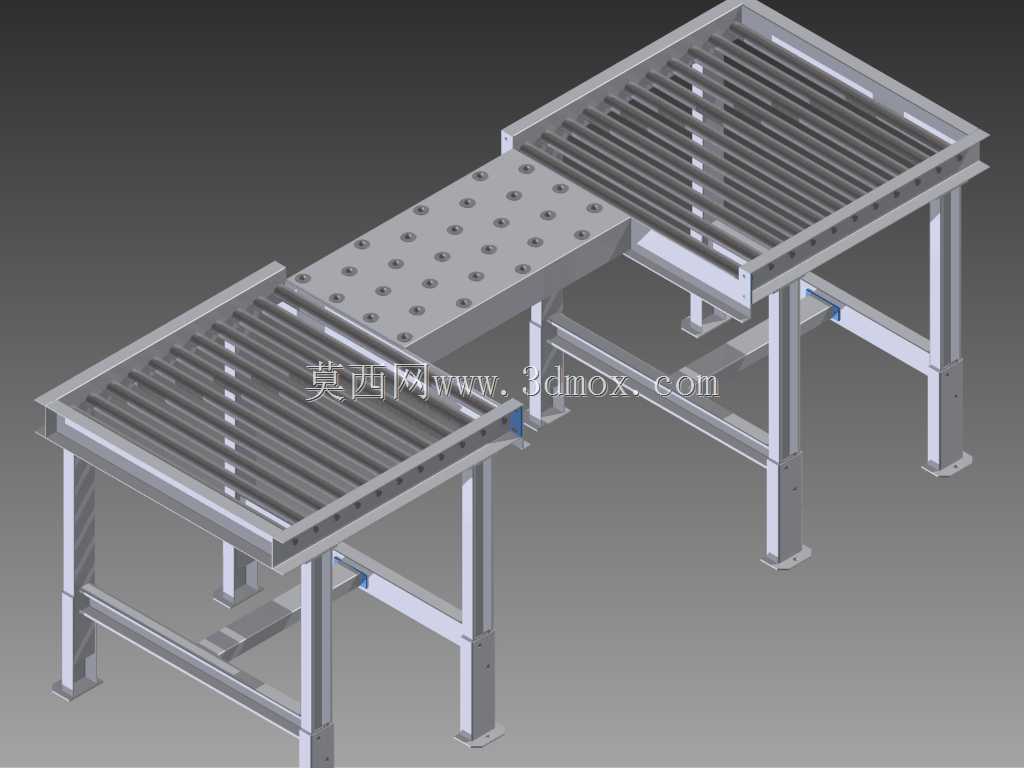

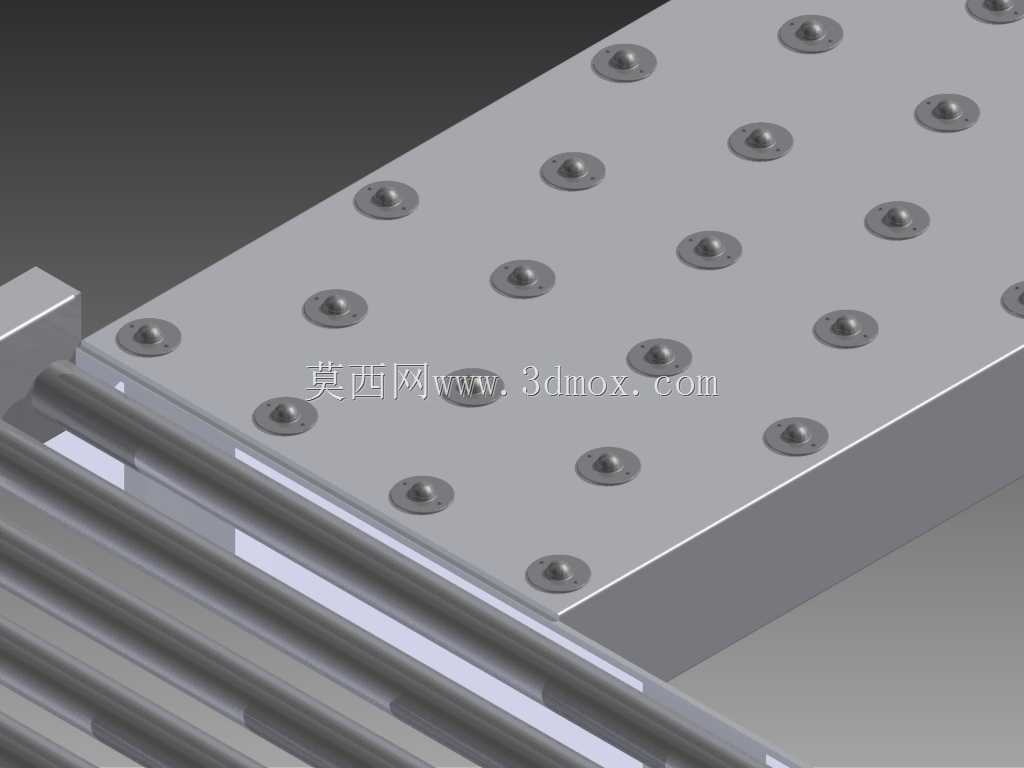

这套输送结构常见于生产车间的工序衔接段,用来解决两段平行辊道之间的直角转向或者短距平移输送需求,很多电子装配、小件机加工、包装分拣线的工位接驳处都会用到这类结构,相比整段转弯辊道,中间的钢球过渡台成本更低,安装调试也更灵活,能适配不同宽度的来料。从结构设计来看,两侧的辊筒输送段采用标准铝型材搭建机架,支脚配置可调脚杯,可根据现场地面平整度调整整体水平度,支脚间加装横向铝型材拉筋,避免设备运行时出现机架晃动,辊筒采用镀锌钢材质,辊间距根据常规输送物料的最小尺寸设定,保证小件输送时不会出现卡滞、掉落的情况,辊筒两端通过轴承座固定在型材横梁上,转动阻力小,长时间运行磨损量低。中间的过渡段采用密布式万向钢球台,钢球内嵌在台面板的安装孔内,可实现任意方向的滑动承托,当物料从一侧辊道输送到过渡段时,作业人员可轻松推动物料调整方向,顺滑转移到另一侧垂直布置的辊道上,不需要额外加装顶升移栽或者转向机构,结构简单且维护成本极低,钢球本身带防尘密封结构,能适配车间内有少量粉尘的工况,减少卡涩故障。设计时需要注意两段辊道的上表面高度必须和钢球台的承托面完全齐平,高度差控制在0.5mm以内,避免物料经过时出现磕碰卡料,辊道侧边可根据需求加装导向条,防止物料输送过程中偏移掉落,整体设备的安装边界需要预留两侧至少100mm的操作空间,支脚的可调范围为±30mm,可适配现场地面的微小高度差,机架的型材选型根据输送物料的单重确定,常规工况下采用4040欧标铝型材即可满足承重需求,若输送较重的机加工件,可更换为4080型材提升整体刚性。这类结构不需要额外配置动力,依靠前后段辊道的动力或者人工推送即可完成物料转移,非常适合短距离、小流量的工位接驳场景,相比带动力的转向输送设备,整体造价低、故障点少,后期维护只需要定期清理钢球缝隙内的杂物、给辊筒轴承加注润滑脂即可,能大幅降低生产线的运维成本。
