管式螺旋给料输送设备结构设计

　　在散状物料连续输送的工况场景里，这类管式螺旋输送设备常被布置在料仓出料口与下游受料设备之间，用来完成粉体、小颗粒状物料的密闭式水平或小倾角输送，避免物料在转运过程中出现扬尘撒漏问题，常见于粮食加工、建材配料、化工粉体投料、污水处理污泥输送等生产环节，适配流动性较好、磨琢性偏低的散料工况。从结构设计逻辑来看，该设备采用封闭圆形管体作为物料承载壳体，相比U型槽式螺旋结构，密闭性能更优，输送过程中物料不易外溢，也能一定程度上减少外界杂质混入输送物料的概率。管体内部的连续螺旋叶片与中心传动轴采用焊接固定，轴端配置带密封结构的端座与支撑轴承，一端预留动力输入接口，可配套减速电机直接驱动，也可通过链传动结构连接动力源，

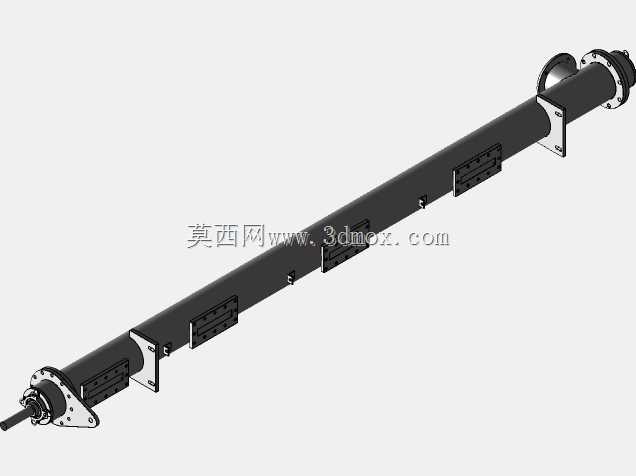

　　叶片与管体内壁预留合理间隙，既避免运转过程中叶片剐蹭壳体内壁，也能减少叶片与壳体间的物料残留。设备进料端设置顶部开口的进料口，可通过法兰对接上游料仓的出料溜管，进料口位置的螺旋叶片采用加密螺距设计，避免物料在进料段出现堆积堵料问题；出料端设置底部侧向开口的出料口，同样预留法兰安装面，可对接下游的称重料斗、皮带输送机或者工艺投料口，安装时需保证设备整体的水平度偏差控制在合理范围，避免螺旋轴运转时出现偏磨问题。从安装边界来看，该类管式螺旋输送机的管体长度可根据实际输送距离调整，模型呈现的是单节标准长度结构，管体下方配置有两处支撑脚座，可直接固定在设备安装平台或者钢结构支架上，脚座上预留螺栓安装孔，安装时需保证两端轴承座的同轴度，

　　避免轴系运转时出现额外径向载荷。设计过程中，螺旋叶片的螺距参数根据输送物料的堆积密度、流动性做匹配调整，针对易结拱的物料还可在进料段配置破拱桨叶结构，轴端密封采用填料密封或者骨架油封组合结构，针对磨琢性较强的物料，还可在叶片边缘加装耐磨衬层，延长叶片的使用寿命。设备运转时，螺旋叶片随中心轴匀速转动，将进入管内的物料沿着轴向持续推送，整个输送过程在封闭腔体内完成，没有返程带料问题，整体结构紧凑，占用安装空间小，可根据车间布局灵活调整进出料口的方位，适配不同的工艺布置需求，相比皮带输送、斗式提升等输送形式，该类设备的单点进出料布置更适合短距离的定量给料输送场景，维护时仅需定期检查两端轴承的润滑状态、叶片磨损情况以及密封件的密封效果，日常运维工作量较小。
