立式承压储运用罐体结构设计

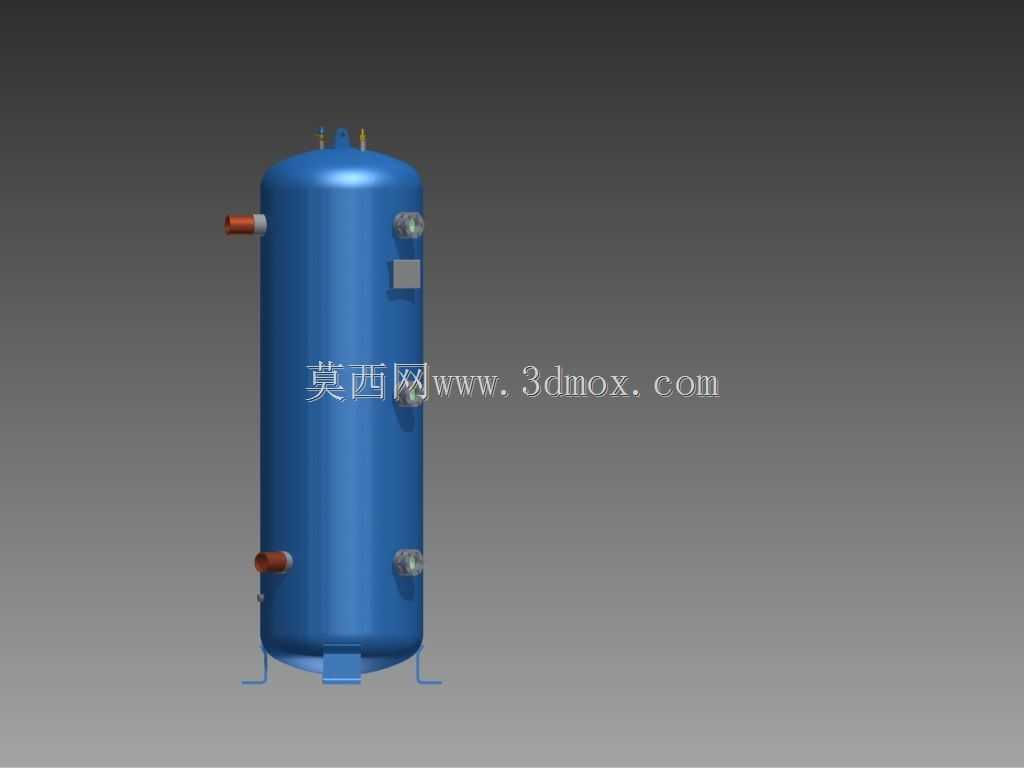

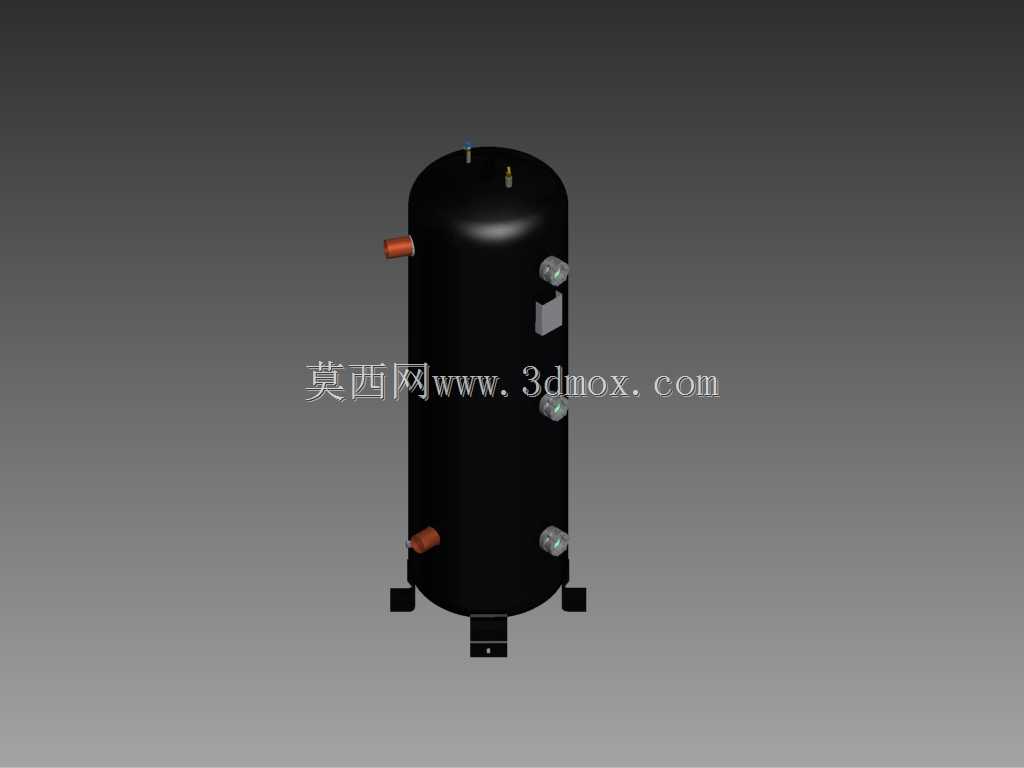

　　这类立式承压罐体在工业流体处理、化工介质暂存、制冷系统气液分离环节应用十分广泛，日常在中小型化工生产车间、商用制冷机组配套、压缩空气后处理工段都能见到同结构设备的身影。从结构设计逻辑来看，整体采用立式圆柱筒体搭配上下标准椭圆封头的构型，这种构型能在同等壁厚、同等容积下最大化降低承压时的应力集中系数，相比方形储腔结构，曲面封头可将内部介质压力均匀分散到筒体壁面，减少局部应力过载的风险。筒体底部设置三个均布的支脚结构，支脚与筒体底部封头采用焊接连接，支脚底部预留螺栓安装孔，安装时可通过膨胀螺栓与设备基础平台固定，预留的安装间隙可满足底部排污管路的排布需求，避免排污接口与基础面发生干涉。筒体侧面的接口排布遵循介质流向逻辑，

　　上下错位布置的两组径向接口分别对应介质进出、液位检测、安全附件安装的功能需求，侧方预留的方形检修口可满足日常内部检修、杂质清理的操作空间需求，顶部的小口径接口用于安装安全阀、压力表等安全检测附件，可实时监测罐体内部压力状态，超压时可自动泄放保障运行安全。设计过程中需要重点考量筒体壁厚与承压等级的匹配关系，所有接口处均做局部补强处理，避免开孔位置出现应力削弱的问题，支脚的承载能力需要匹配罐体满液状态下的总重量，同时要核算风载、轻微震动工况下的结构稳定性，防止设备运行过程中出现倾覆风险。从安装边界来看，这类立式罐体的径向尺寸相对紧凑，占用车间平面面积较小，适合在设备排布密集的工段布置，安装时需要预留侧面检修口的操作空间，

　　以及顶部安全附件的维护空间，管路连接时需要在接口处加装软连接结构，减少管路震动传递到罐体壁面造成的焊缝疲劳损伤。日常运行中，这类罐体可实现带压状态下的介质存储、气液分离、稳压缓冲的功能，相比卧式储腔结构，立式结构更利于介质内部杂质的沉降，底部排污口可定期排出沉积杂质，延长设备内部清洁维护的周期。
