多辊轴排布滚筒传动式保持架构件

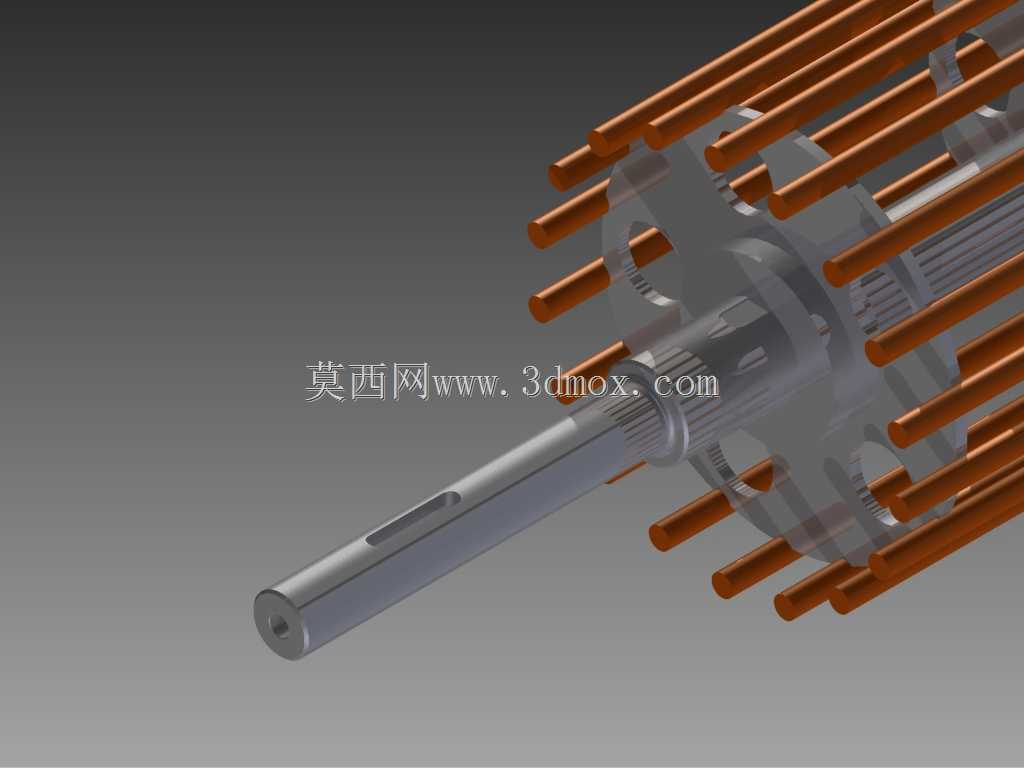

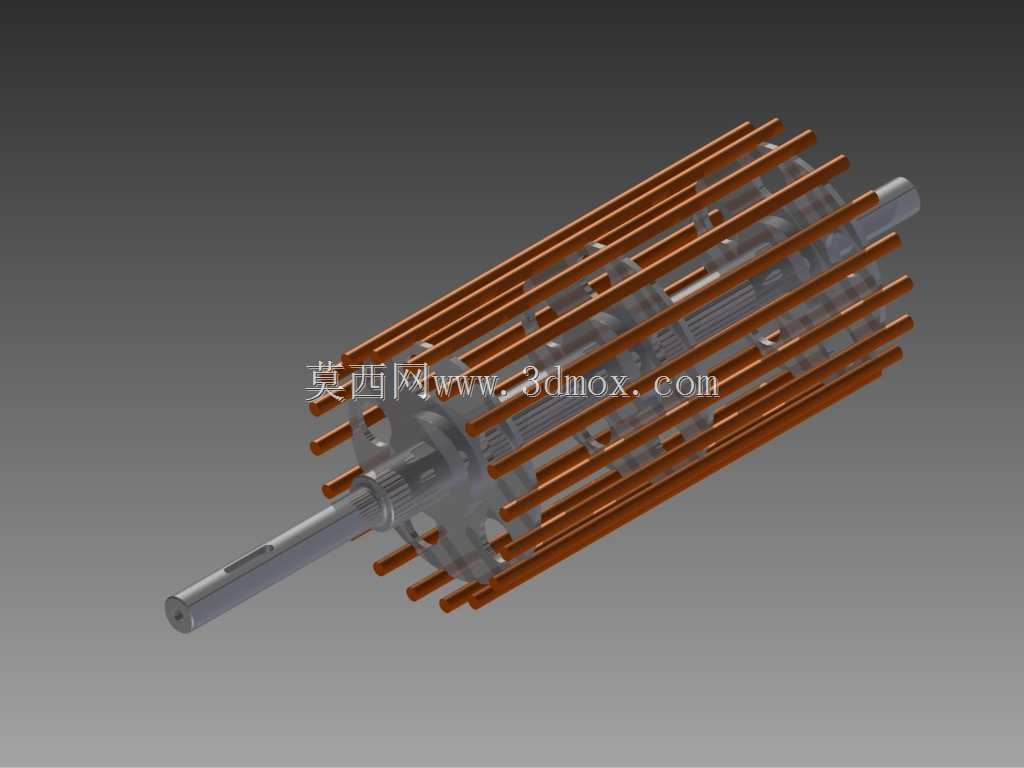

该构件主要应用于连续输送类设备的动力传递段，常见于物流分拣线、建材输送线、轻工产品加工流水线的辊筒组传动系统中，核心作用是为多根平行排布的传动辊提供周向与轴向的位置约束，同时将单根输入轴的扭矩均匀传递给所有接触的传动辊，保证整排辊筒线速度一致，避免输送过程中物料因辊速差出现偏移、打滑甚至卡滞问题。从结构设计来看，整体采用中心贯通主轴搭配两端支承盘的架构，多根圆柱状传动辊沿支承盘圆周方向均匀排布，每根辊轴两端都嵌入支承盘对应的定位孔内，装配后辊轴可绕自身轴线灵活转动，同时所有辊轴的外圆柱面共同围出更大直径的传动接触面，工作时相邻传动辊之间通过摩擦力传递扭矩，不需要额外加装齿轮或链轮就能实现多辊同步转动，这种设计能大幅降低传动段的装配复杂度，也减少了多齿轮啮合带来的噪音与润滑维护需求。设计过程中重点考虑了安装边界的适配性，中心主轴两端预留了标准的轴伸段与键槽，可直接与设备机架上的带座轴承配合安装，不需要额外加工转接结构；两端支承盘的外径与辊轴排布的圆周直径经过匹配计算，保证所有辊轴突出支承盘外圆的高度一致，与配套的输送带或被输送物料接触时受力均匀，不会出现局部辊轴受力过大导致的弯曲变形。实际使用中，这种保持架结构能适应一定范围内的安装误差，辊轴与支承盘的配合采用间隙配合，长期运行产生磨损后可单独更换单根辊轴，不需要整体更换整个构件，能有效降低设备的运维成本。不同于传统的整体式滚筒，这种多辊组合的保持架传动结构，在输送表面存在少量粉尘、细小颗粒杂质的工况下适应性更强，杂质可从辊轴之间的间隙掉落，不会像整体滚筒那样因表面粘附杂质导致传动直径变化影响输送精度，在砂石料输送、包装件分拣、板材输送等场景下都能稳定运行。建模过程中对每根辊轴的同轴度、支承盘定位孔的位置度都做了参数化约束，调整辊轴数量、排布直径、中心主轴直径时可直接通过参数驱动修改，能快速适配不同宽度、不同载荷等级的输送设备设计需求，结构上没有复杂的异形曲面，所有零件都采用常规机加工工艺即可生产，不需要开模或特殊加工设备，适合中小批量的设备定制场景使用。
