槽型托辊组53度倾角承载支撑结构

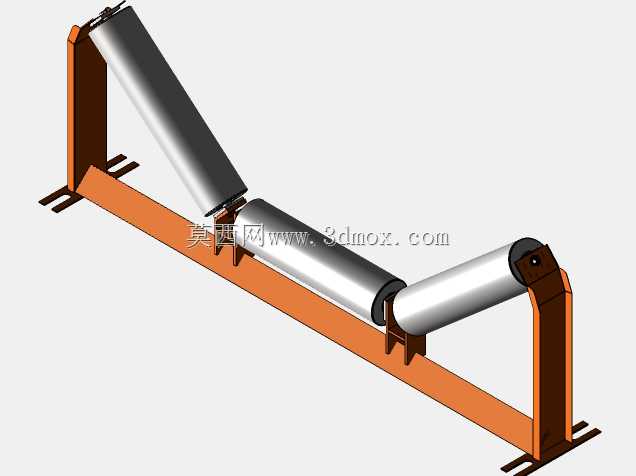

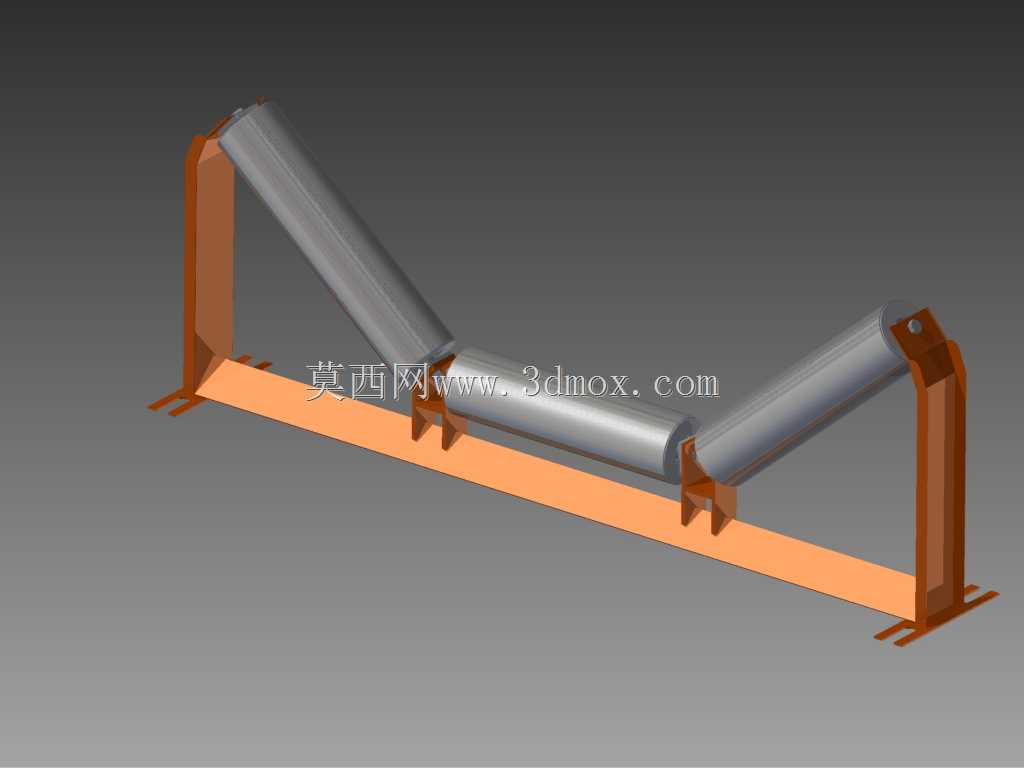

该结构为带式输送机承载段常用的三辊槽型支撑组件，采用53度槽角设计，主要应用于散料输送场景下的皮带承托环节，常见于矿山、港口、电厂、建材厂的散状物料输送线路中，用来抵消散料堆积对皮带产生的侧向压力，避免皮带运行过程中出现撒料、跑偏问题。整套支撑结构由两侧倾斜布置的侧辊、中间水平布置的中辊、左右侧立支架以及底部通长安装横梁组成，侧辊与中辊的衔接位置做了圆弧过渡匹配，保证皮带在槽型弯折处平滑贴合，不会出现局部硬折导致的皮带早期磨损。设计过程中优先考虑了安装便捷性与运行稳定性，两侧支架采用折弯成型的型钢构件，底部预留与输送机纵梁连接的安装孔位，孔位采用长圆孔设计，可适配现场安装时的位置偏差调整，无需在现场进行二次打孔作业。辊子与支架的连接采用快拆式卡槽结构，日常维护更换辊子时无需拆卸整套支架，仅需抬起对应段皮带即可抽出故障辊子，大幅缩短停机维护时间。53度的槽角参数是经过工程验证的常用选型，相比35度常规槽角，该角度下的皮带有效装载截面积更大，同等带宽条件下可提升约20%的散料输送能力，同时深槽结构对粉状、小颗粒状物料的包裹性更好，大倾角输送工况下也能减少物料下滑撒漏的概率。底部通长横梁采用等截面型钢制作，长度匹配对应带宽的安装尺寸，横梁与两侧支架采用螺栓紧固连接，整体刚性充足，可承受满载物料下的垂直冲击载荷，不会出现支架变形导致的辊子错位问题。安装时需保证三个辊子的上母线处于同一设计槽型面上，侧辊的倾角误差控制在±1度范围内，支架与输送机纵梁连接后需校验整体水平度，避免因安装偏差导致皮带运行时出现轴向窜动。该结构的辊子采用密封式轴承座设计，可适应多粉尘、潮湿的户外作业环境，轴承座内置迷宫式密封结构，防止粉尘、水汽进入轴承内部延长辊子使用寿命。在实际选型应用中，该结构适配带宽覆盖500mm到1400mm的常规带式输送机，可根据输送物料的堆积密度调整辊子壁厚与支架板材厚度，满足不同载荷等级的使用需求。
