可折叠支架式绿色皮带输送设备结构

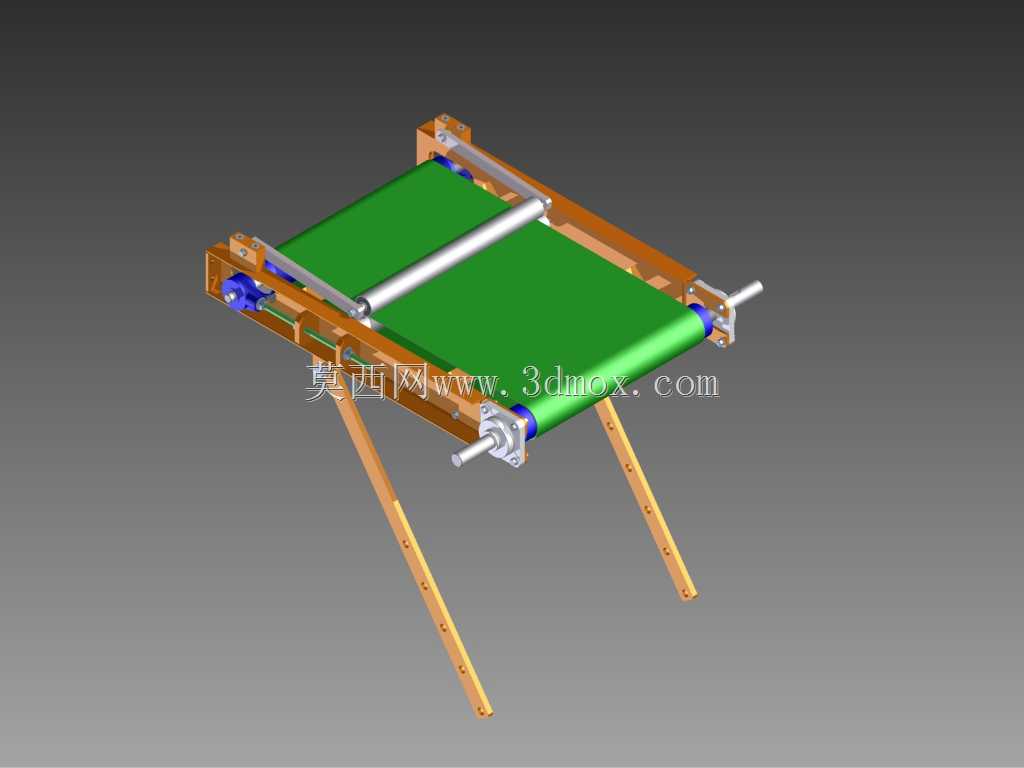

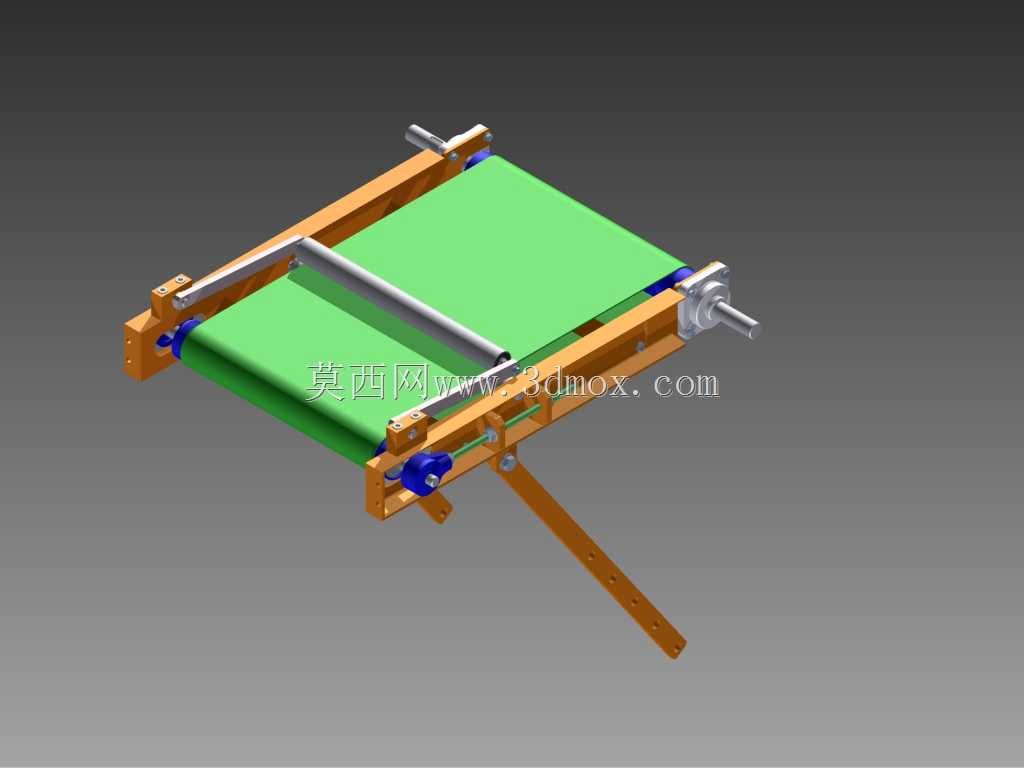

这款轻型带式输送结构，主要面向小件物料的短距离转运场景设计，常见于小型加工车间工位间物料传递、仓储分拣环节的零散货品输送、包装线末端的成品转运等工况，适配重量较轻的箱装、袋装、零散件物料输送，不适合重载、大块物料的长距离输送作业。设备采用两端张紧的辊筒驱动结构，主动辊与从动辊分别布置在机架两端，辊筒轴端伸出机架侧板，预留了驱动部件的安装接口，可根据实际工况匹配减速电机或其他动力输入组件，也可根据需求调整为无动力滚筒输送形式，适配不同的产线布局需求。输送面采用绿色PVC皮带材质，这类皮带表面摩擦系数适中，运行噪音低，对输送物料表面不会造成刮擦损伤，同时具备一定的防滑性能，避免小件物料在输送过程中出现滑移跑偏的问题。机架主体采用型材拼接结构，两侧的纵向承力梁承担皮带与物料的全部载荷，横向连接梁保证两侧机架的平行度，避免长期运行出现机架变形导致的皮带跑偏问题。支撑结构采用可倾斜调节的支腿设计，支腿与机架主体采用铰接连接，可根据实际安装场地的高度需求、输送倾角需求调整支腿的展开角度，支腿上预留了多组定位孔位，调整到位后可通过紧固件锁止固定，非使用状态下支腿可折叠收合，大幅缩小设备的存放占用空间，方便不同工位间的转场搬运。设计过程中优先考虑了设备的拆装便捷性，辊筒与机架的连接采用快拆式轴承座结构，后期更换皮带、维护辊筒时不需要完全拆解机架，仅需松开张紧结构即可取下辊筒完成维护作业。张紧机构布置在从动辊端，通过调整螺栓即可改变从动辊的轴向位置，实现皮带张紧度的调节，同时可微调辊筒的平行度，纠正皮带运行过程中的跑偏问题。安装边界方面，设备展开后输送面宽度适配常规小件物料的输送尺寸，支腿完全展开后输送面高度可覆盖常规工位的作业高度范围，设备整体宽度较窄，可在狭窄的车间通道、工位间隙中布置，不需要占用过大的产线空间，两端的辊筒伸出端预留的安装接口可直接对接其他产线设备，实现多段输送线的拼接组合，适配不同长度的输送路径需求。
