PBS-10小型自复位按钮开关结构设计

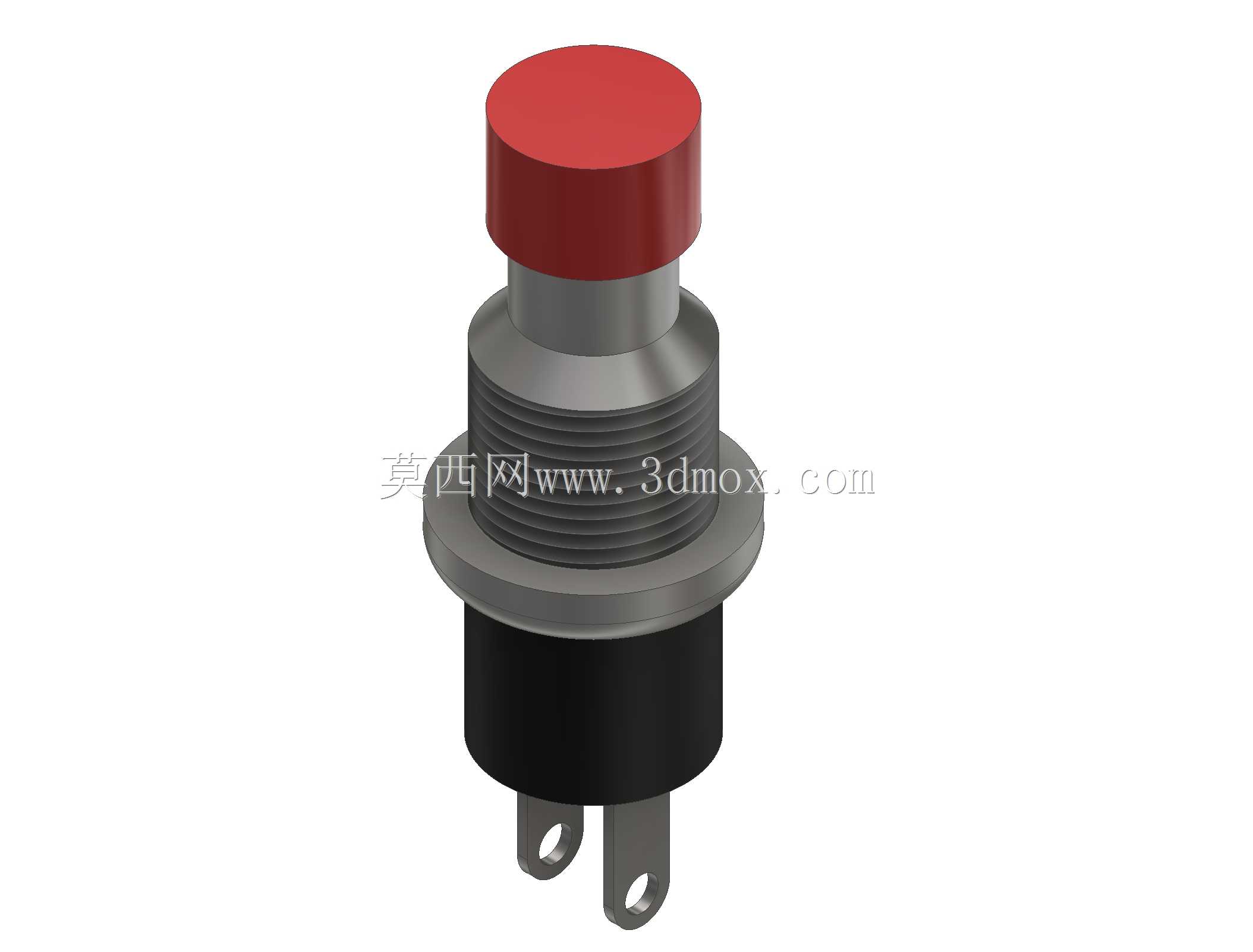

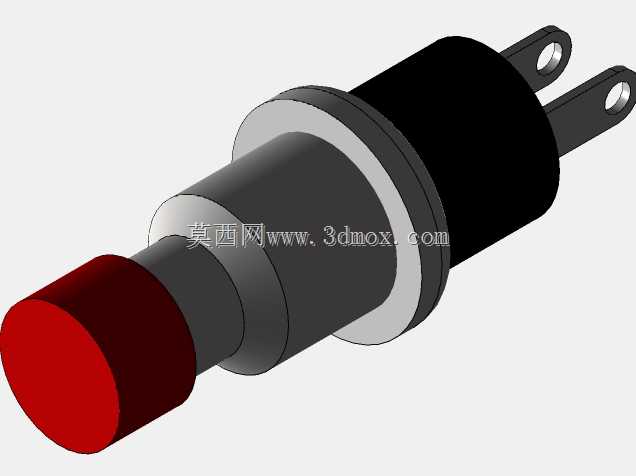

这款PBS-10按钮属于小型面板安装式控制元件，在各类低压控制回路中承担手动触发信号的作用，常见于小型机电设备、仪器仪表、配电箱柜的操作面板上，用来实现回路通断、功能触发、信号复位这类基础操作，属于工业控制领域用量极大的基础操作元件。从结构设计来看，该按钮采用螺纹式面板安装结构，中部带外螺纹的金属壳体搭配配套锁紧螺母，可适配不同厚度的面板安装场景，安装时仅需在面板上开出对应直径的圆孔，将按钮从面板正面穿入，背面用锁紧螺母拧紧即可完成固定，安装效率高，固定可靠性强，能适应常规工业场景下的振动工况，不会出现松脱移位的问题。按钮头部采用红色圆形凸头设计，操作面直径适配成年人手指按压尺寸，按压行程适中，操作反馈清晰，按下时能通过内部结构的触感反馈明确判断触发状态，避免误操作。按钮下部采用插片式接线端子，属于行业通用的快接端子规格，可直接搭配标准插簧端子完成接线，无需焊接，接线作业效率高，接触电阻稳定，能满足小电流控制回路的载流需求。从设计思路上，该按钮优先考虑了小型化场景的适配性，整体径向尺寸紧凑，不会占用过多面板内部空间，适合在密集布置操作元件的小型面板上使用；外壳下部采用绝缘材质包裹，能实现带电部分与安装面板之间的可靠绝缘，避免面板金属材质带来的漏电风险，金属螺纹部分兼顾安装强度与接地适配需求，可根据应用场景选择是否做接地处理。在实际选型应用中，需要注意该按钮的安装开孔尺寸与面板厚度适配范围，安装前需确认面板开孔直径匹配按钮螺纹外径，面板厚度不超过锁紧螺母的最大锁紧行程，避免出现安装后固定不牢的问题；接线时需确认插簧端子与插片的规格匹配，压接牢固，避免长期使用后出现接触不良的问题。该按钮的结构设计兼顾了安装便捷性、操作可靠性与成本控制，没有冗余的复杂结构，所有结构特征都服务于实际安装与使用需求，建模过程中还原了螺纹细节、端子结构、按压头与壳体的配合间隙，能直接用于设备面板的布局干涉检查、操作人机工程验证，也可作为电气控制类教学演示的三维模型素材，帮助设计人员直观理解小型按钮开关的结构组成与安装方式。
