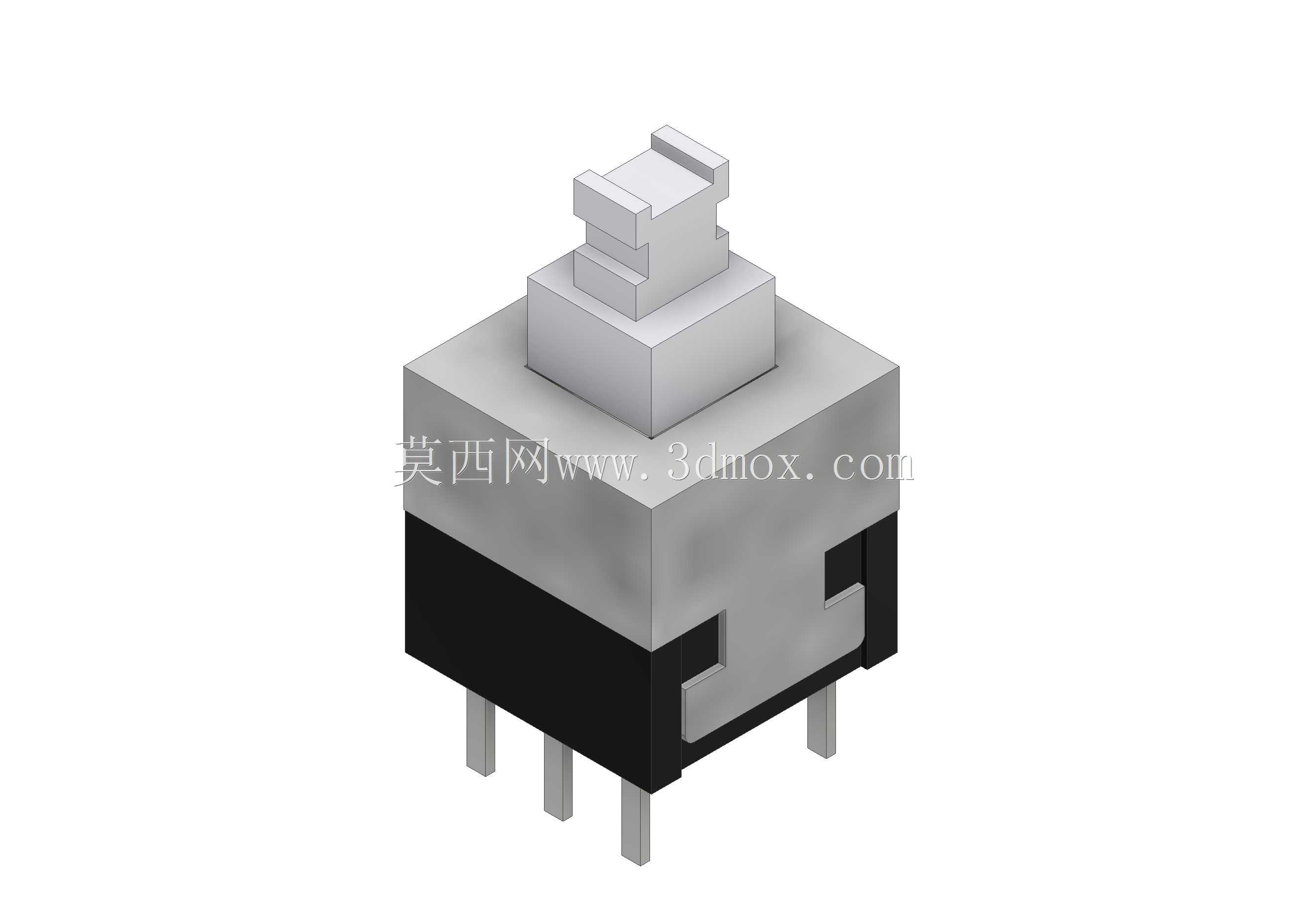

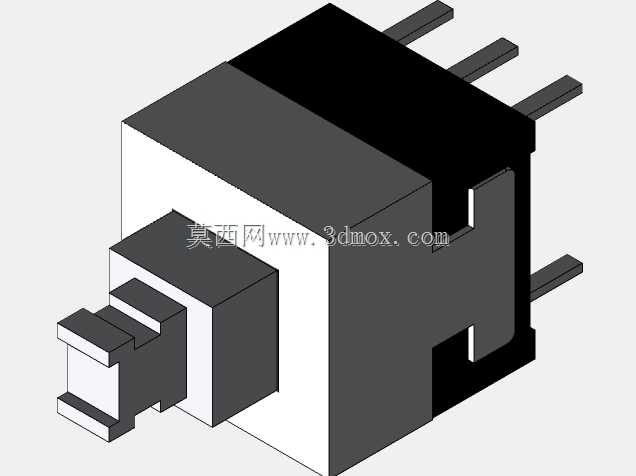

自锁式按键开关PB22E08结构设计

　　这款自锁式按键开关的结构设计，充分考虑了消费电子、小型工控设备的面板装配需求，在日常接触的手持测量仪器、小型控制终端、桌面型外设产品中，这类开关承担着功能切换、电源通断的核心交互作用，用户每一次按压的手感反馈、导通可靠性，都直接影响整套设备的使用体验。从结构设计逻辑来看，这款开关采用了经典的上下分层堆叠结构，上部的按压键帽做了阶梯式限位设计，按压行程内不会出现径向偏摆，中部的自锁机构藏于方形主体外壳内部，通过卡扣与弹性件的配合实现按压一次锁止导通、再按一次复位断开的功能，无需额外保持力就能维持工作状态，适合需要长时间保持通路的功能切换场景。下部的四个直插式引脚采用对称排布设计，适配常规PCB板的通孔焊接工艺，引脚长度经过精准核算，

　　穿过标准厚度PCB板后预留的焊锡长度刚好满足波峰焊工艺要求，不会出现引脚过长顶到外壳、或者过短焊接不牢的问题。开关主体的方形外壳做了微小的卡扣凸台设计，在面板安装时可以直接卡入对应尺寸的方形开孔，不需要额外加装固定螺母，装配效率比螺纹固定的同类开关提升近四成，同时外壳的黑色绝缘部分采用阻燃工程塑料材质，上部的金属质感按压部分做了耐磨表面处理，长期反复按压不会出现表面掉漆、磨损露底的问题。在安装边界的尺寸把控上，这款开关的主体截面尺寸适配常规的8.5*8.5mm面板开孔，整体高度控制在13mm以内，不会占用设备内部过多的纵深空间，对于内部空间紧凑的小型电子设备来说，这个尺寸余量可以给周边的走线、其他元件预留足够的安全间隙，

　　避免装配时出现干涉问题。设计过程中针对按压手感做了反复调校，按压触发的力度控制在常规用户习惯的1.5N-2N区间，行程约2mm，触发时的反馈清晰，不会出现绵软无力或者按不动的生硬感，同时内部的接触件采用弹性铜材，接触电阻低，导通稳定性强，能够满足小信号电路、低压电源回路的通断需求，不会因为长期使用出现接触不良、导通失效的问题。在结构可靠性上，外壳的拼接处做了密封止口设计，日常使用场景下的灰尘、飞溅液体不容易进入开关内部，能够适应普通工业现场、日常办公环境的使用要求，不需要额外做防护结构就能满足多数场景的使用寿命要求，常规使用频次下的机械寿命可以满足多数消费电子、小型工控设备的全生命周期使用需求，不需要后期频繁更换维护。
