2.54节距参数化XH接插件结构设计

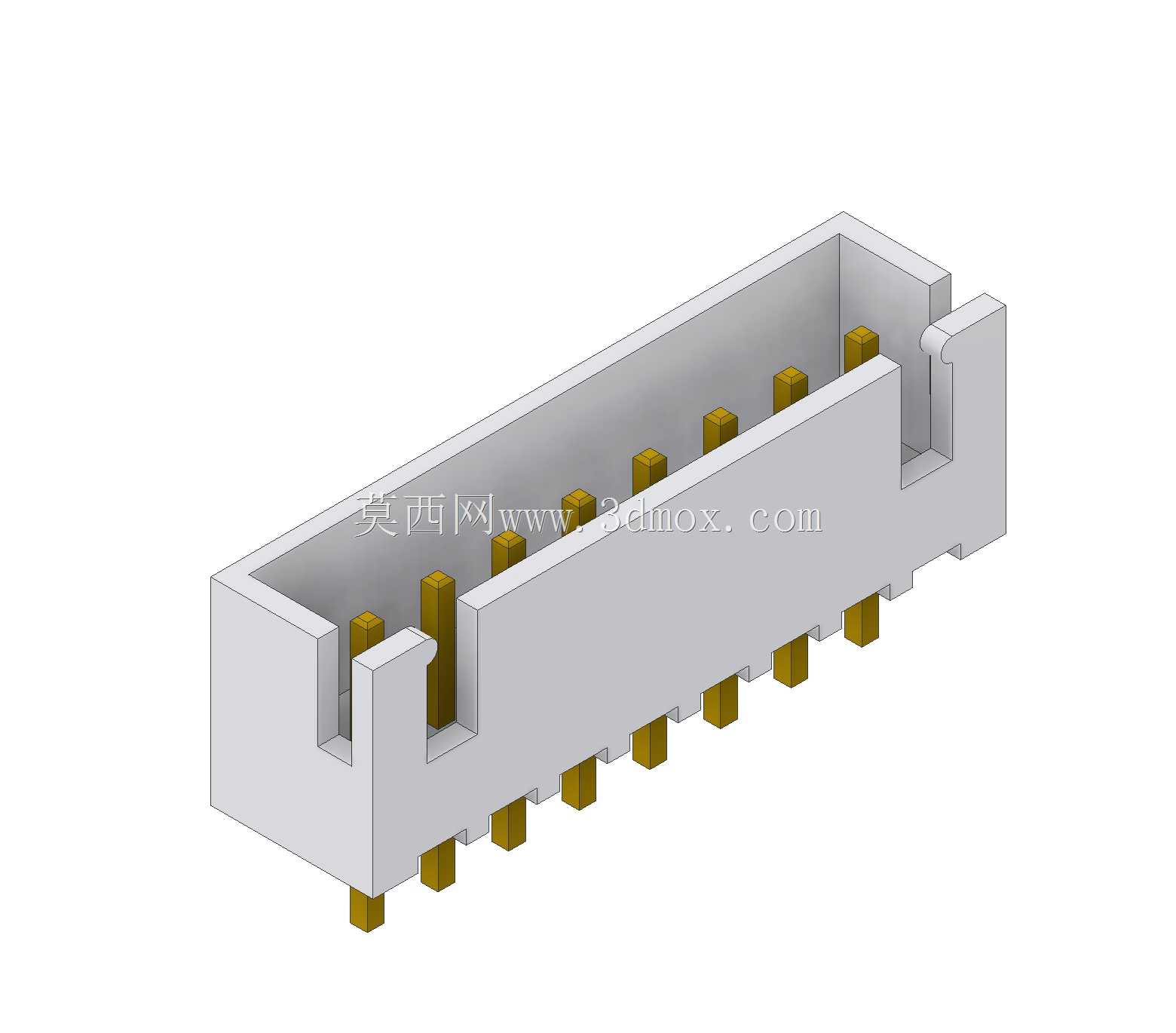

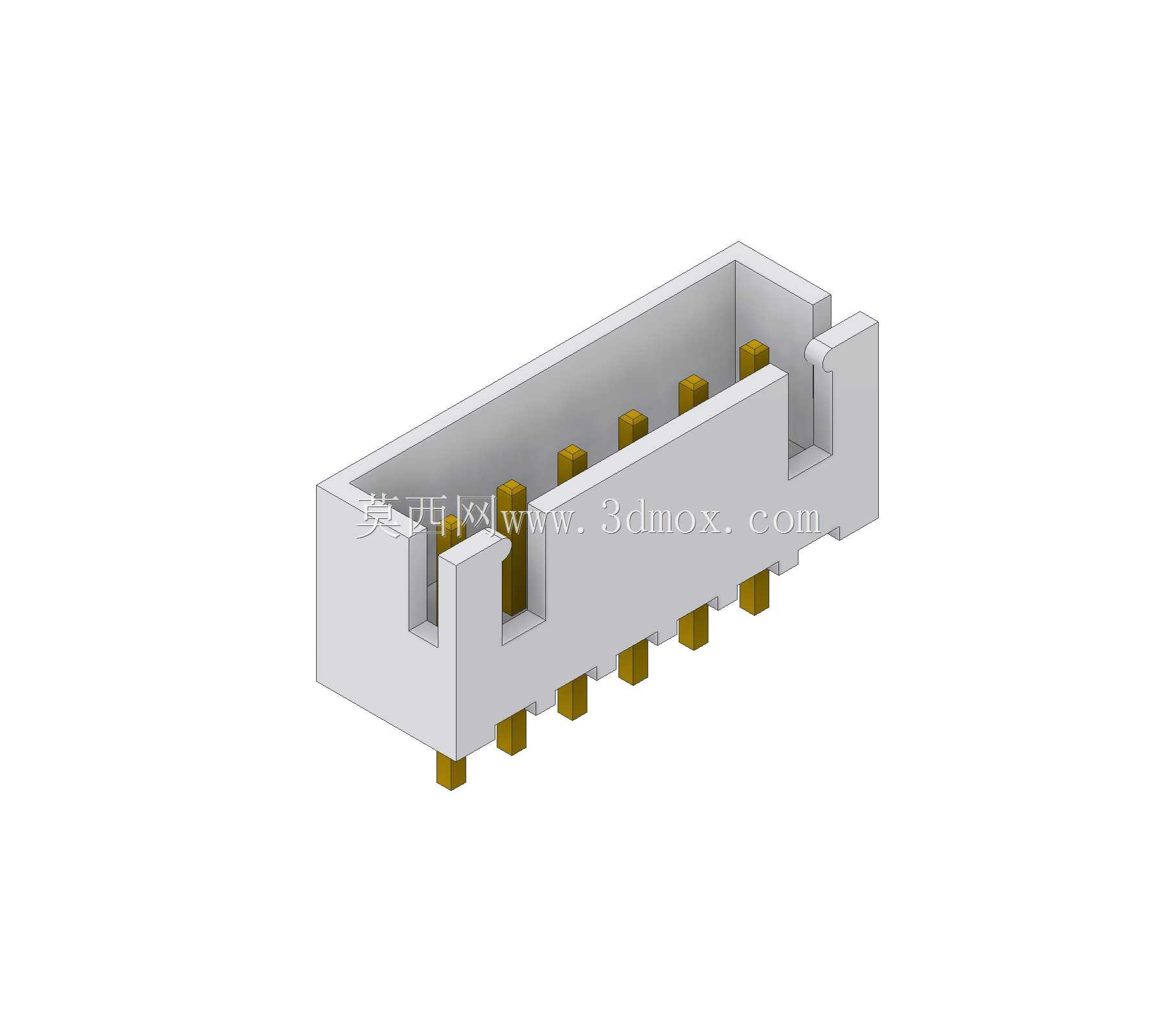

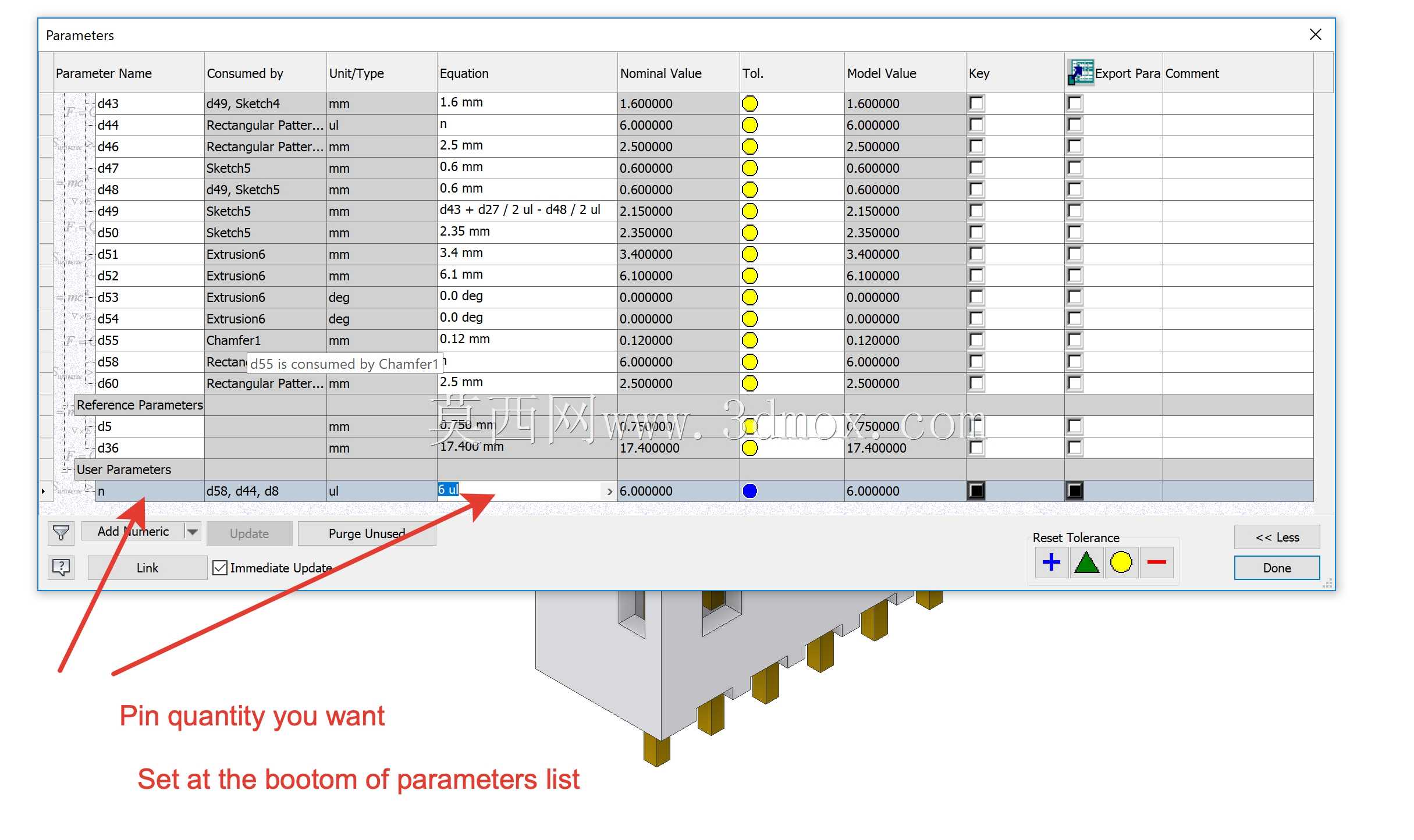

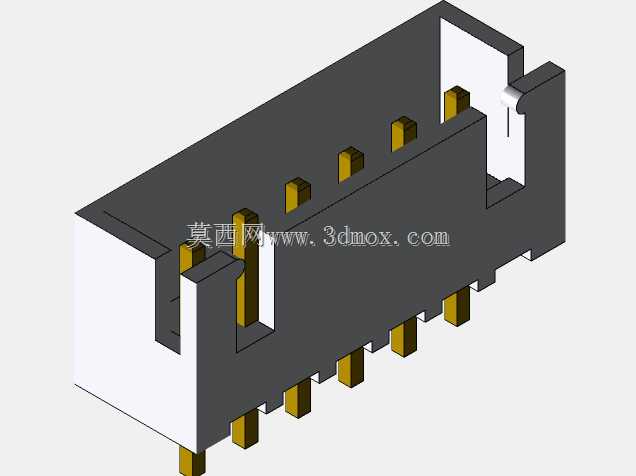

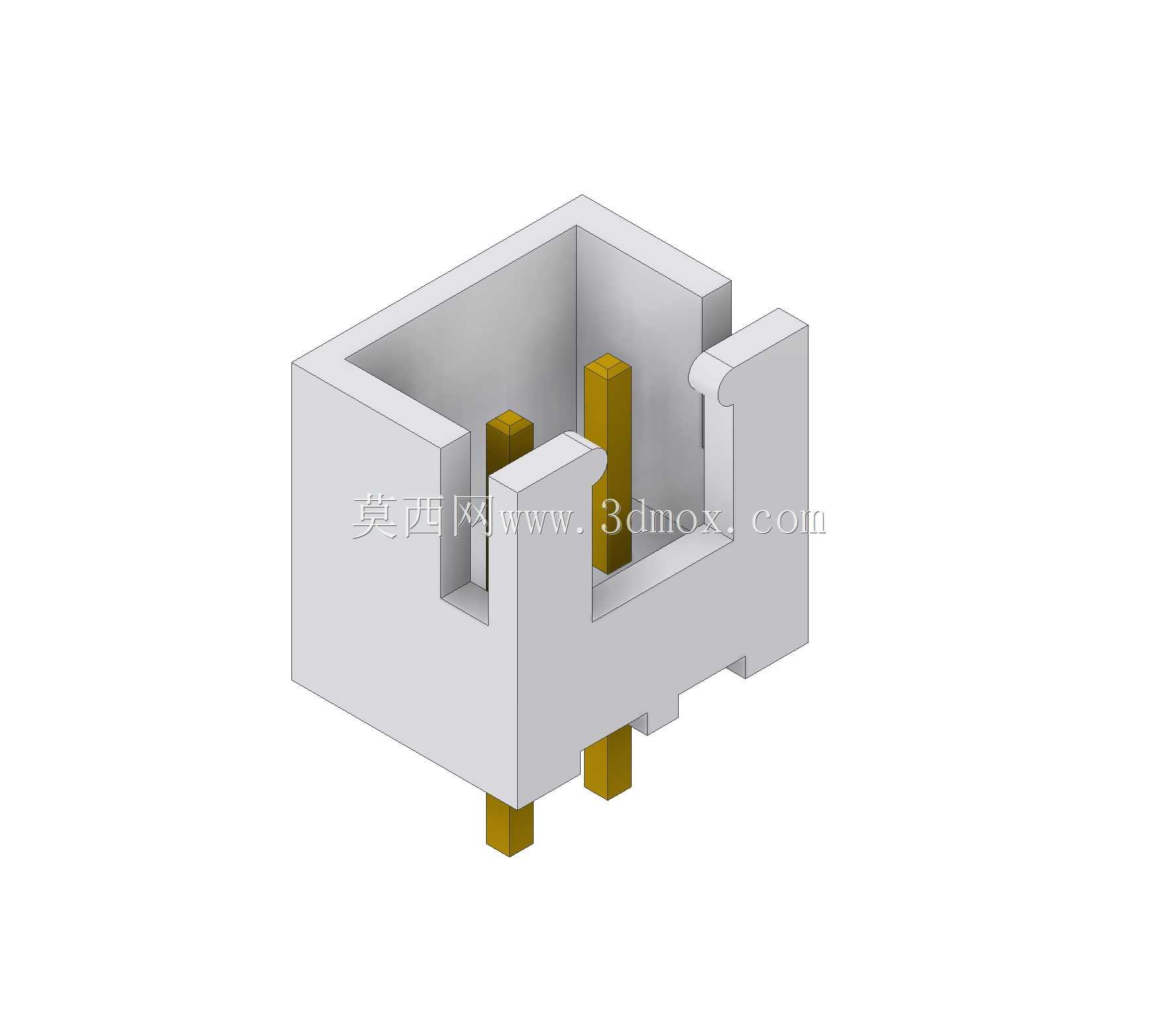

这款2.54节距的XH连接器，是板对线连接场景里应用极广的基础互联元件，日常做工控板卡、小家电控制板、教学实验装置的布线时，经常会用到这类接插件，它的核心作用是实现导线与PCB板之间的可靠电气连接与物理固定，避免飞线焊接带来的易脱落、易短路、维护不便等问题。做这个参数化模型的时候，首先要卡准2.54mm的标准节距边界，这个尺寸是行业通用的兼容尺寸，直接决定了公母端对插的适配性，不能有偏差，否则会出现插针错位、无法装配的问题。模型里的塑壳部分采用带防呆凸台的结构设计，侧边的卡扣槽是用来和公端塑壳的锁扣配合，插合后能形成轴向的防脱限位，哪怕设备有常规振动，也不会出现接插件松脱断电的情况。内部的插针采用直插式设计，针脚长度预留了足够的PCB焊接余量，穿过板后焊盘的伸出长度控制在1.0-1.5mm区间，既保证焊接时焊锡能充分浸润针脚，又不会因为针脚过长碰到板上其他走线造成短路。参数化设计的核心是把管脚数做成可调整的变量，设计时可以根据实际电路的通路需求，直接调整参数生成对应pin数的模型，不用每次重新绘制，能大幅提升结构设计阶段的选型建模效率。塑壳的外形尺寸上，宽度方向随pin数变化做等距延伸，高度方向固定为标准尺寸，保证和市面上常规的XH公端压线端子完全兼容，安装时的定位柱高度也做了适配常规1.6mm板厚的设计，插装到PCB上时能先通过定位柱卡入板上的定位孔，避免过波峰焊的时候连接器移位。从实际使用的角度看，这类连接器的塑壳壁厚做了均匀的1.2mm设计，既满足注塑成型时的壁厚均匀要求，避免缩水变形，又能给内部插针提供足够的绝缘防护，插针之间的绝缘隔筋高度超过插针裸露部分的高度，能有效避免相邻针脚之间因为焊锡桥接或者异物落入造成的短路问题。在做设备结构布局的时候，这个模型的安装边界要注意预留出公端插合时的手部操作空间，以及导线出线的弯折半径空间，不能把连接器贴板边或者挨着其他高大元件布置，否则后期装配和维护的时候很难操作。
