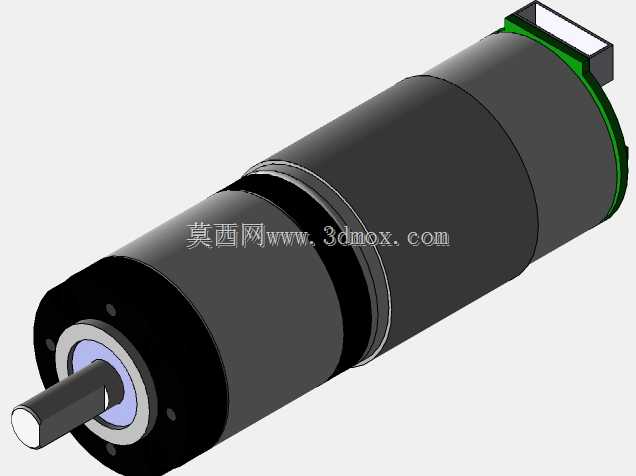

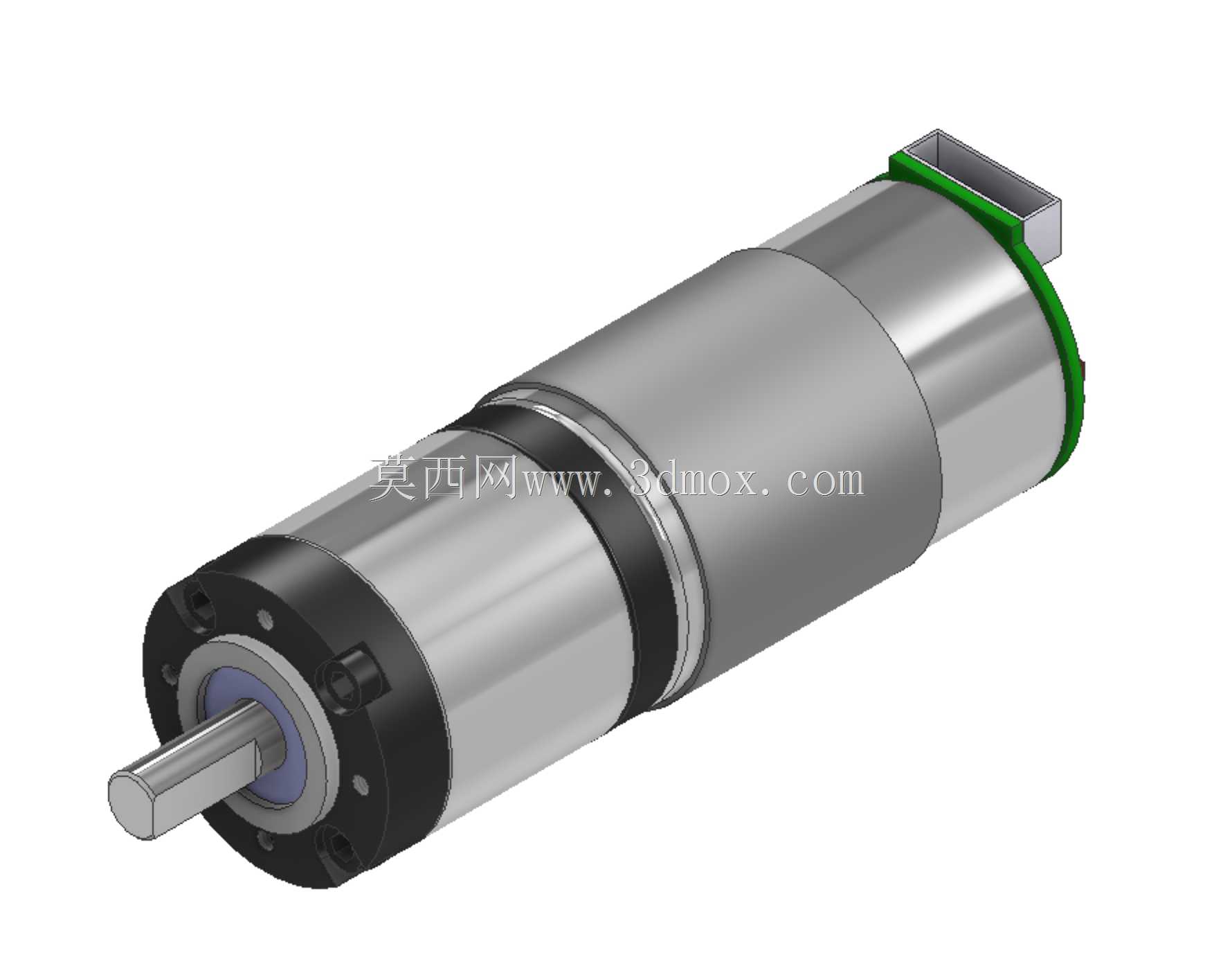

带行星减速结构的直流行星齿轮电机

这款集成行星齿轮箱的减速动力单元，常被应用在小型自动化输送线、智能仓储分拣模组、家用智能电器传动机构、小型医疗检测设备的动力输出端，在需要低转速大扭矩输出、安装空间受限的场景中适配性极强。从结构设计逻辑来看，后端的动力段采用常规有刷直流电机的成熟架构，定子磁钢与转子绕组的配合经过参数匹配，能输出稳定的基础转速与扭矩，前端衔接的行星齿轮箱采用多级行星轮系排布，通过内齿圈、行星轮、太阳轮的啮合传动实现转速降低、扭矩放大的效果，相比普通平行轴减速结构，行星轮系的同轴度更好，传动过程中径向受力更均匀，运行时的振动与噪音控制表现更优，能适配长时间连续运转的工况需求。设计阶段优先考虑了安装兼容性，输出轴采用标准D型切边轴结构，可直接配套同步轮、齿轮、联轴器等常规传动连接件，无需额外做轴结构改造；电机尾部预留的接线端采用插片式接线结构，接线时可快速压接端子，减少现场接线的工时消耗；机身整体采用圆柱型外形，安装时可通过配套的固定支架实现端面锁附或者机身抱紧式固定，安装边界清晰，外径尺寸统一，在做设备布局时可直接预留对应直径的安装空间，无需额外避让复杂的凸起结构。齿轮箱部分的外壳采用硬质金属材质，既可以保证内部轮系的啮合精度不受外力形变影响，也能在连续运转时更好地散出轮系啮合产生的热量，避免高温导致润滑脂性能下降影响传动寿命。输出端的轴承采用双轴承支撑结构，可承受一定的径向负载与轴向负载，在驱动带轮、小型传送带等存在侧向力的负载时，不会出现轴窜动或者轴承过早磨损的问题。在做设备选型时，可根据实际需要的输出转速、负载扭矩匹配对应的减速比档位，这款结构的轮系可通过调整行星轮的级数覆盖不同的减速比范围，满足不同工况的动力输出需求，建模时完整还原了内部轮系的啮合间隙、外壳的安装孔位、输出轴的配合公差，可直接用于设备的装配干涉检查、运动仿真验证，减少设计阶段的尺寸核对工作量。
