带行星减速结构的Nema17步进驱动单元

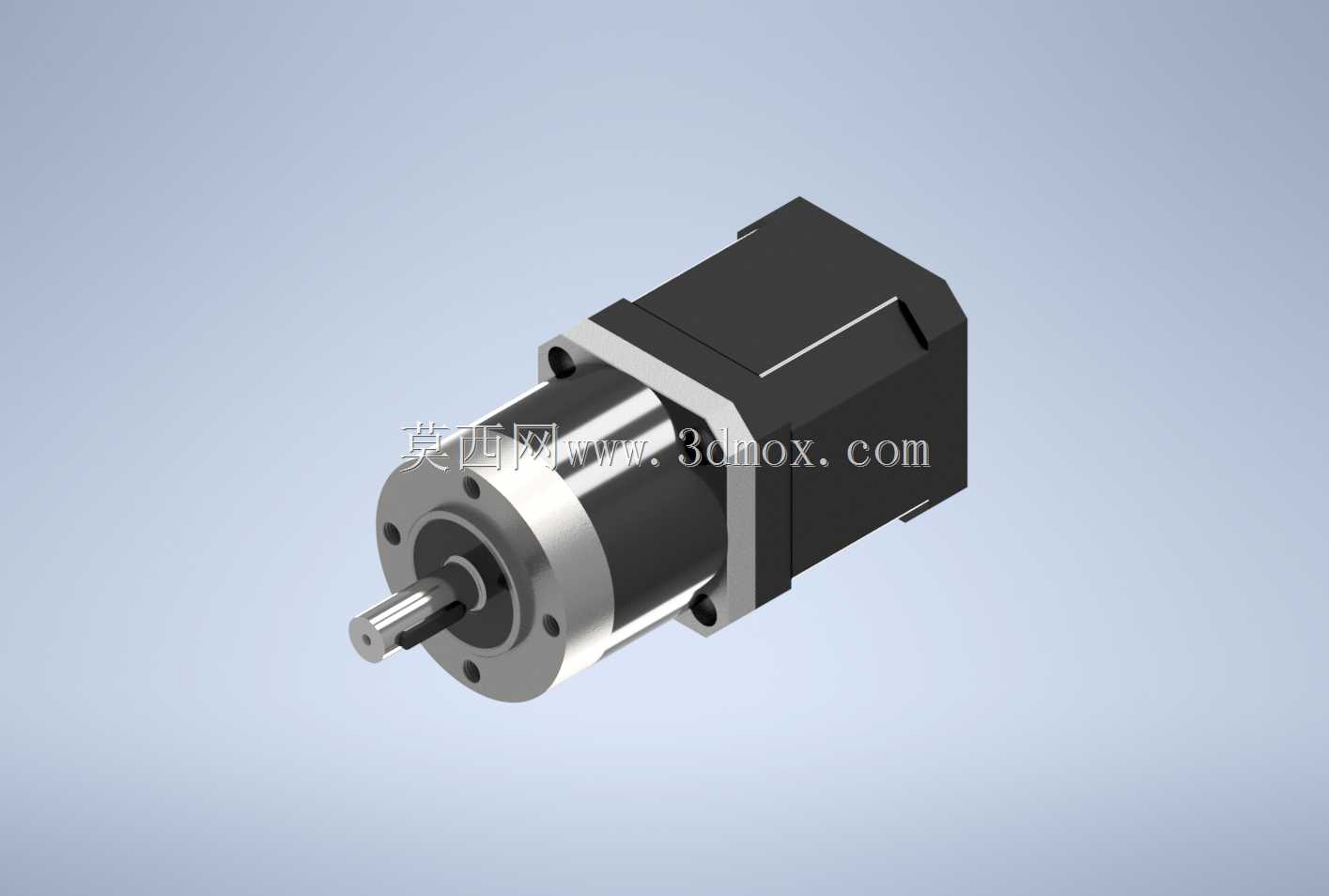

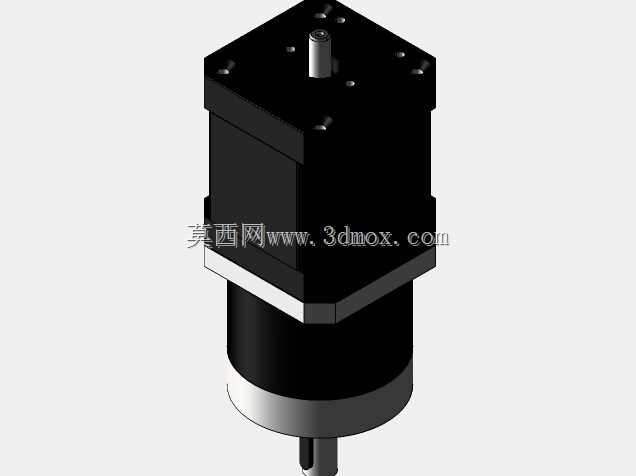

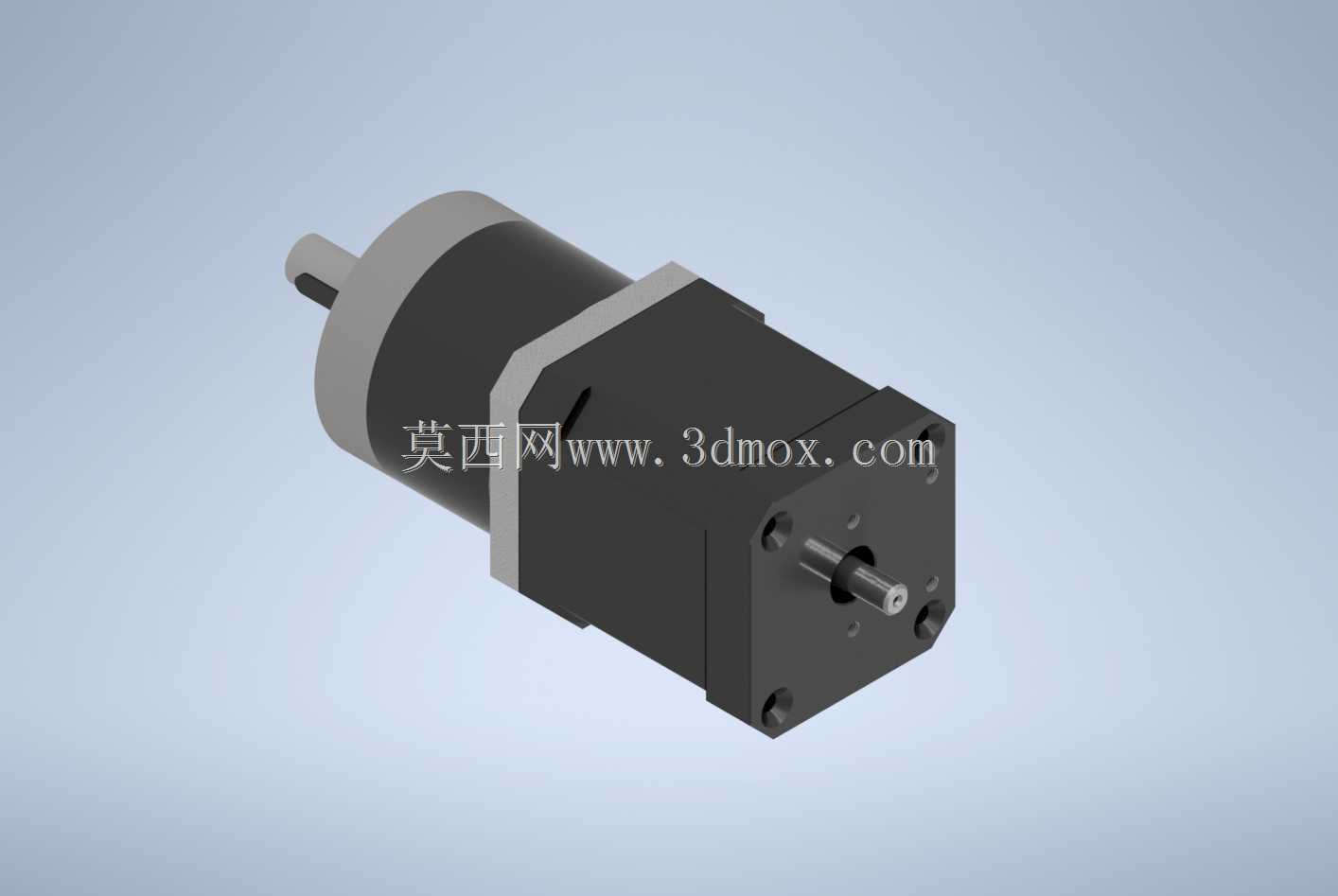

在小型自动化设备的传动选型中，这类集成行星齿轮箱的Nema17规格步进驱动单元，是桌面级精密传动场景里的常用部件，常见于3D打印设备的进给轴、小型点胶机的位移模组、桌面机械臂的关节驱动、实验室自动化分液平台的动力输出端，这类场景对安装空间、输出扭矩、传动背隙都有明确的约束，常规裸步进电机往往无法同时满足扭矩密度和安装尺寸的双重要求。从结构设计逻辑来看，这款驱动单元将行星减速箱与步进电机本体做了同轴集成，后轴预留编码器安装位，没有采用额外的转接法兰拼接结构，大幅压缩了整体轴向长度，适配紧凑安装空间的设计需求。行星减速级采用1:10的减速比设计，能够将步进电机的低转速高扭矩特性进一步放大，同时降低输出轴的等效转动惯量，提升负载端的运行稳定性，避免步进电机低速运行时的振动传递到执行末端。安装边界上，前端法兰遵循Nema17标准安装孔位，孔距、止口尺寸与同规格标准步进电机完全兼容，设备端无需修改原有安装孔位即可直接替换原有裸电机，降低改造成本；输出轴采用标准圆轴带扁位结构，可直接配套同步轮、联轴器、齿轮等传动连接件，无需额外做轴端加工。后轴延伸的编码器安装位，可配套增量式编码器做闭环位置反馈，解决开环步进电机丢步的问题，适用于对位置精度有更高要求的传动场景，比如小型雕刻机的Z轴升降、视觉检测设备的载物台位移。实际使用中，这类集成式减速步进单元相比分体式的电机加减速机组合，省去了对接时的同轴度调校步骤，装配时只需将前端法兰固定到设备安装面，锁紧输出轴连接件即可完成装配，能有效减少现场装配的调校工作量，同时避免因同轴度偏差导致的减速箱轴承磨损、运行噪音过大等问题。齿轮箱部分采用直齿行星传动结构，兼顾传动效率和背隙控制，常规工况下背隙可控制在1度以内，满足大部分中低速精密传动的需求，外壳采用铝合金材质做发黑处理，兼顾散热性能和结构强度，连续运行时的温升控制在合理区间，不会因过热导致电机扭矩衰减。
