12x12规格直插式轻触按键结构设计

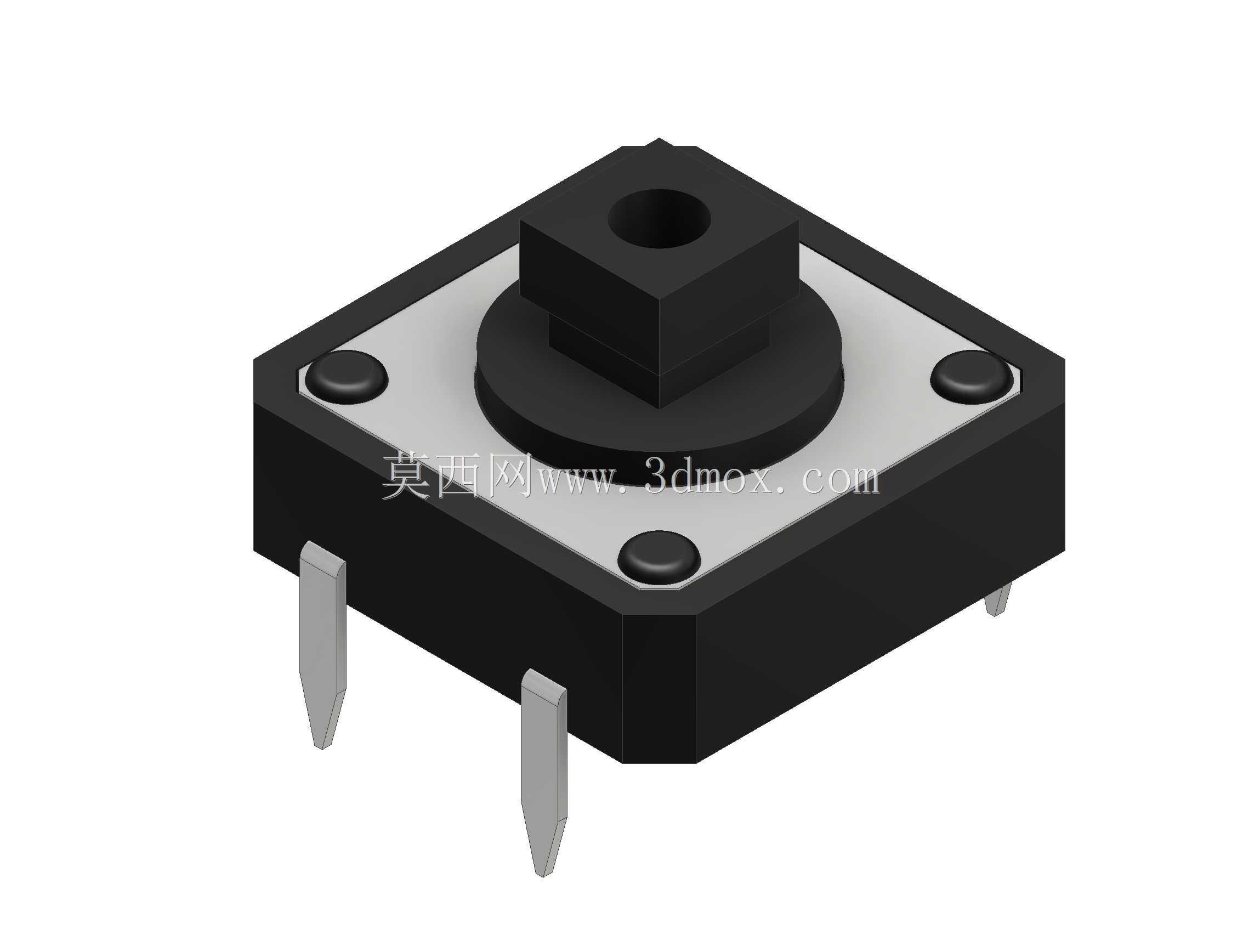

这款直插式轻触按键是消费电子、工业控制板卡领域应用极广的接触式触发元件，日常接触的家电控制面板、工控设备操作端、小型数码产品的功能输入区都能见到这类元件的身影，核心作用是通过按压动作实现电路的通断切换，给主控单元传递明确的操作触发信号。从结构设计逻辑来看，这款按键采用方型基座搭配中心按压柱的经典布局，基座四个角预留的圆形凸点是装配定位结构，在PCB板上对应预留定位孔后，插件焊接时可以避免元件偏移，保证四个插脚能准确对准焊盘，过波峰焊时不会出现浮高、歪脚的问题。四个直插式引脚采用对称式排布，两两分别连通内部静触点，插脚做了锥度收头设计，既方便插件时顺利穿过PCB的通孔，也能在焊接时让焊锡顺着引脚爬升形成饱满的焊点，提升焊接可靠性。基座上方的金属盖板采用冲压成型，边缘做了包边扣合结构，和下方的塑料基座紧密扣合，既可以固定内部的弹片与接触结构，也能提升整体的抗形变能力，避免外力挤压导致内部结构错位。中心的按压柱做了阶梯式结构，下部的圆盘结构刚好卡在金属盖板的中心孔位内，限制按压的最大行程，避免按压力度过大压坏内部的金属弹片，上部的方型凸台是实际受力部位，可根据终端产品的外壳设计搭配不同高度的键帽，适配不同的面板装配间隙。从安装边界来看，这款按键的基座尺寸适配常规12x12mm的PCB封装规格，引脚间距符合行业通用标准，不需要额外定制封装就能直接匹配现有成熟的PCB设计库，能大幅缩短板卡开发的周期。内部的触发结构采用圆形金属弹片，按压时弹片形变接触下方的静触点实现导通，松开后弹片依靠自身弹性复位，断开电路，这种结构的触发手感清晰，按压时有明确的段落反馈，能让操作者明确感知到触发动作完成，避免误操作。在实际选型应用中，这类按键需要根据面板的按压行程需求选择对应按压柱高度的型号，同时要确认焊盘尺寸与引脚直径的匹配度，波峰焊时的温度曲线也要适配塑料基座的耐温特性，避免高温导致基座变形、盖板脱落，影响按键的使用寿命。建模过程中对各个配合面的公差做了合理预留，比如按压柱和盖板中心孔的间隙、弹片的安装空间、引脚和基座的固定位都按照实际生产的装配公差做了偏移，还原真实生产中的配合状态，能直接用于板卡的装配干涉检查、结构验证工作。
