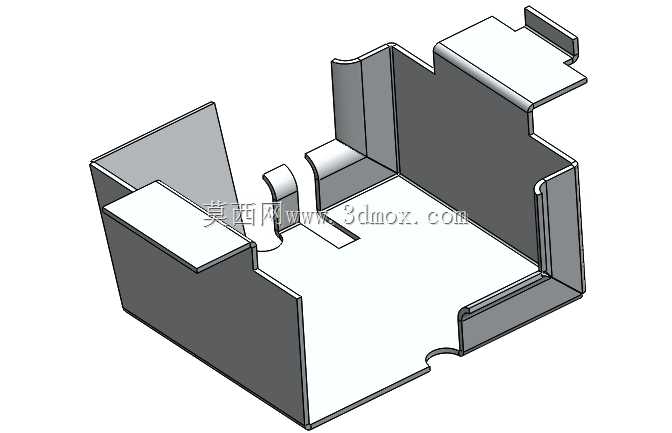

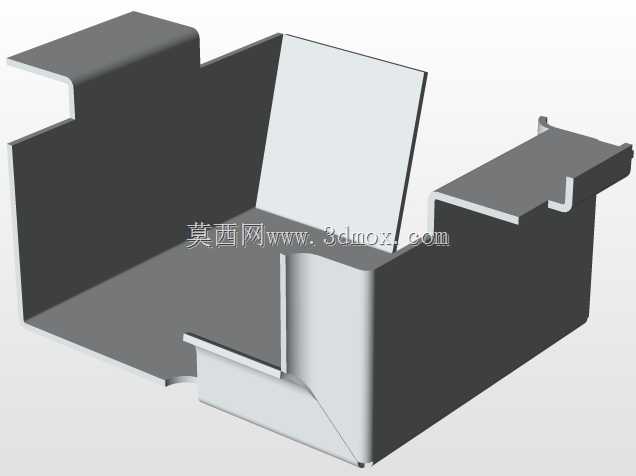

钣金折弯成型设备内置防护安装座

这类钣金折弯成型的安装座，多应用在中小型工业电控设备、小型自动化终端的内部腔体中，主要承担内部功能模块的承托、线束走向约束以及相邻元器件的物理隔离防护作用，避免设备运行过程中内部组件移位、线束剐蹭金属锐边造成绝缘层破损，同时也能在设备受外部轻微冲击时，为核心板卡类部件提供侧向缓冲防护。从结构设计来看，整体采用一体化钣金折弯工艺成型，没有额外的拼接焊缝，减少了装配工序的同时也提升了整体结构刚性，周圈设置的多组折边一方面用来强化座体的抗形变能力，避免钣金件在长期受力后出现翘曲变形，另一方面不同位置的外翻折边对应设备内部的安装定位柱，装配时可以直接卡入预设的定位槽内，不需要额外做复杂的对位调整，能有效提升产线装配效率。座体内部预留的凸起卡位结构，是专门针对对应规格的功能模块设计的，模块装入后可以通过卡位限制前后左右四个方向的位移，不需要额外增加固定压片就能实现稳定限位，减少紧固件的使用量。底部预留的缺口结构是为了避让设备内部的走线槽或者凸起的接线端子，避免座体安装时和底部构件产生干涉，侧边的弧形折弯结构一方面是为了消除钣金锐边，防止装配人员划伤或者割破线束，另一方面也能适配对应位置的圆形构件轮廓，让内部空间利用率得到提升。在安装边界上，这类座体的外形尺寸完全适配对应型号设备的内部预留腔体，周圈折边和设备壳体内壁的间隙控制在0.2到0.5毫米之间，既不会因为间隙过大出现安装晃动，也不会因为间隙过小导致装配卡滞，座体的安装高度低于内部元器件的最高安全高度，不会和设备上盖产生挤压。设计过程中需要重点考量钣金的折弯系数，不同位置的折边回弹量要提前做补偿，避免成型后尺寸出现偏差导致无法装配，同时所有外露的边缘都要做压毛边处理，消除冲切产生的毛刺，防止后续使用过程中毛刺脱落造成内部电路短路。这类结构件在批量生产时采用连续模冲压折弯成型，生产效率高，尺寸一致性好，适合大批量配套使用，在小型工控终端、桌面型检测设备、小型电源模块的内部结构中应用十分广泛，不同的折边造型和卡位结构可以根据实际搭载的模块尺寸做针对性调整，在保证结构强度的前提下尽可能减少材料占用，降低构件自重。
