3D打印机Z轴运动支撑固定支架

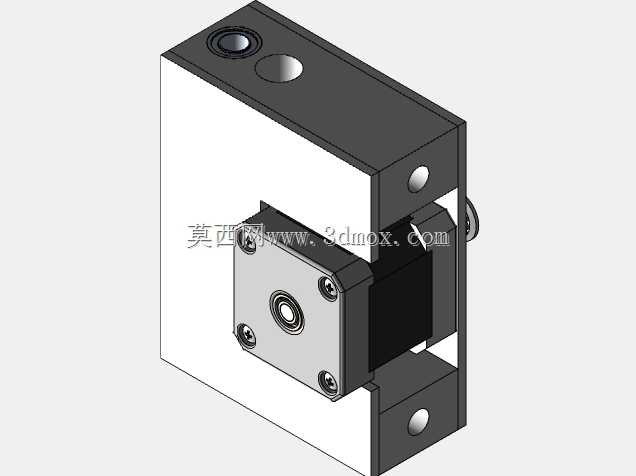

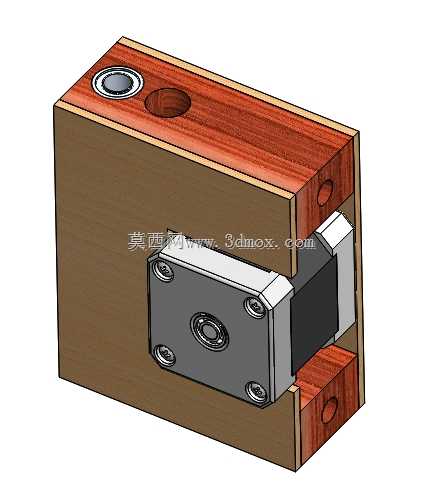

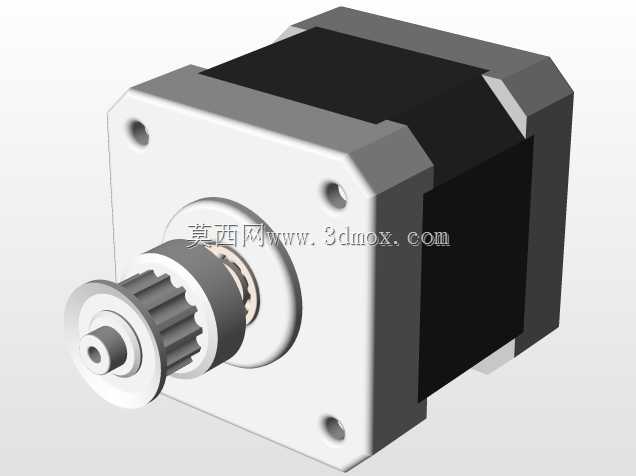

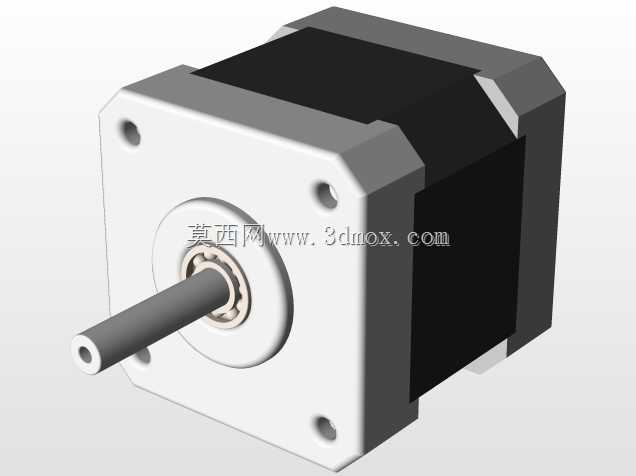

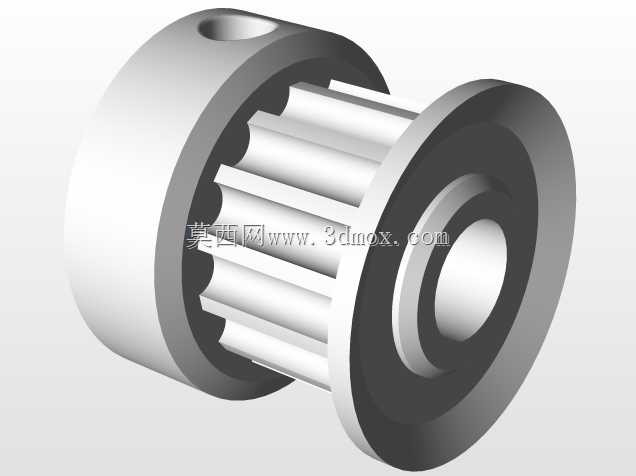

在桌面级FDM3D打印机的结构体系中，Z轴方向的运动稳定性直接决定了打印件的层纹精度、Z轴定位误差以及大尺寸打印时的结构刚性，这款Z轴支架正是针对桌面级设备Z轴传动端的支撑需求设计的集成式安装组件。不同于常规分体式的Z轴固定座，该支架采用框式集成结构，将丝杆支撑端、直线导轨限位面、电机安装位整合在同一主体框架内，从根源上减少了分体装配带来的累计公差，避免Z轴运动过程中出现的丝杆抖动、导轨偏移问题。

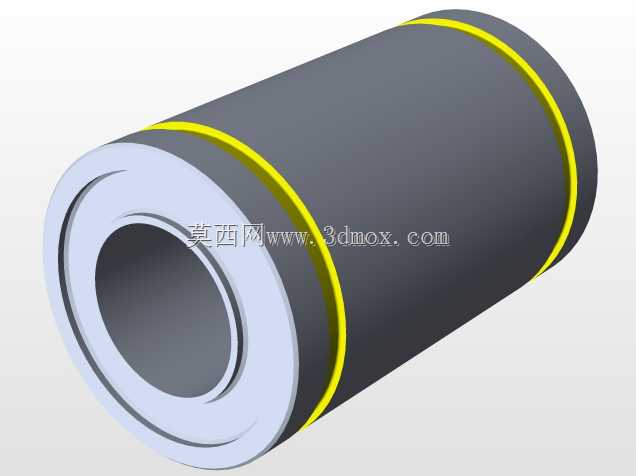

从实际应用场景来看，这款支架适配多数采用单丝杆双侧直线导轨布局的桌面级3D打印机，安装时可直接固定在设备底座的铝型材框架上，支架主体的外侧平面为安装基准面，预留的沉头安装孔可适配M5规格的T型螺栓，安装时无需额外加工转接板，直接对齐型材槽位即可完成初步固定。支架内部预留的腔体用于容纳Z轴丝杆的支撑轴承与联轴器，上端面的两个同轴孔分别对应丝杆穿过位与导轨固定端，其中带台阶的轴承安装孔可直接压入608ZZ规格的深沟球轴承，为丝杆下端提供径向支撑，抵消丝杆高速转动时产生的径向窜动。

设计思路上，这款支架采用了分层组合的结构形式，主体承力部分采用硬质铝合金材质的框型结构，上下两端的夹持块采用耐磨POM材质，既保证了整体结构的刚性，又通过非金属材质的接触面减少了导轨滑动时的硬摩擦，同时避免金属直接接触带来的安装应力。支架前端的盖板通过四颗内六角螺丝固定，拆卸后可直接调整内部联轴器的锁紧位置，日常维护时无需拆解整个Z轴总成，大幅降低了设备调试的复杂度。

从安装边界来看，支架整体的宽度适配2020规格铝型材的安装间距，厚度方向预留了足够的联轴器容纳空间，不会与打印机底座的其他走线、限位开关组件产生干涉。支架侧面预留的螺纹孔可用于安装Z轴原点限位开关的触发片，无需额外设计限位开关的安装支架，进一步简化了整机的装配流程。实际运行过程中，该支架可承受Z轴平台上下运动带来的持续交变载荷，框型结构的抗形变能力远优于常规的L型分体固定座，在长时间打印大重量模型时，也不会出现支架变形导致的Z轴偏移问题，有效提升打印成品的尺寸精度与表面质量。
