34mm机身高度42型步进电机结构

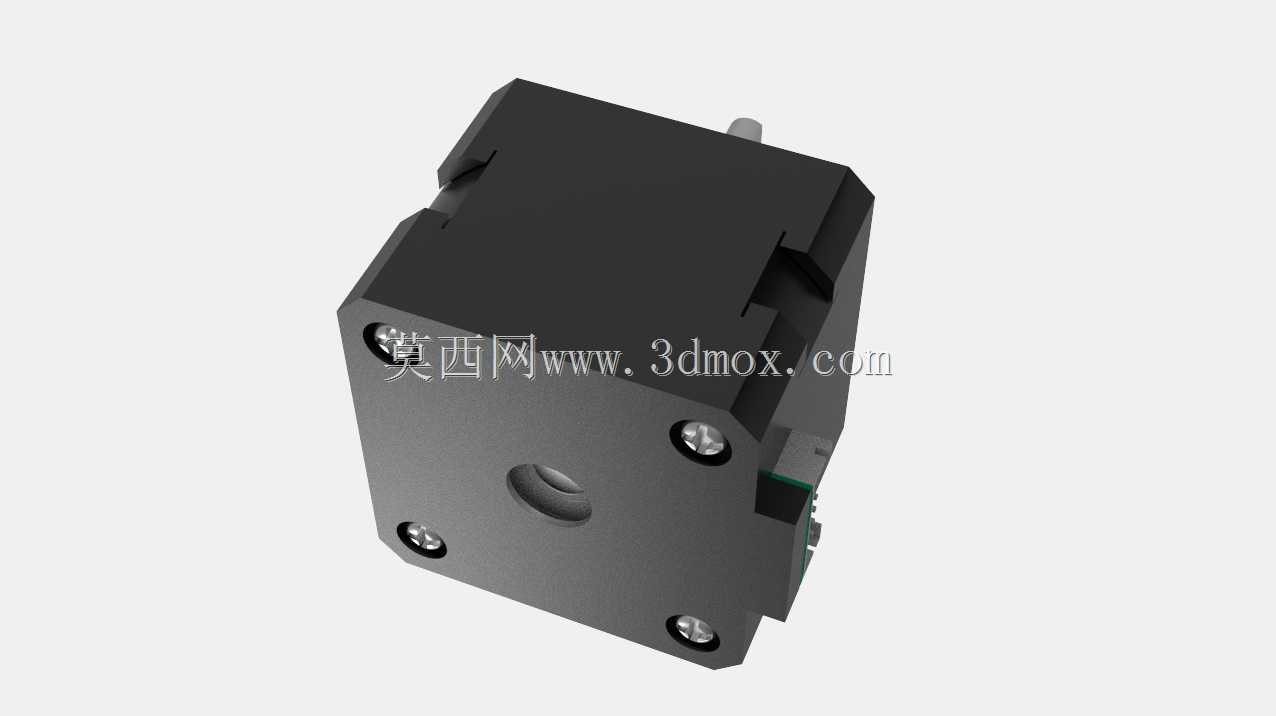

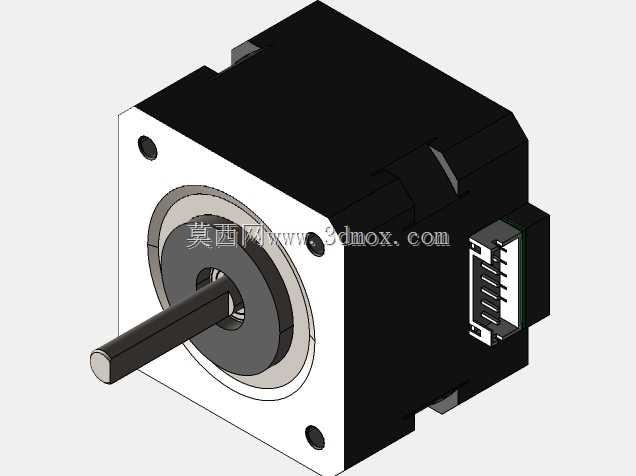

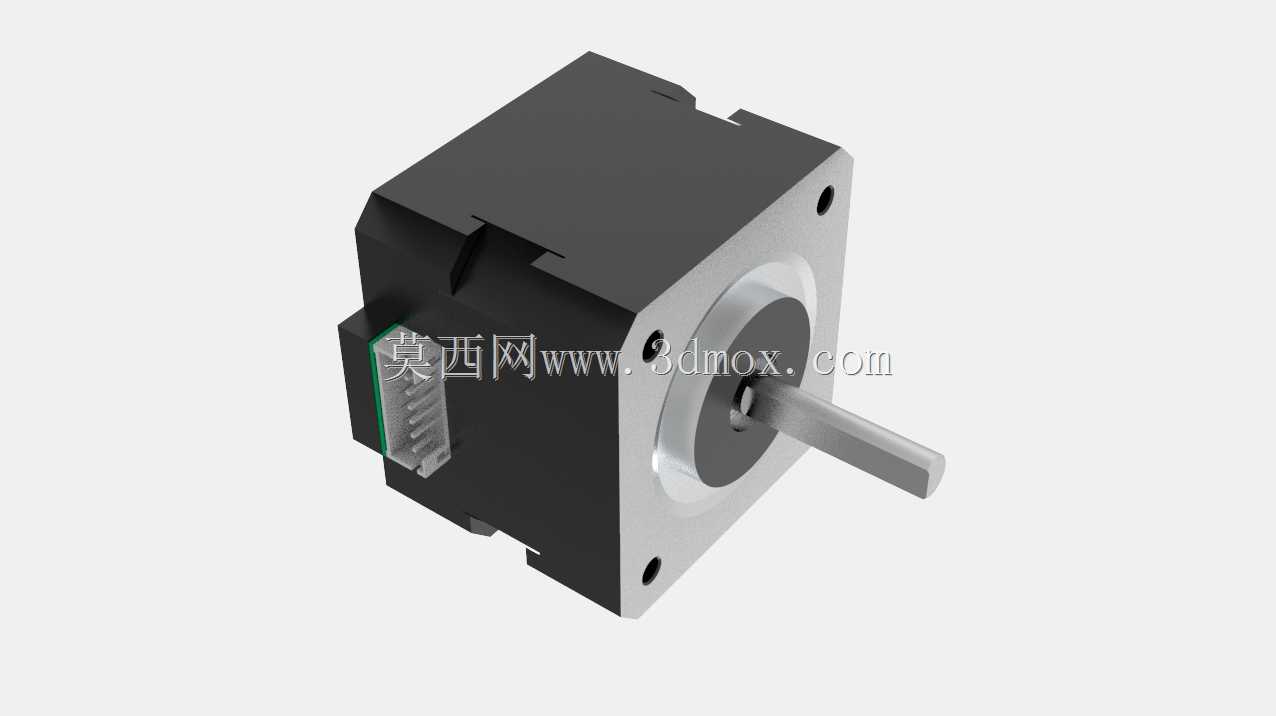

做桌面级FDM3D打印机结构选型的时候，机身高度34mm的42规格步进电机是绕不开的核心动力部件，这类电机的应用场景远不止3D打印，在小型桌面数控雕刻机、点胶机位移平台、小型自动化送料机构、智能仓储的小型分拣推板机构里，都能看到它的身影，核心原因是它的输出扭矩刚好匹配小负载高精度位移的需求，不会像更长机身的42电机那样冗余浪费安装空间，也不会像28、20规格的步进电机那样扭矩不足导致丢步。从设计思路上看，这个规格的电机采用标准42mm见方的安装法兰，法兰端面上的四个安装孔位完全遵循行业通用安装规范，孔位中心距31mm，适配市面上绝大多数标准42电机安装座、电机固定支架，不需要额外做转接件就能直接装配，输出轴采用标准D型切面设计，直径5mm，和同步轮、联轴器、丝杆锁紧件的适配性极强，装配时不需要额外做轴面加工，靠D面的平面配合锁紧螺丝就能传递扭矩，避免轴和传动件之间打滑。机身总高度控制在34mm，这个尺寸边界是经过大量场景验证的，在3D打印机的X、Y轴运动机构里，这个高度不会和运动中的打印平台、龙门结构产生运动干涉，同时机身尾部的出线端采用直插式排线座设计，接线时直接插对应线序的排线即可，不需要单独焊接每一根相线，能大幅缩短装配接线的时间，也能减少接线错误导致的电机烧损风险。从功能特性上看，这类两相四线步进电机在对应驱动板的匹配下，能实现1.8度的基础步距角，搭配16细分驱动时可以实现极低的运动振动，在3D打印送料挤出场景下，能精准控制耗材的送进量，保证打印出的模型壁厚均匀，不会出现送料不均导致的层纹、缺料问题；在位移平台驱动场景下，搭配T型丝杆或者同步带传动，能实现0.01mm级别的重复定位精度，满足小型精密设备的位移控制需求。设计建模的时候，要特别注意安装边界的预留：电机机身的方形外壳公差一般在±0.1mm以内，做安装座的内孔避让时要留出足够的间隙，避免装配时出现卡滞；输出轴的伸出长度要和所搭配的传动件匹配，过长会导致传动件顶到电机端盖，过短会导致锁紧螺丝无法完全固定在D型切面上；尾部的排线座要留出至少10mm的接线操作空间，避免设备组装完成后无法插拔排线，给后期维护造成阻碍。另外电机前端盖的轴承位是精度核心，建模时要还原轴承的装配台阶，保证输出轴的径向跳动控制在合理范围内，避免高速运转时出现轴抖动，影响设备的运行精度。
