BIGTREETECH SKR迷你V1.1控制板结构设计

　　这款控制板是面向桌面级FDM 3D打印机开发的核心主控硬件，在桌面级增材制造设备的电控系统中承担运动指令解析、执行部件驱动、外设信号交互的核心作用，可适配多数入门级到进阶级桌面3D打印机的改装与原厂装配需求，也可用于小型数控雕刻机、轻型自动化运动平台的电控核心搭建。从实际工程应用角度看，该控制板采用紧凑化布局设计，整体外形适配小型桌面设备的有限安装空间，板载预留的安装孔位完全匹配通用3D打印机电控仓的标准安装孔距，安装边界可兼容多数现成设备的电控安装位，无需额外修改安装支架即可完成替换装配。板上集成了多路桥式步进电机驱动接口，可直接对接X/Y/Z/E四个运动轴的步进电机，驱动插槽采用标准化设计，

　　支持用户根据负载需求更换不同电流等级的驱动模块，无需改动板载电路即可适配不同扭矩的步进电机。接口布局上，将USB通讯接口、TF卡插槽布置在板边易操作位置，方便用户进行固件刷写、打印文件读取操作，限位开关接口、温度传感器接口、热端与热床加热输出接口均采用防呆接插设计，装配时可降低接反线路的概率，减少现场装配的出错成本。板载的电源输入回路做了分区隔离，大电流加热回路与信号控制回路分开布线，可降低大电流通断时对弱信号采集的干扰，提升温度采样、运动脉冲信号的传输稳定性。板上预留的散热焊盘可直接贴装散热片，适配长时间连续打印工况下的发热元件散热需求，避免高温工况下驱动模块、主控芯片出现过热降频或保护停机的问题。

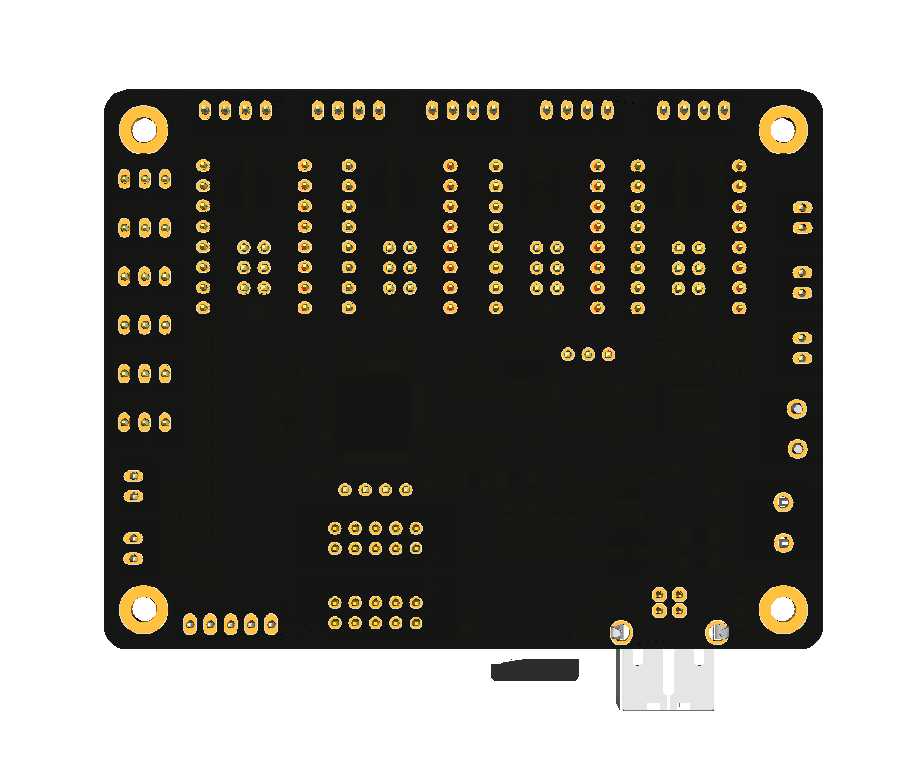

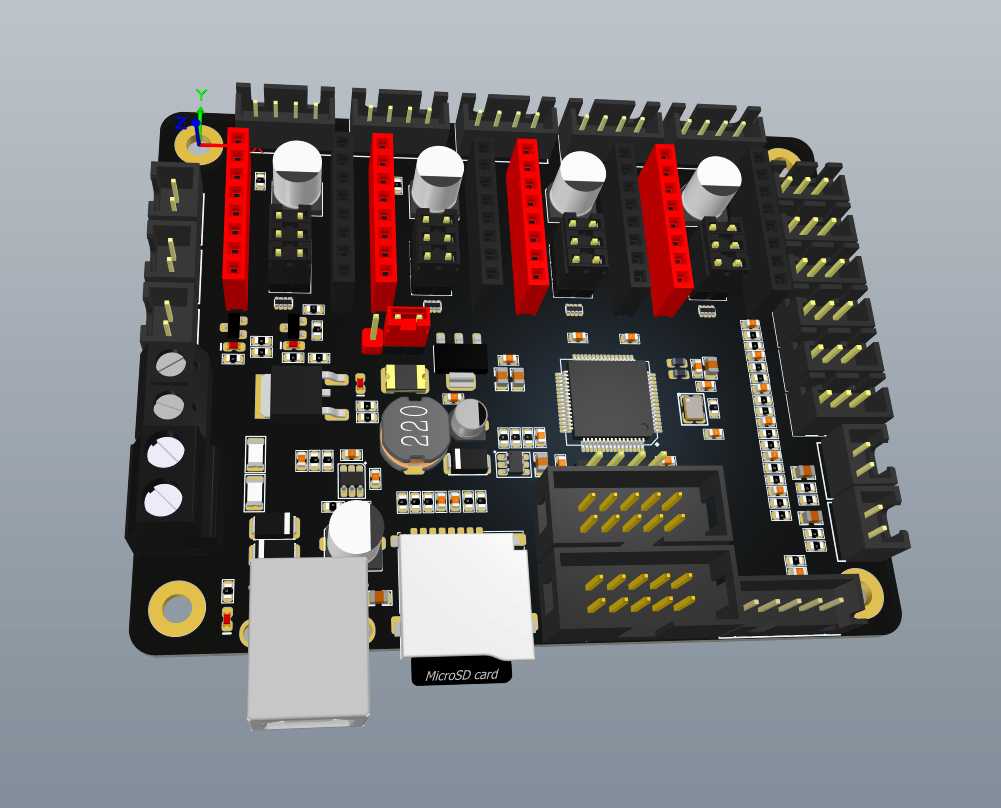

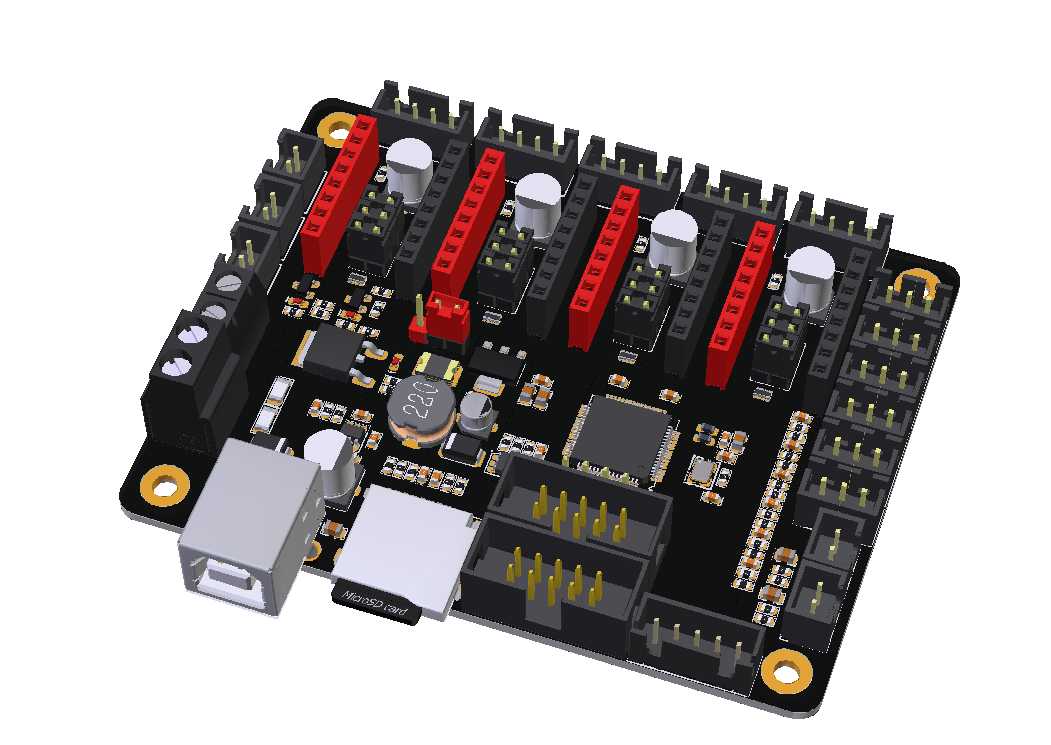

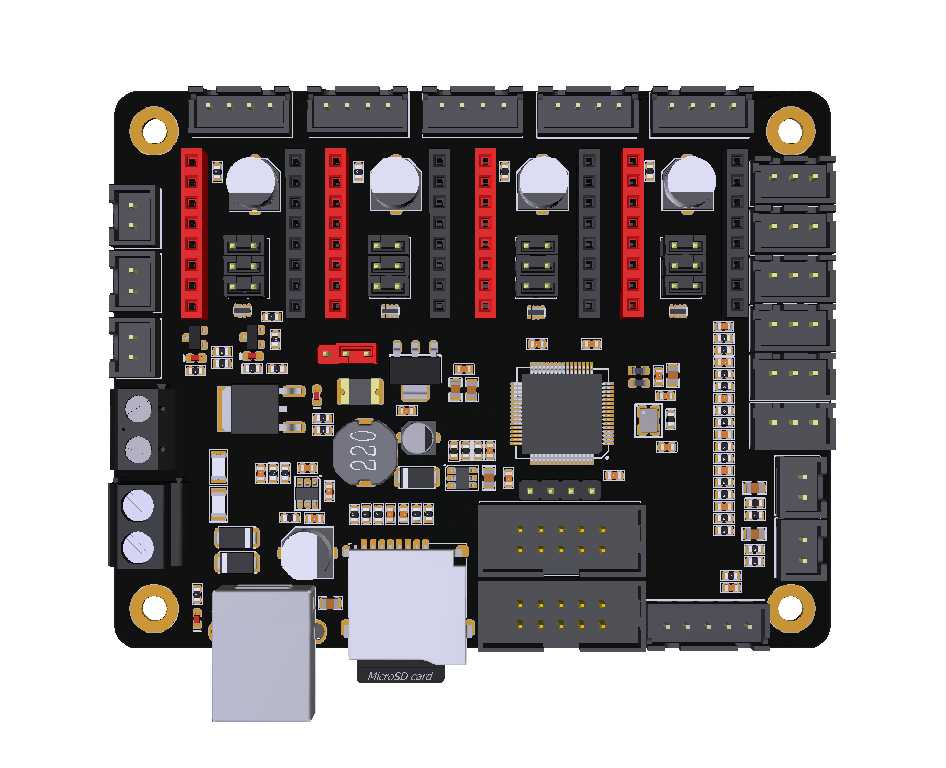

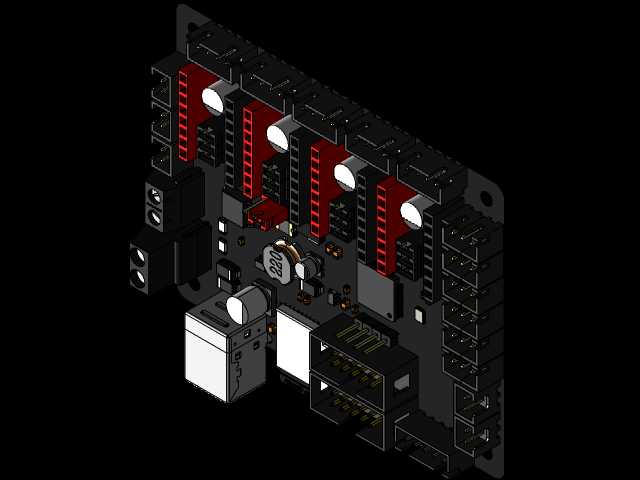

　　设计过程中充分考虑了桌面级设备的装配维护需求，所有外接接口均布置在板卡的外侧边缘，接线时无需拆卸其他周边部件即可完成线路插拔，后期维护更换的操作门槛更低。板载的状态指示灯可直观反馈电源、运行、故障状态，现场调试时无需连接上位机即可快速判断板卡的工作状态，提升设备调试排障的效率。从结构建模角度看，该模型完整还原了板卡上所有接插件、电容、芯片、接口的实际外形尺寸与安装位置，可直接用于设备电控仓的结构干涉检查，也可用于装配演示动画、设备维修培训课件的制作，帮助结构设计人员在整机设计阶段提前验证电控部分的布局合理性，避免后期开模或装配时出现空间干涉、接线不便等工程问题。
