垂直SD卡槽款迷你LCD12864显示控制板

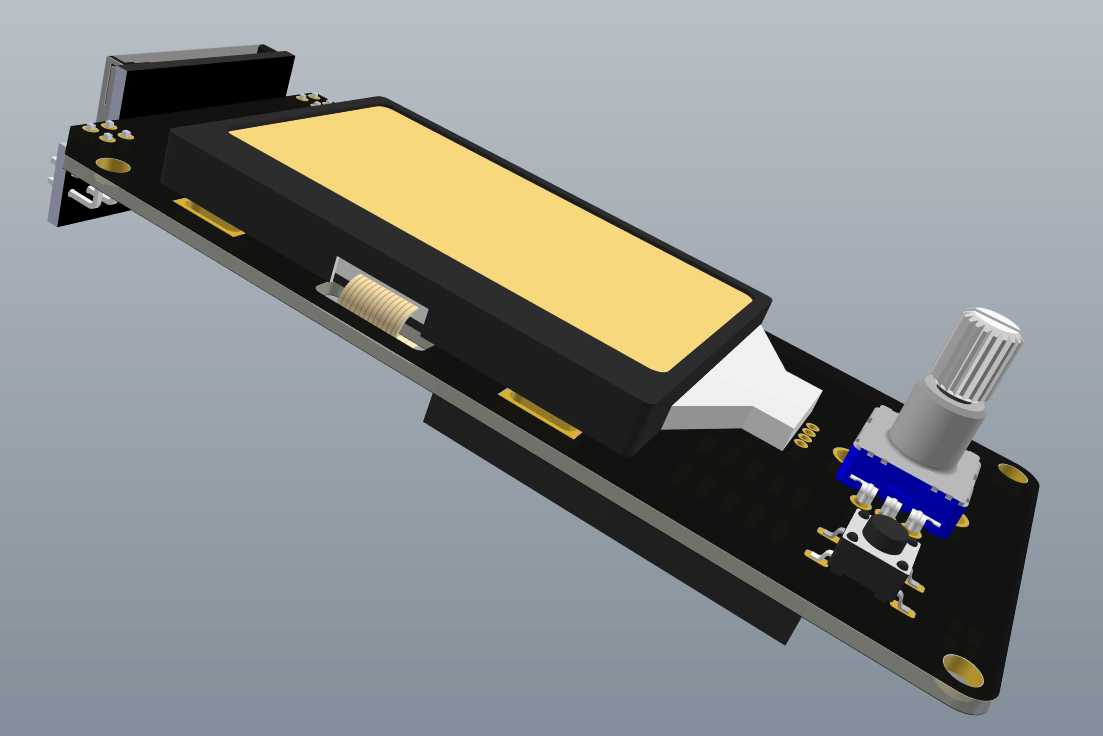

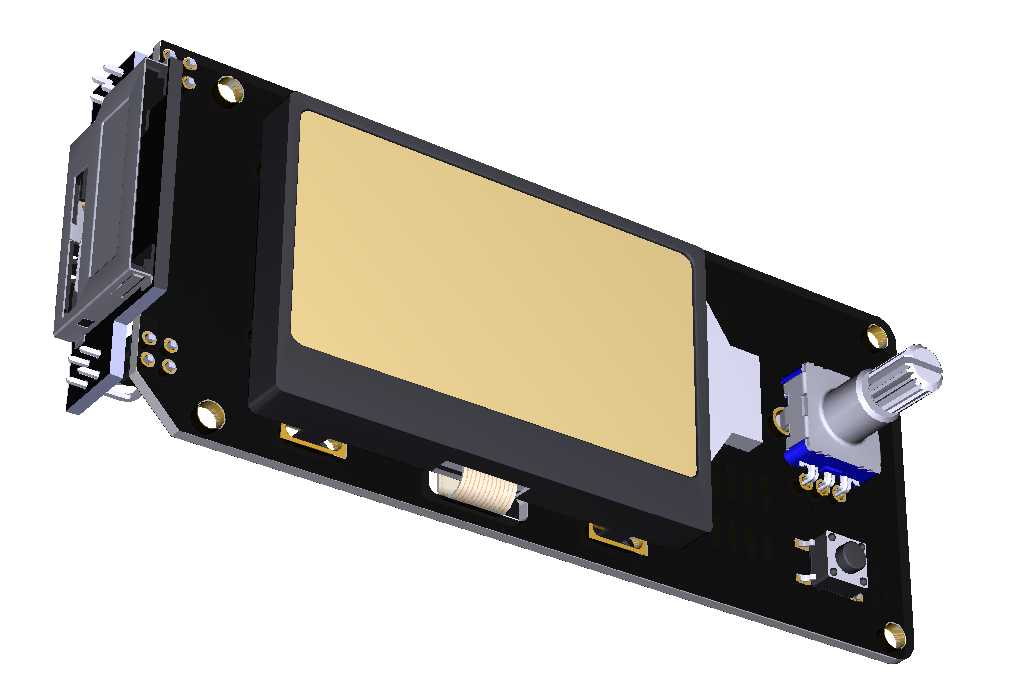

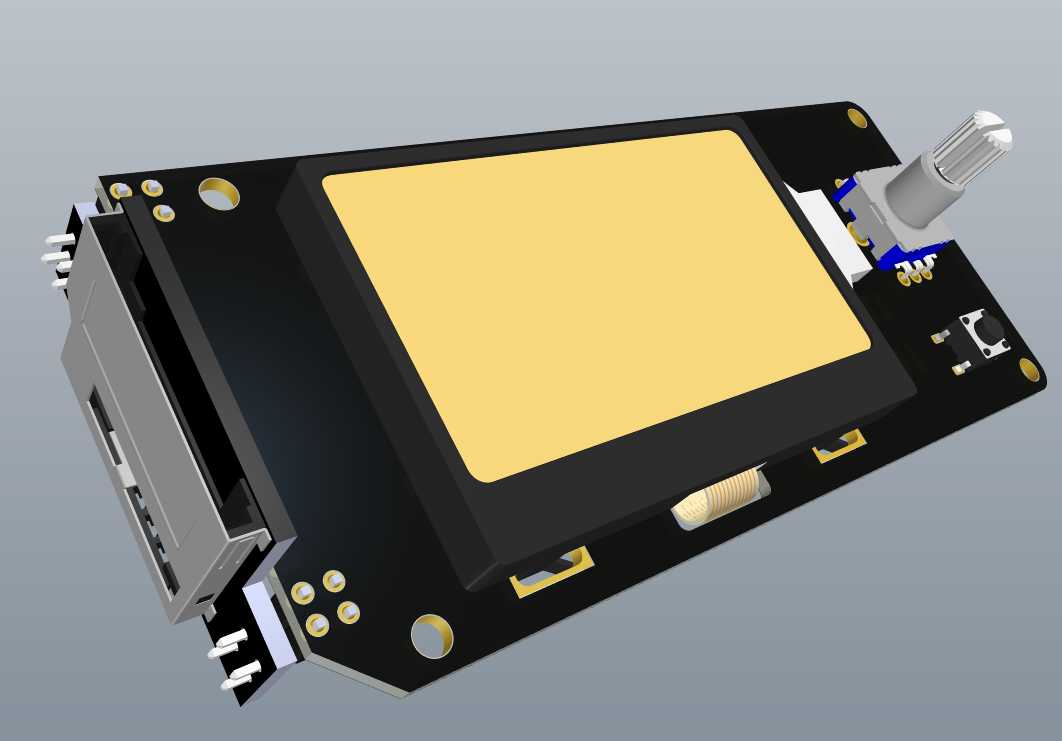

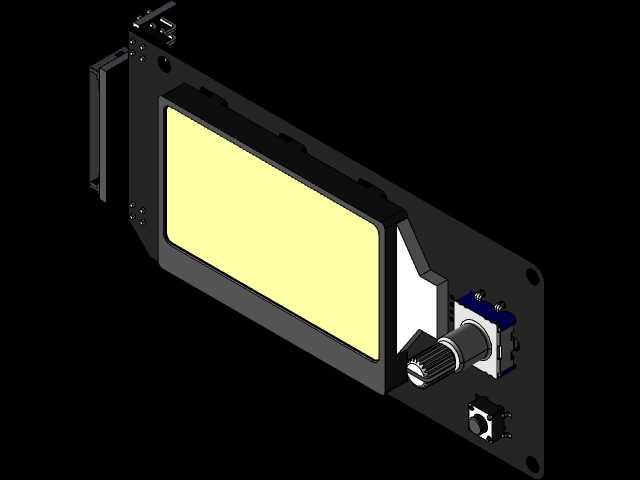

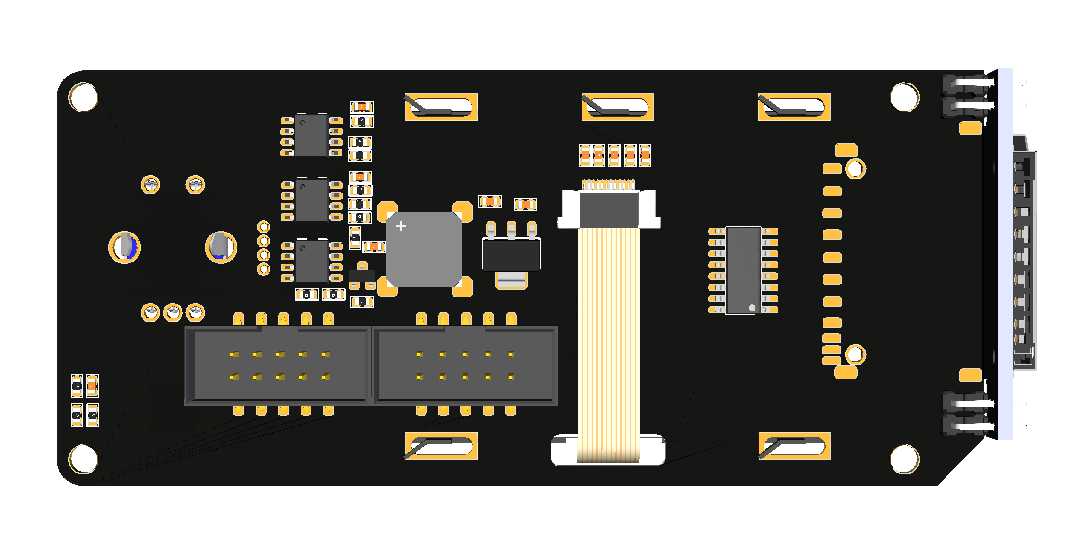

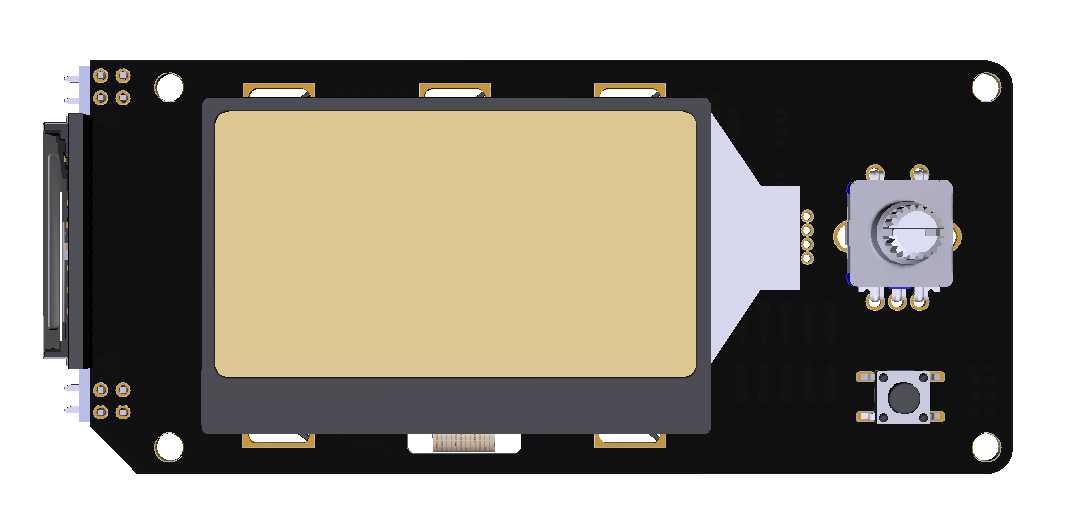

　　在桌面级数控设备、小型自动化控制终端、DIY创客项目的人机交互环节，这类带旋转编码器与实体按键的LCD12864显示单元是十分常用的交互载体，区别于常规平行布局的卡槽设计，这款产品将SD卡插槽设置为与主板垂直的方向，能大幅压缩设备面板后方的纵向安装空间，适配内部走线局促、安装深度有限的紧凑设备壳体。从结构设计层面看，整板采用矩形PCB布局，板载12864点阵液晶模块覆盖有防护层，避免装配过程中刮花显示区域；板端集成的旋转编码器带防滑滚花旋钮，可实现参数快速调节、菜单选项切换，旁侧的独立轻触按键承担确认、复位等高频操作功能，接口区域采用直插排针设计，兼容主流控制主板的插接标准，无需额外定制转接线材。安装边界上，

　　PCB板四角预留了标准固定孔位，孔位间距符合小型显示模块的通用安装规范，可直接通过铜柱固定在设备面板内侧，面板开孔仅需匹配显示屏与旋钮的露出尺寸即可，垂直布局的SD卡槽在插取存储卡时，不会与主板后方的排线、其他板载元件产生空间干涉，即便设备内部已经布置了驱动板、电源模块等部件，也能顺利完成存储卡的插拔操作。实际应用中，这类显示控制板常被用于3D打印设备的脱机控制终端、小型雕刻机的参数显示面板、恒温实验设备的状态显示单元，能够实时反馈设备运行参数、工作进度、故障代码等信息，配合旋转编码器的操作逻辑，无需外接鼠标键盘即可完成全参数设置。设计过程中充分考虑了板载元件的布局合理性，SD卡槽的垂直安装结构做了焊点加固处理，

　　避免反复插拔存储卡导致的焊盘脱落，旋钮与按键的操作行程做了适配优化，按压与旋转的阻尼感适合工业场景下的戴手套操作，显示屏的安装高度与PCB板保持合理间距，预留了背光模块的散热空间，长时间连续运行也不会出现局部过热导致的显示异常。整板的外轮廓尺寸控制紧凑，不会占用过多设备内部的宝贵空间，对于需要在有限壳体内部集成控制、显示、电源多模块的小型设备而言，这种布局的显示单元能有效降低整体结构的设计难度，减少安装干涉排查的工作量。
