沃龙2号4ER20型3D打印机挤出机底座结构

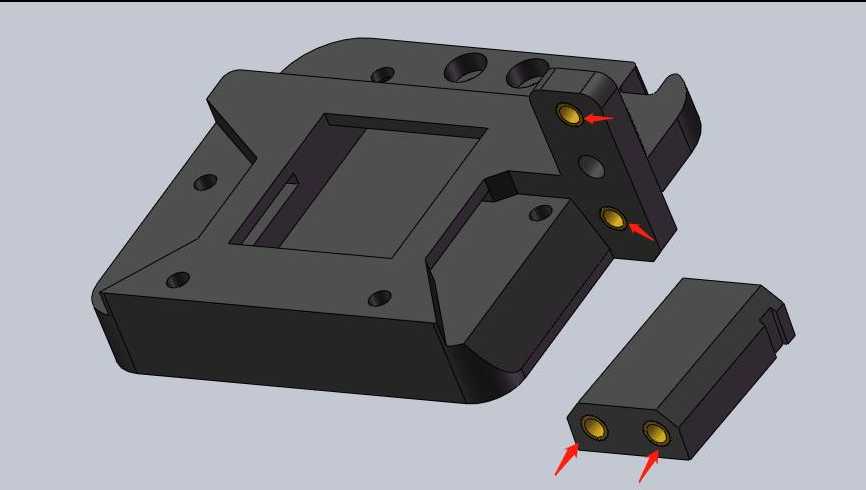

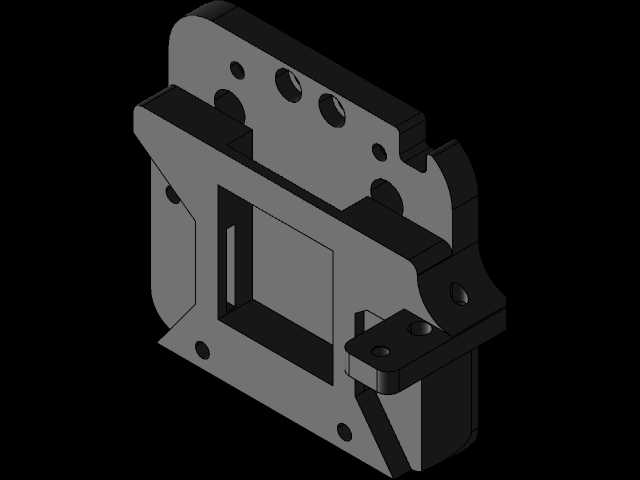

　　作为桌面级FDM 3D打印设备的核心承载构件，这款适配沃龙2号机型的ER20规格挤出机底座，直接决定了近端送料结构的运行稳定性与长期打印精度。在日常桌面制造、创客原型打样、小批量功能件试制等常见应用场景中，挤出机底座需要持续承受送丝轮压合、步进电机高频启停、散热风扇持续振动带来的交变载荷，一旦基座出现形变或者安装位偏移，就会直接引发送丝打滑、层纹错位、堵头等常见打印故障，因此该部件的结构设计从一开始就围绕刚性保障与安装适配两个核心方向展开。从实际安装边界来看，该底座的安装孔位完全匹配voron2.4机型的X轴滑台安装基准，预留的电机固定位可直接适配42型挤出步进电机，ER20夹头的安装同轴度公差控制在0.02mm以内，

　　能够保证送丝路径与热端进料口完全对中，避免丝材在送进过程中出现弯折剐蹭。底座侧面预留的散热风道安装位，可直接贴合固定挤出机散热风扇与导风罩，保证近端挤出的散热效率，避免热量上延导致的丝材提前软化堵头。设计过程中特意对受力集中的电机安装柱、热端连接位做了加厚处理，同时在非受力区域做了合理的镂空减重，既保证整体结构刚性满足高速打印的抗振需求，又不会给X轴滑台带来额外的负载负担，不会影响打印过程中X轴的高速往复运动精度。底座上还预留了探针安装位、线材走线卡扣位，能够兼容自动调平传感器的安装，同时规整挤出机部分的线材排布，避免高速运动过程中线材剐蹭打印件或者机架结构。从实际使用的角度出发，该底座的安装面平面度经过校准，

　　能够保证挤出机与X轴滑台的贴合度，不会出现安装倾斜导致的喷头垂直度偏差，所有固定孔位都做了沉头设计，安装后螺丝端面不会突出基座表面，避免运动过程中出现干涉。针对ER20挤出结构的送丝路径，底座内部的走丝通道做了顺滑倒角处理，没有尖锐棱角，能够减少丝材送进过程中的阻力，搭配近端挤出的大送丝力，即便打印TPU等柔性耗材也能保证送丝顺畅，不会出现送丝滞后的问题。
