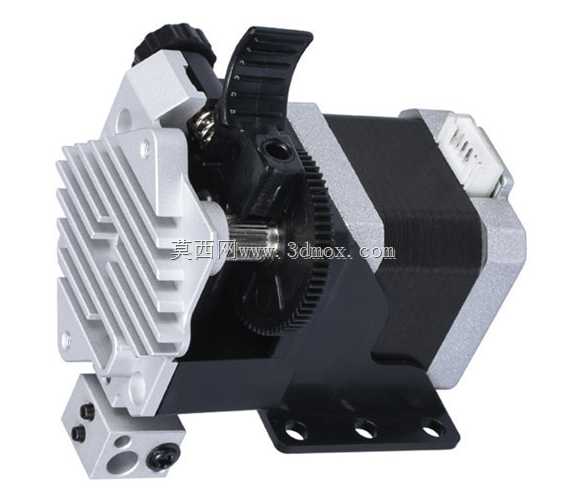

3D打印机用Titan Aero近程挤出送料机构

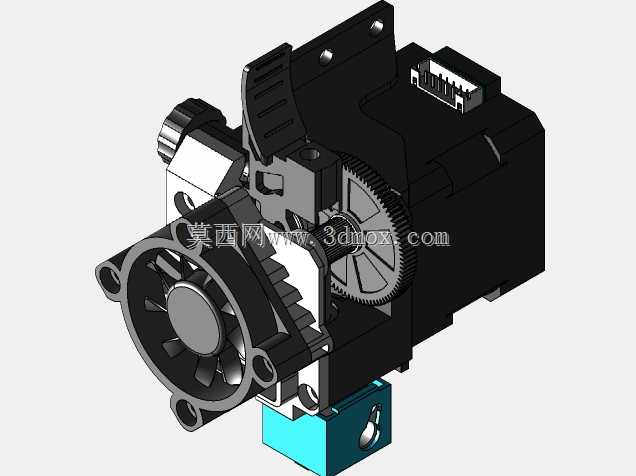

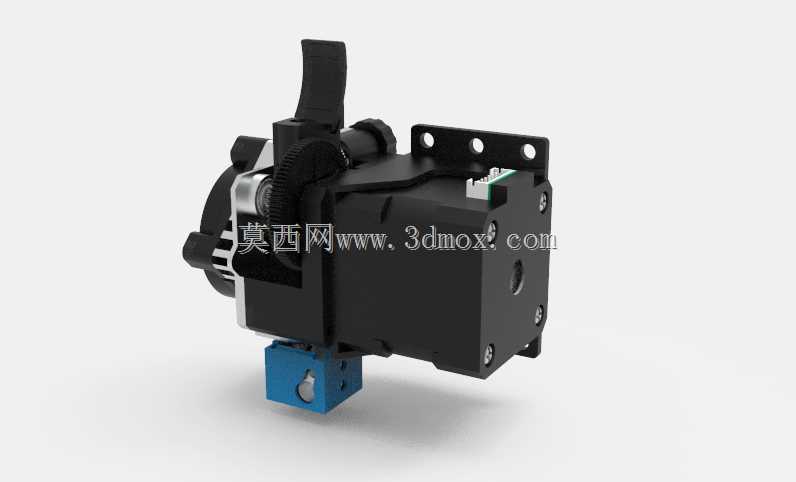

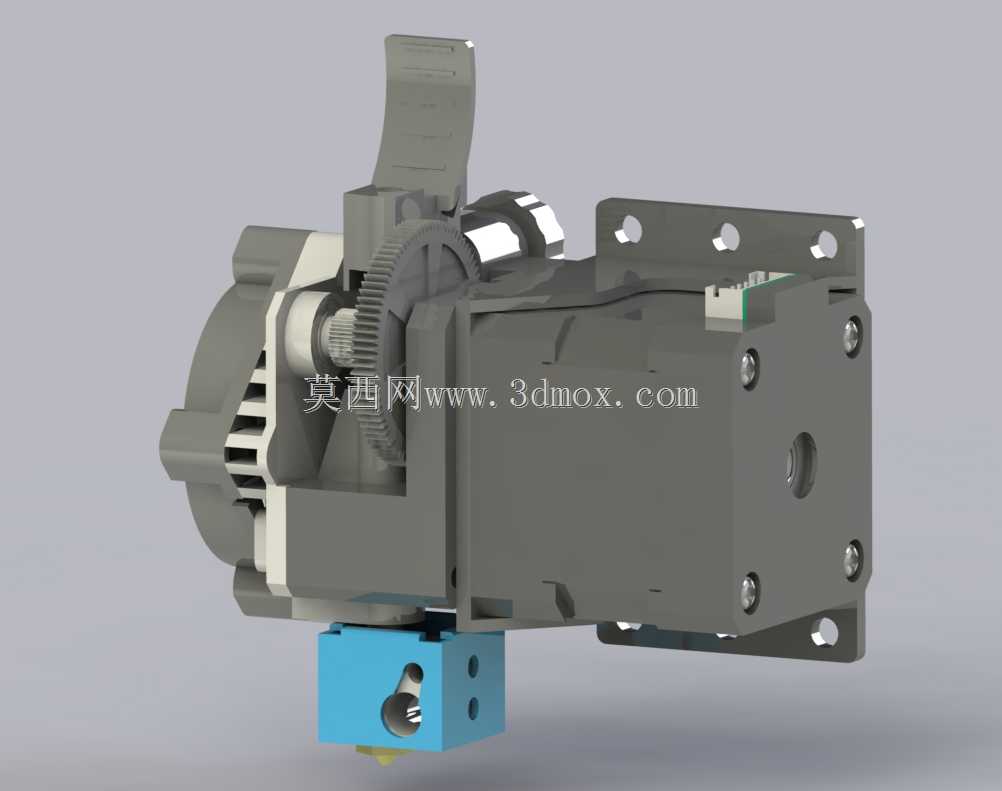

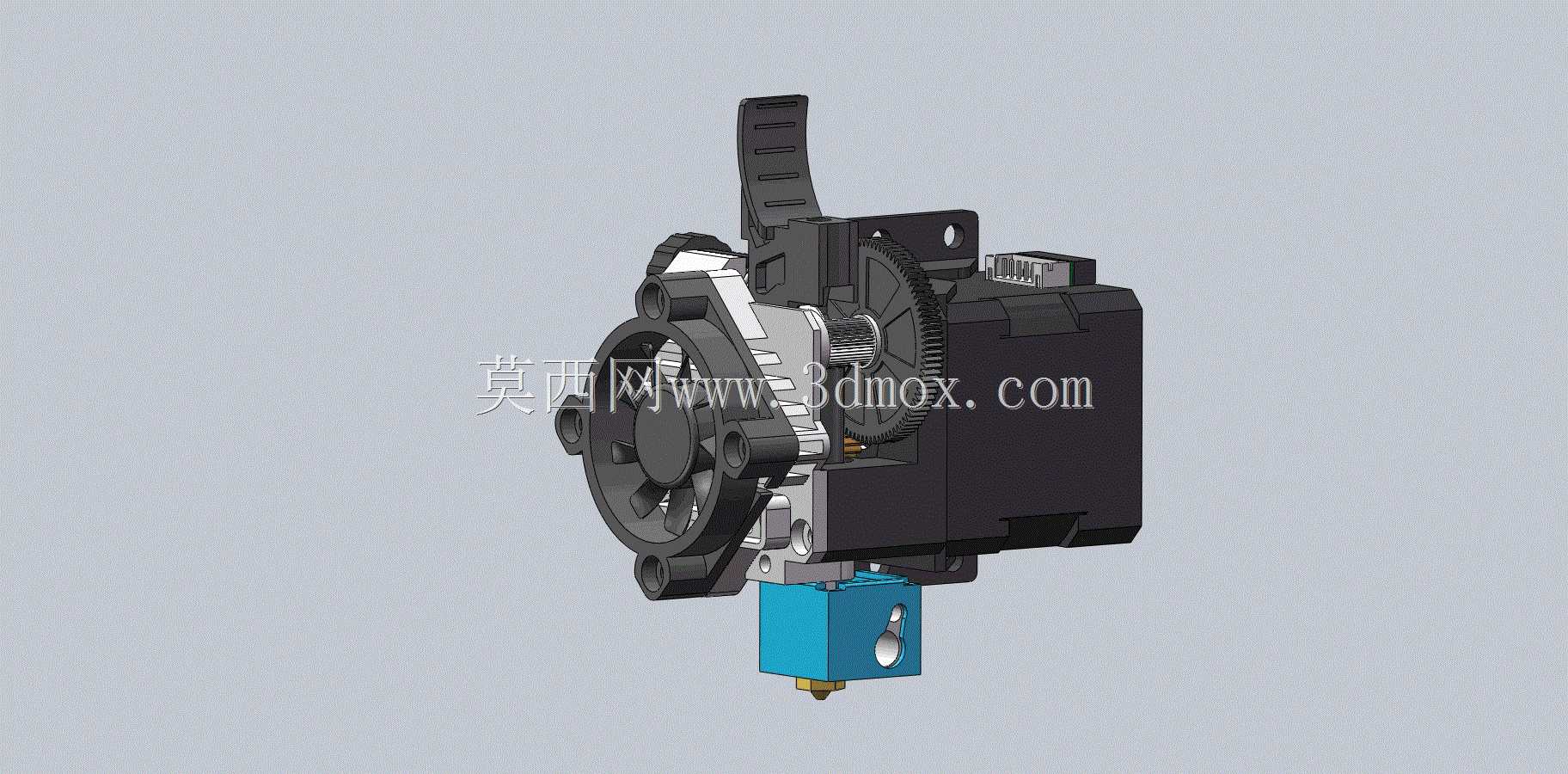

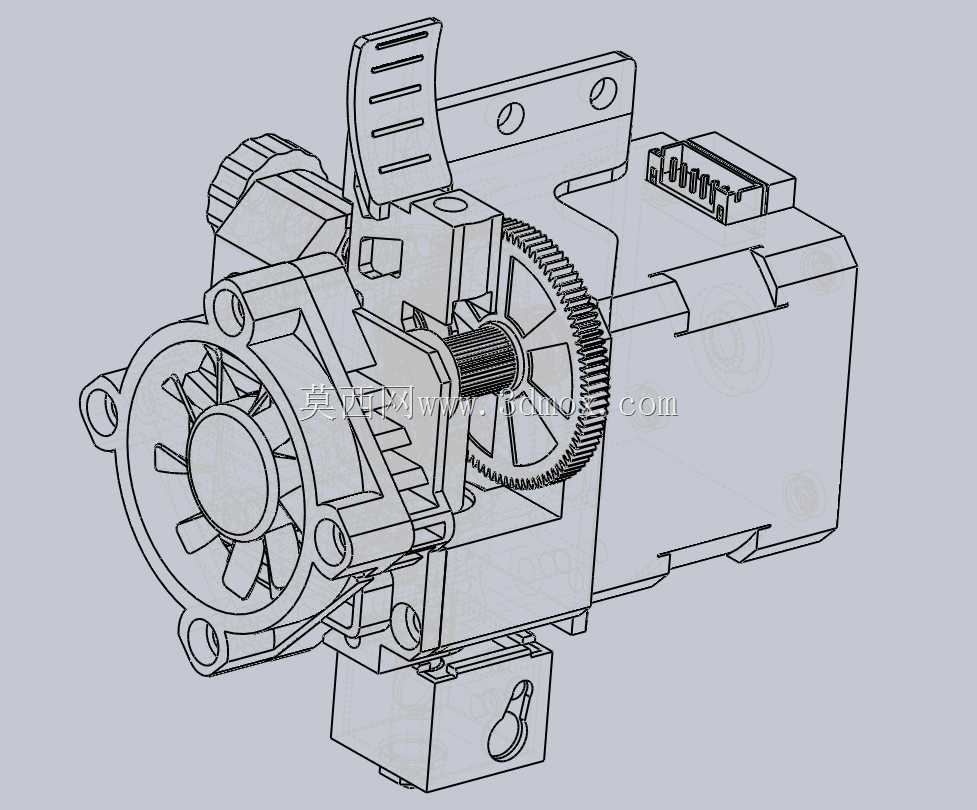

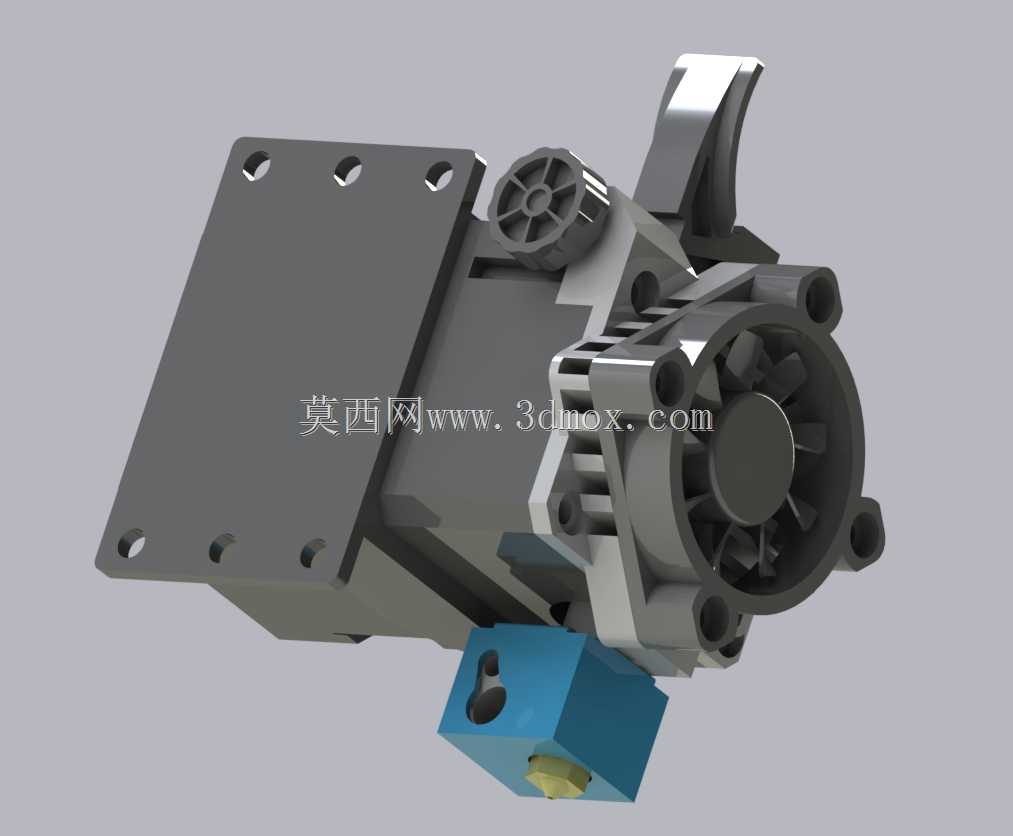

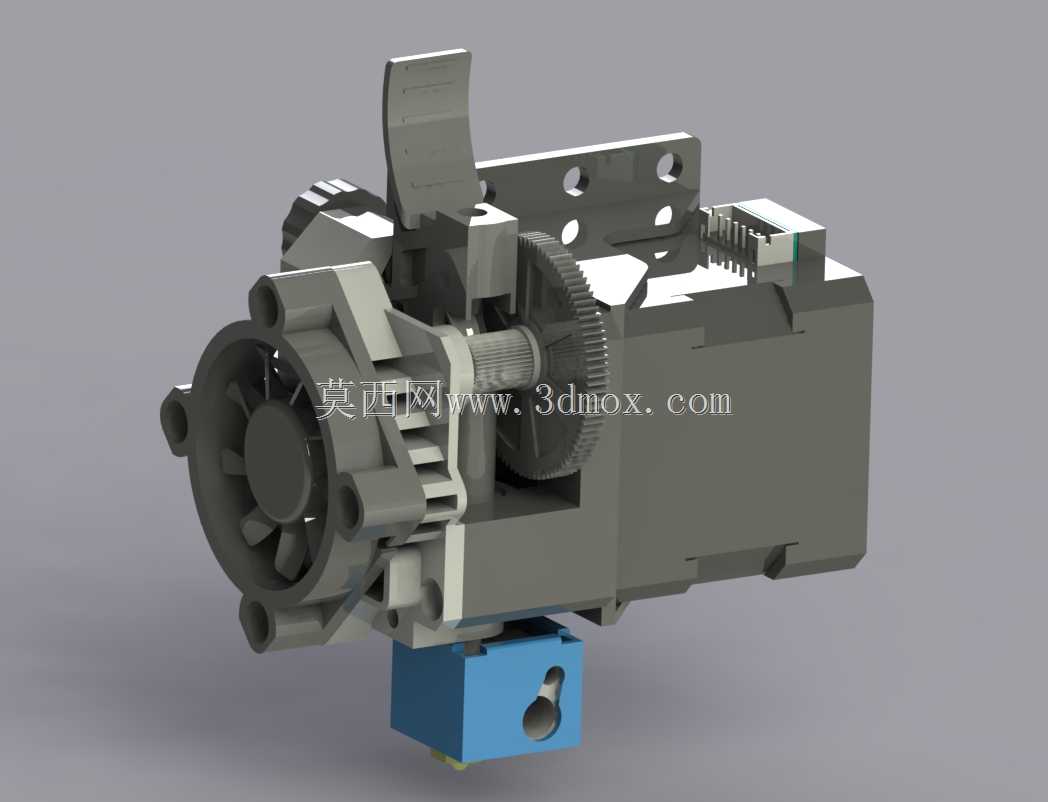

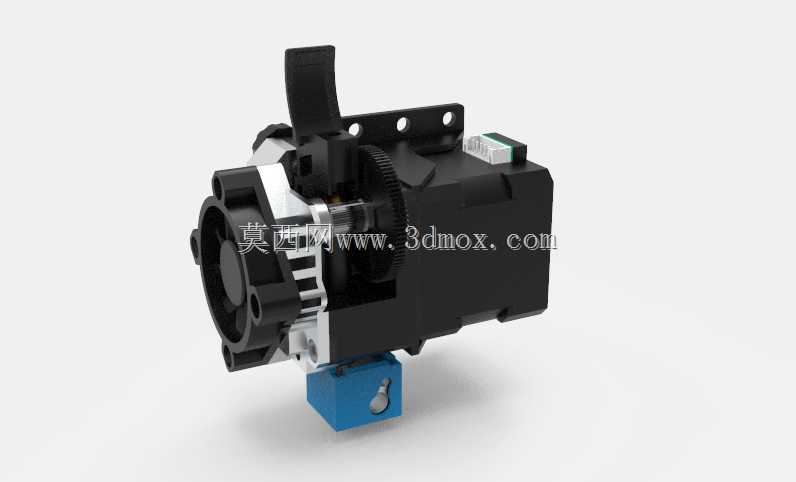

在桌面级FDM 3D打印设备的送料系统选型与改装场景中，近程挤出结构一直是兼顾打印精度与耗材适配性的核心方案，这款Titan Aero挤出装置正是针对这类需求开发的集成化送料挤出组件。不同于远程挤出将送料步进电机布置在机架远端、通过长距离PTFE导管输送耗材的结构，该装置将送料驱动齿轮、减速传动组、步进动力单元与加热熔融热端做了紧凑的同轴集成，整体安装后直接固定在打印头运动滑台上，送料齿轮到熔融喷嘴的耗材路径长度被压缩到极短，能大幅降低送料动作的响应延迟，在打印TPU、TPE这类柔性耗材时，不会出现长导管内耗材弯折、送料失步的问题，同时在高速打印、回抽动作频繁的工况下，能精准控制耗材的进退料量，减少拉丝、漏料这类常见打印缺陷。从结构设计逻辑来看，该装置的安装基准面做了标准化的孔位布局，安装孔的位置公差经过校准，能直接适配市面上多数采用2020、2040铝型材搭建的桌面级3D打印机X轴滑台安装位，不需要使用者额外做大量的转接件设计，安装时仅需要对齐安装孔位、锁紧紧固螺丝即可完成机械固定，后续接线仅需要连接步进电机驱动线、热端加热棒与热敏电阻线路，就能完成硬件适配。装置的送料压臂采用了带锁紧扳手的快调结构，扳开压臂就能快速穿入耗材，压合后通过内置的弹簧提供稳定的压料力，保证送料齿轮与耗材之间有足够的摩擦力，不会出现送料打滑的问题，同时压料力可以通过侧面的调节螺丝做微调，适配不同硬度、不同直径的打印耗材。传动部分采用了大减速比的齿轮组设计，用小体积的步进电机就能输出足够的送料扭矩，在驱动硬质PLA、ABS耗材或者高粘度的工程耗材时，不会出现扭矩不足导致的送料卡顿。装置末端集成的蓝色加热块组件做了标准化的喷嘴安装接口，兼容市面上通用的M6螺纹打印喷嘴，使用者可以根据打印需求更换不同口径的喷嘴，适配不同层厚、不同打印速度的工况。整个装置的外形轮廓做了避让设计，安装后不会与打印机的机架、限位开关、自动调平传感器等周边部件产生运动干涉，运动过程中整体的重量分布经过优化，不会因为打印头重量过大导致X轴运动惯性超标，影响打印件的表面质量与尺寸精度。在日常维护场景中，该装置的齿轮组、压料臂都可以通过拆卸少量螺丝完成拆解，方便使用者清理送料齿轮上残留的耗材碎屑，更换磨损的送料齿轮或者调整热端的加热组件，不需要整体更换整个挤出单元，能降低长期使用的维护成本。
