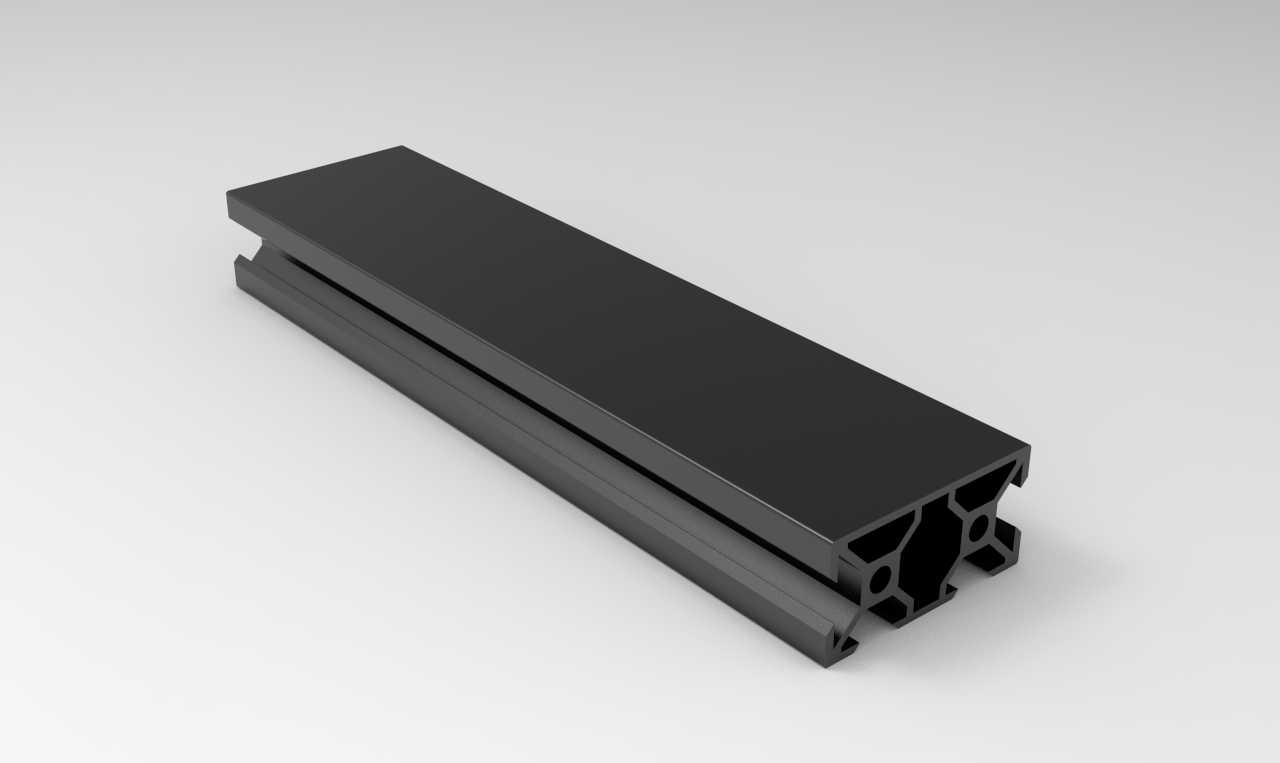

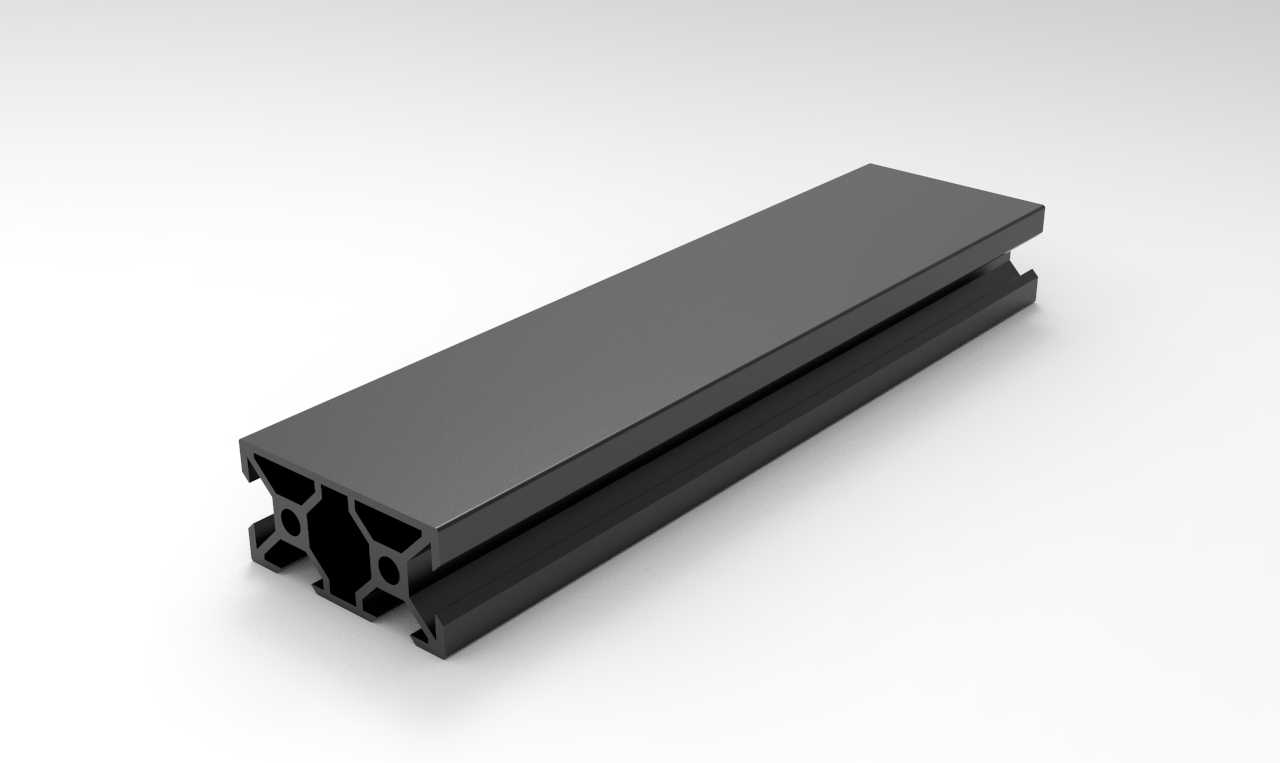

工业框架用40系列槽型铝挤型材结构

　　这类槽型铝挤型材是自动化设备机架、生产线防护围栏、检测设备台架搭建场景里的核心基础构件，日常做设备改型、小型工装台搭建时，选型阶段最先要核对的就是型材的截面槽宽、安装孔位间距以及单根型材的端面承重边界，避免后期装配时出现连接紧固件卡不进槽、拼接后框架整体挠度超差的问题。从截面结构来看，这款型材采用多腔加强筋设计，中空的腔体结构在保证整体抗弯抗扭性能的前提下，尽可能压缩了材料用量，相比同截面尺寸的实心方钢，整体重量能降低六成以上，对于需要频繁移位的小型测试台架、移动式工装架来说，能大幅降低移动时的负载，也能减少底部脚轮的选型压力。型材两侧的通长T型槽是核心装配结构，槽口尺寸适配标准的T型螺栓、弹片螺母，

　　装配时不需要在型材本体上额外打孔攻丝，只需要将预置螺母滑入槽内对应位置，就能完成横梁、竖撑、面板安装件的快速固定，后期调整框架层间距、加装传感器安装支架、走线槽的时候，只需要松开对应位置的紧固件就能调整位置，不会破坏型材本身的结构强度，相比传统方管焊接的框架，装配效率能提升数倍，也不会出现焊接变形导致的框架尺寸超差问题。做三维建模的时候，这类型材的建模重点要还原槽口的倒角尺寸、腔体加强筋的壁厚参数，以及端面的中心定位基准，因为实际装配时，多根型材拼接需要依靠角码、内置连接件完成定位，如果模型里的槽口尺寸、安装基准面有偏差，导出工程图下料后，现场装配就会出现拼接缝隙过大、连接螺丝无法对齐孔位的问题。另外要注意型材的安装边界，

　　单根型材作为横梁使用时，跨距不能超过对应截面的承重限值，两端固定在竖撑上时，要根据承载的设备重量核算型材的变形量，比如搭载小型输送线、检测相机支架的时候，要在横梁中部加装加强撑，避免长期负载出现型材下弯的情况。型材表面做的阳极氧化处理，日常车间环境下使用不容易出现锈蚀、表面刮花掉漆的问题，不需要额外做表面喷涂处理，下料切割后只需要对端面的毛刺做倒角处理，就能直接投入装配，对于小批量设备定制、生产线快速改造的场景来说，能大幅缩短项目的交付周期。平时做设备框架设计时，这类40系列型材常和同规格的角件、端盖、蹄脚、活动脚轮配合使用，搭建不同高度、不同承载等级的台架结构，不管是小型电子件组装工作台，还是设备外围的安全防护栏，都能通过不同长度的型材拼接实现，不需要开模定制特殊截面的构件，能有效降低非标设备的设计和制造成本。
