5英寸FPV专用显示驱动板组件结构设计

这套显示驱动组件主要面向FPV第一视角操控场景开发，核心适配穿越机、遥控模型车等载具的实时图传显示需求，也可拓展用于小型嵌入式监控终端、便携检测设备的视频输出单元。整套组件由5英寸LED显示面板与配套驱动电路板两部分组成，显示面板采用窄边框封装结构，驱动板通过FPC软排线与面板连接，排线预留足够弯折余量，适配不同安装空间的走线需求，避免装配过程中排线折损导致的显示故障。

功能层面，这套组件支持NTSC与PAL两种制式视频信号自动切换，无需手动拨码调整，可适配不同规格的图传发射设备，减少现场调试的操作步骤。显示面板分辨率为480×800，水平与垂直可视角度均达到160度，大视角设计可满足操作者在不同姿态下观察画面的需求，不会因为视角偏移出现画面偏色、亮度骤降的问题。驱动板供电采用DC12V直流输入，适配多数模型设备、便携工控设备的常规供电电压，整机功耗控制在1.1W以内，低功耗设计可降低供电端负载，延长便携设备的续航时长。信号响应时间控制在12ms以内，可满足高速移动场景下的画面流畅显示需求，避免画面拖影影响操控判断。

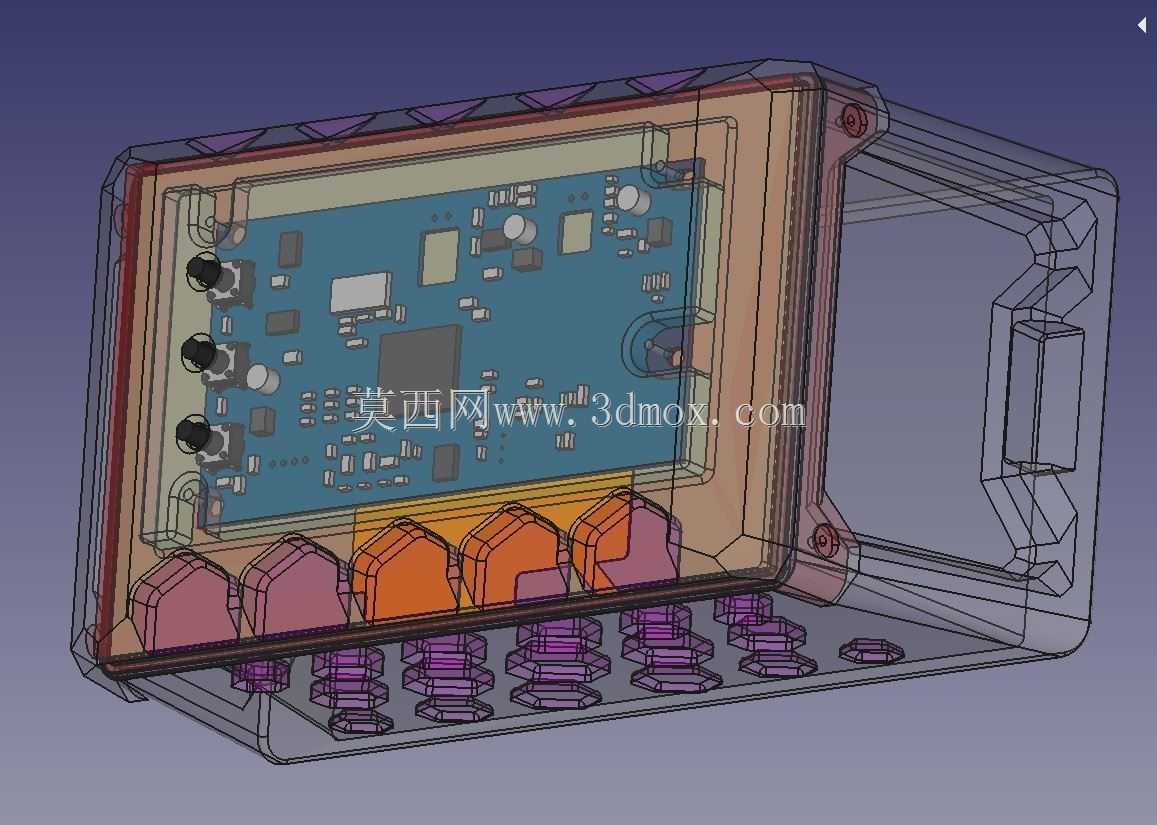

结构设计上，驱动板采用沉金工艺PCB布局，核心解码芯片布置在板卡中心区域，周边排布滤波电容、接口元件，板卡边缘预留标准安装孔位，孔位间距符合小型嵌入式设备的通用安装规范，可直接通过铜柱固定在设备壳体内，无需额外设计转接支架。显示面板的安装边界可根据壳体结构做适配固定，面板边缘预留0.5mm的装配公差余量，可抵消壳体注塑成型的尺寸误差，降低装配难度。双向视频输入接口可支持两路视频信号切换，适配搭载前视、后视双摄像头的载具使用场景，无需额外加装视频切换模块。

从选型适配角度看，这套组件的结构尺寸紧凑，驱动板与显示面板的叠装厚度控制在较低范围，不会占用过多设备内部空间，适合对安装体积有严格要求的便携类设备。板卡上的接口采用侧插式布局，走线方向与板卡平面平行，可进一步压缩整机厚度方向的空间占用，适配超薄壳体的设计需求。在实际装配过程中，需要注意FPC排线的弯折半径不小于3mm，避免排线内部铜箔断裂，同时驱动板的核心芯片区域需要预留一定的散热空间，无需额外加装散热片即可满足长时间工作的散热需求，连续工作4小时以上板卡表面温度不会超过环境温度15摄氏度，可稳定运行在各类常规户外使用场景。
