迷你LCD12864液晶显示模块结构设计

　　在嵌入式开发、小型工控终端、桌面级DIY电子设备的设计场景中，显示模块作为人机交互的核心输出部件，其结构合理性直接影响整机的装配效率与长期使用稳定性，这款迷你LCD12864显示模块的结构设计，正是围绕小尺寸设备的紧凑安装需求展开。从实际使用场景来看，这类小尺寸点阵液晶常被用于小型3D打印机的状态显示面板、桌面级传感器数据终端、迷你数控电源的参数显示界面，或是学生电子竞赛作品的交互输出端，这类场景普遍要求显示部件占用空间小、安装固定方式灵活，同时能兼容常规的手动调节与复位操作。

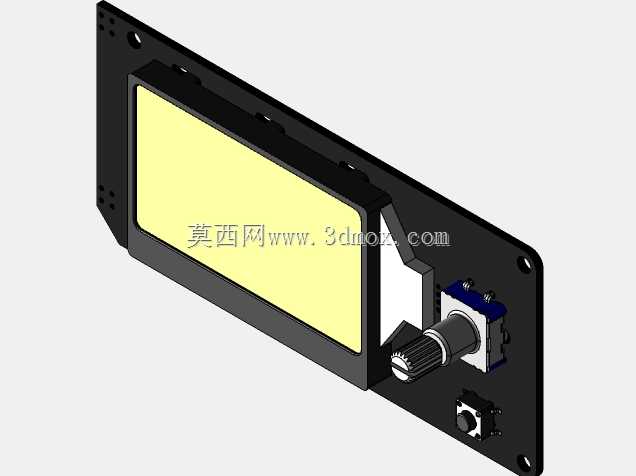

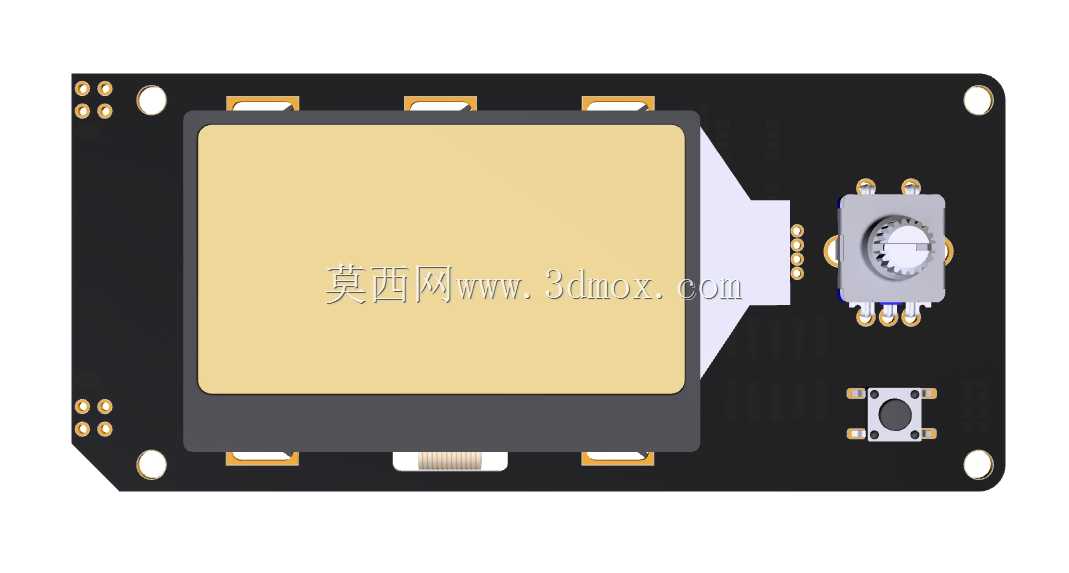

　　设计过程中首先划定了安装边界，PCB基板采用长条形圆角设计，四个角位预留了标准M2螺丝安装孔，孔位间距匹配通用小型电子设备的面板开孔规范，可直接通过铜柱固定在设备壳体内部，也能借助板边预留的半孔焊盘做直插式焊接固定，适配不同的装配工艺需求。板载元件的布局充分考虑了操作便利性，将对比度调节电位器设置在板端靠近侧边的位置，设备组装完成后无需拆开壳体，就能通过面板预留的小孔用螺丝刀调节屏幕显示对比度；复位按键布置在电位器旁，同样预留了对应操作空间，方便用户在设备死机时快速复位。屏幕本体通过黑色塑料边框与PCB基板固定，边框与屏幕之间预留了0.2mm的缓冲间隙，避免装配时挤压屏幕造成液晶漏液，屏幕排线采用下接式FPC软排线连接，排线出口处设计了白色的排线加固座，减少反复插拔或震动导致的排线松脱风险。

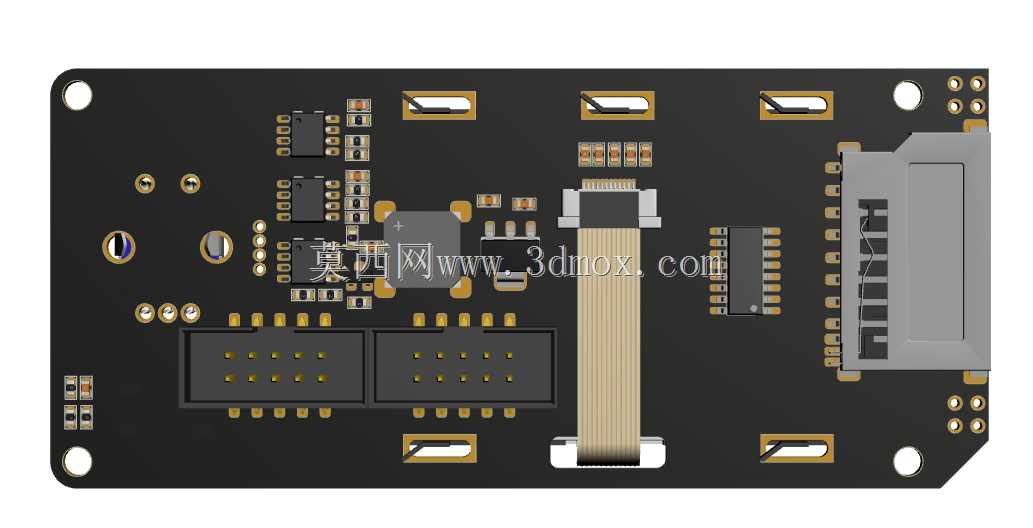

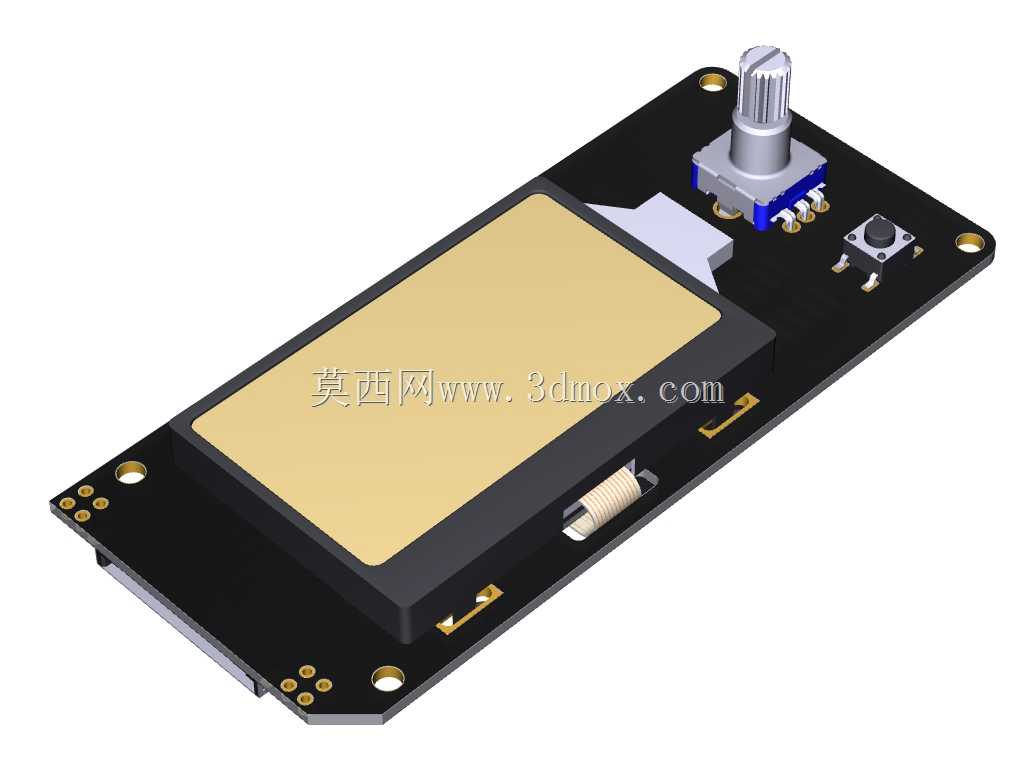

　　板上还预留了背光供电的焊盘位置，可根据实际使用需求选择是否焊接背光供电元件，适配低功耗设备与常规显示设备的不同需求；板边的金手指接口采用标准2.54mm间距设计，可直接插接在常规的单片机开发板排针上，也能通过杜邦线连接，降低了选型后的接线难度。电位器选用带滚花旋钮的立式型号，既支持螺丝刀调节，也能在面板开孔尺寸足够的情况下直接手动旋转调节，兼顾不同设备的面板设计方案。整体结构没有冗余的突出部件，所有元件高度均控制在屏幕本体的高度差范围内，安装后不会与设备内部的其他电路板、结构件产生干涉，板上的定位缺口也对应了常规液晶模块的安装定位柱位置，可直接替换同尺寸的常规12864模块，无需修改原有设备的安装结构。
