轻重颗粒分离去石机结构设计

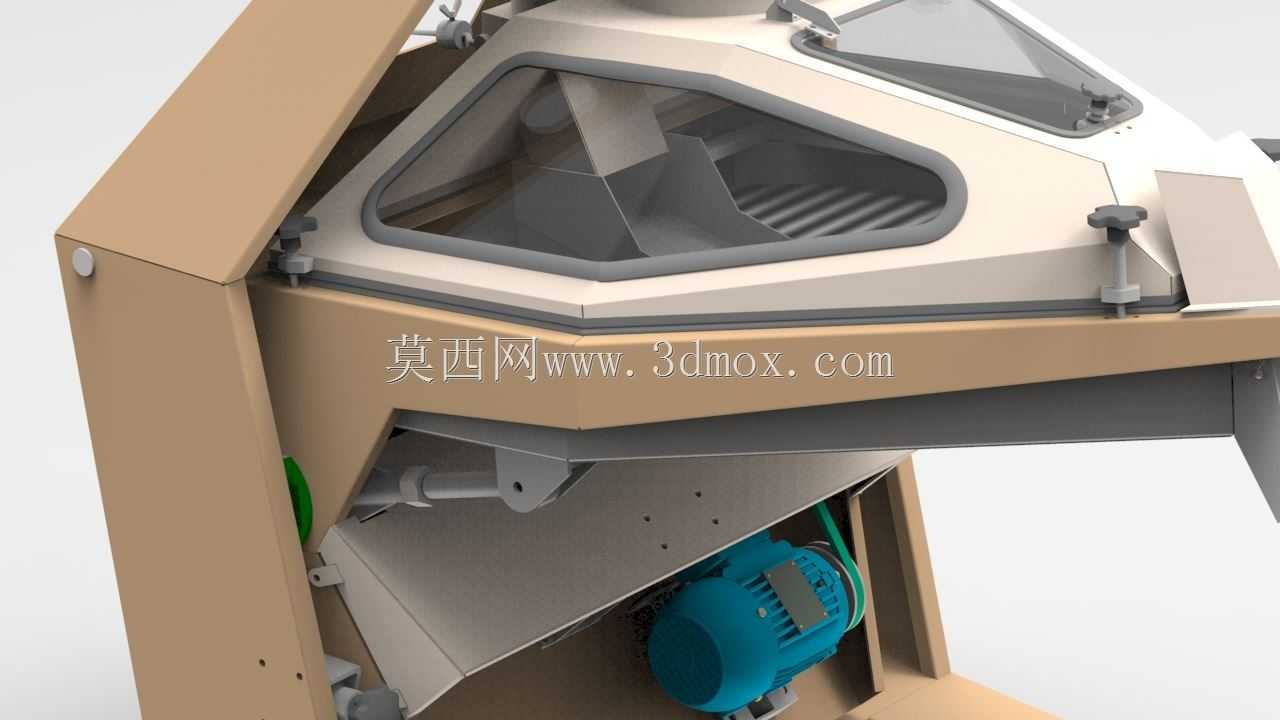

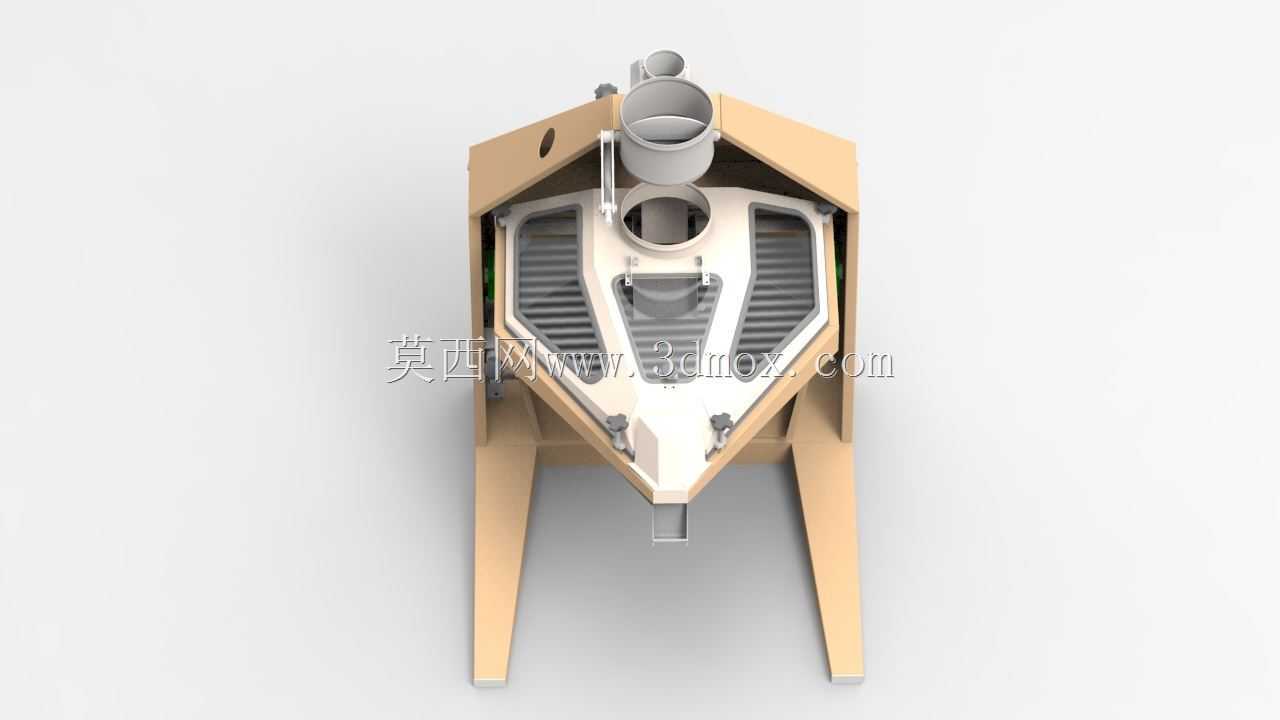

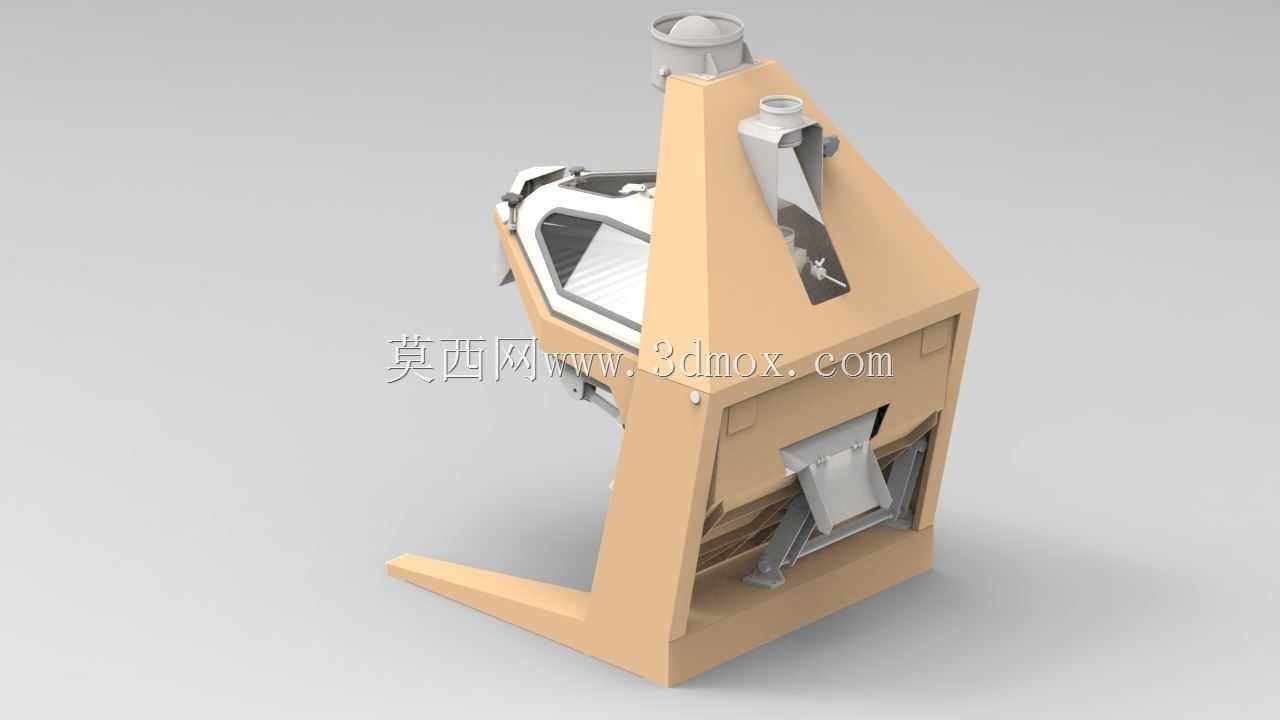

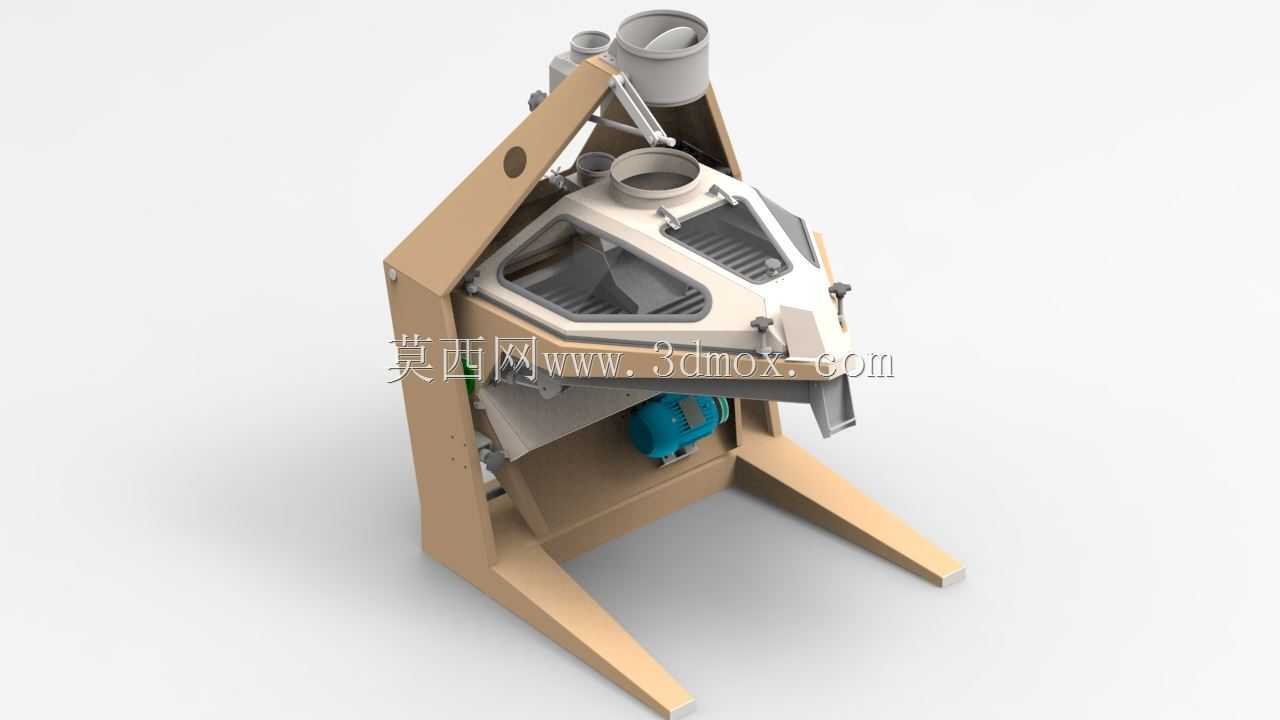

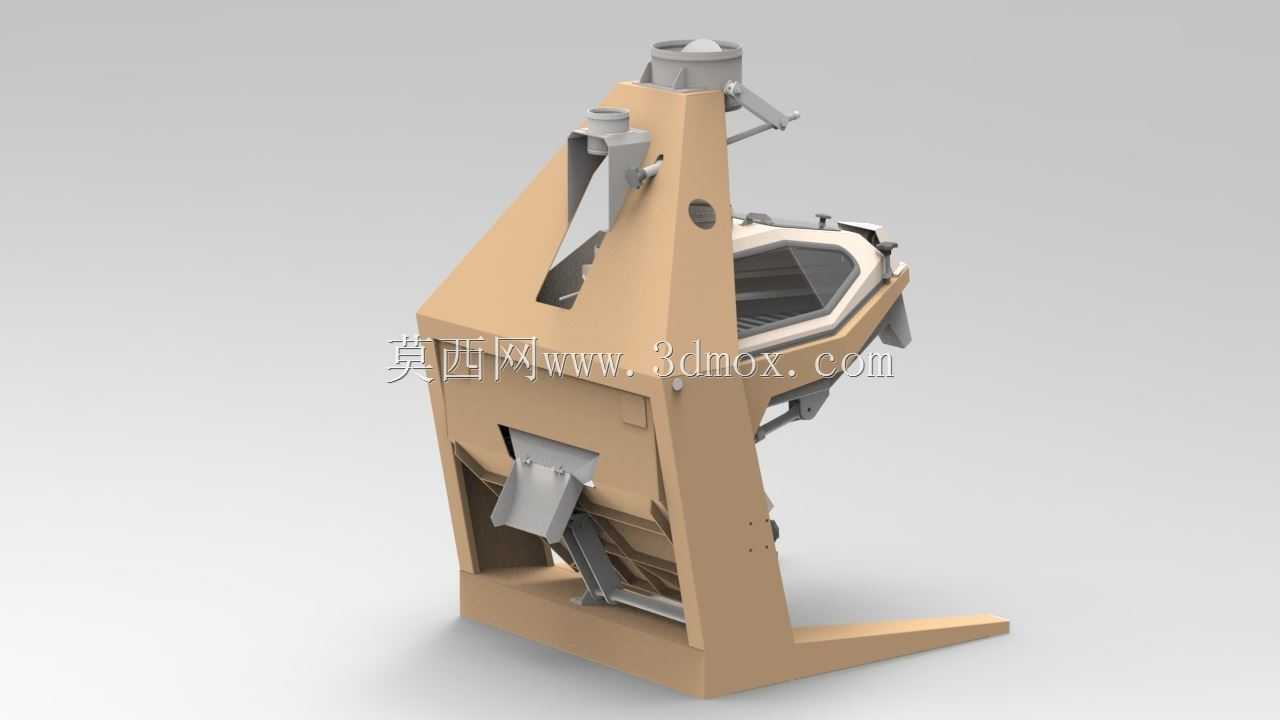

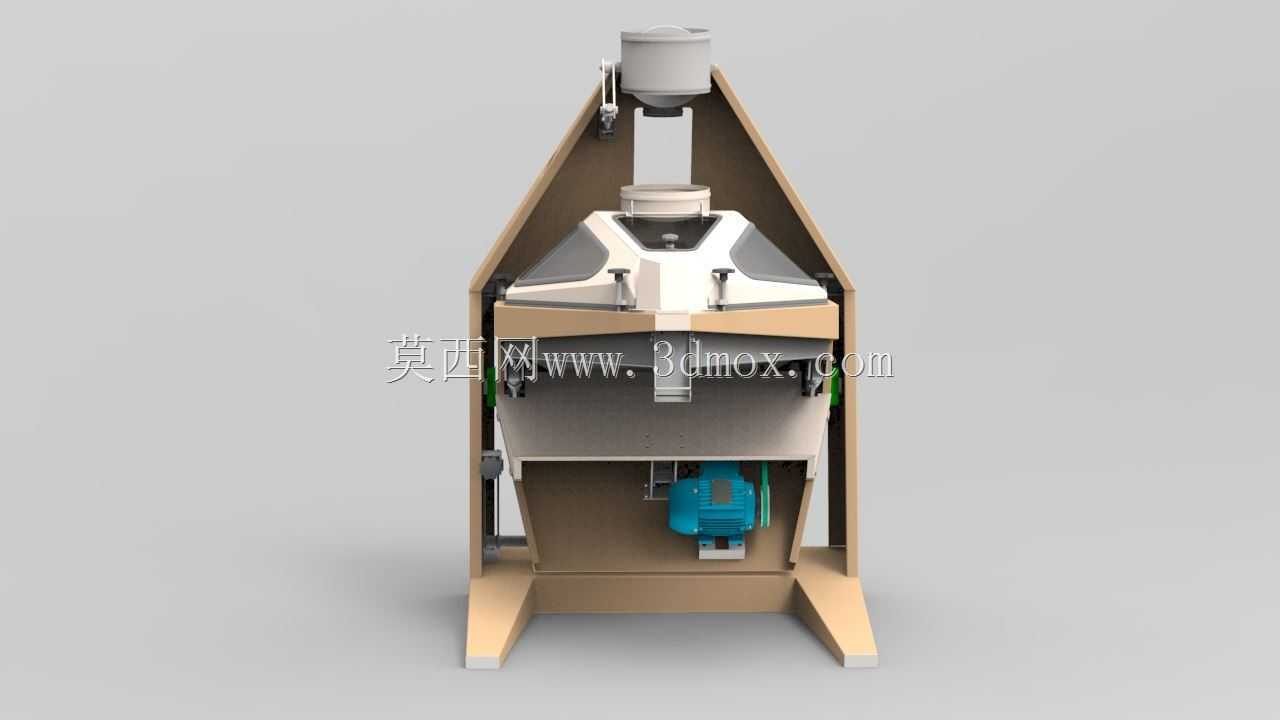

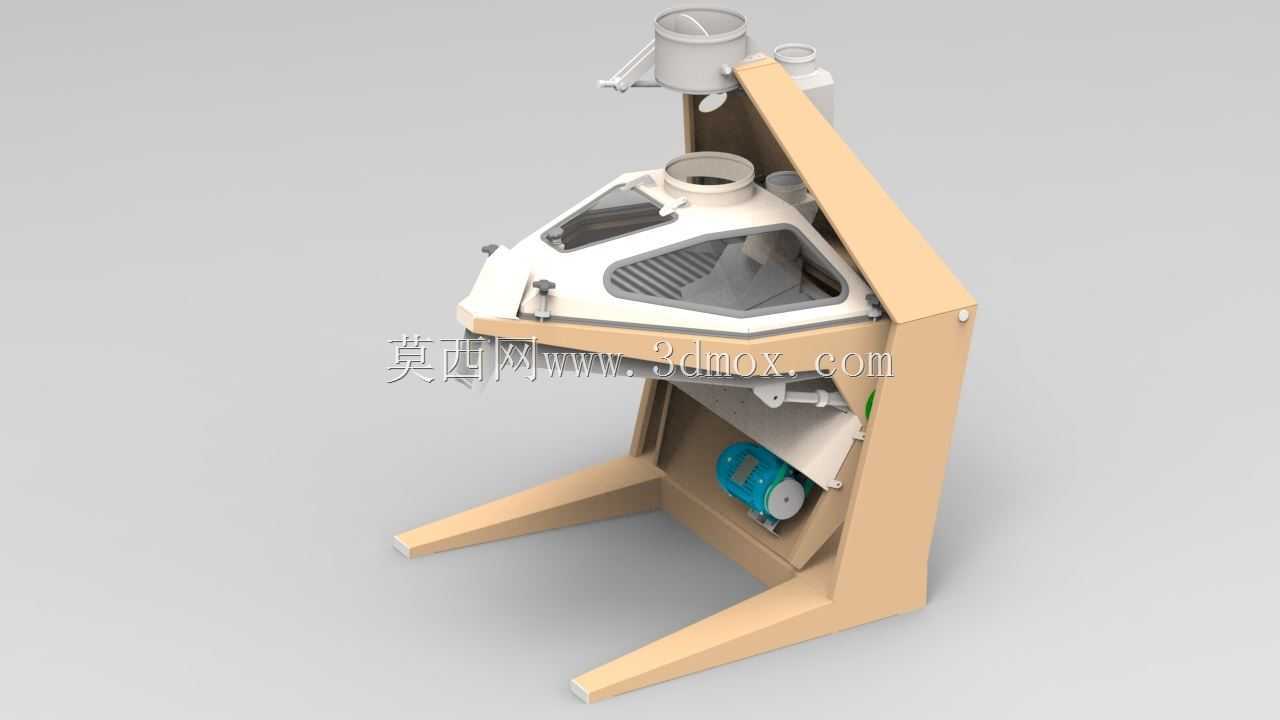

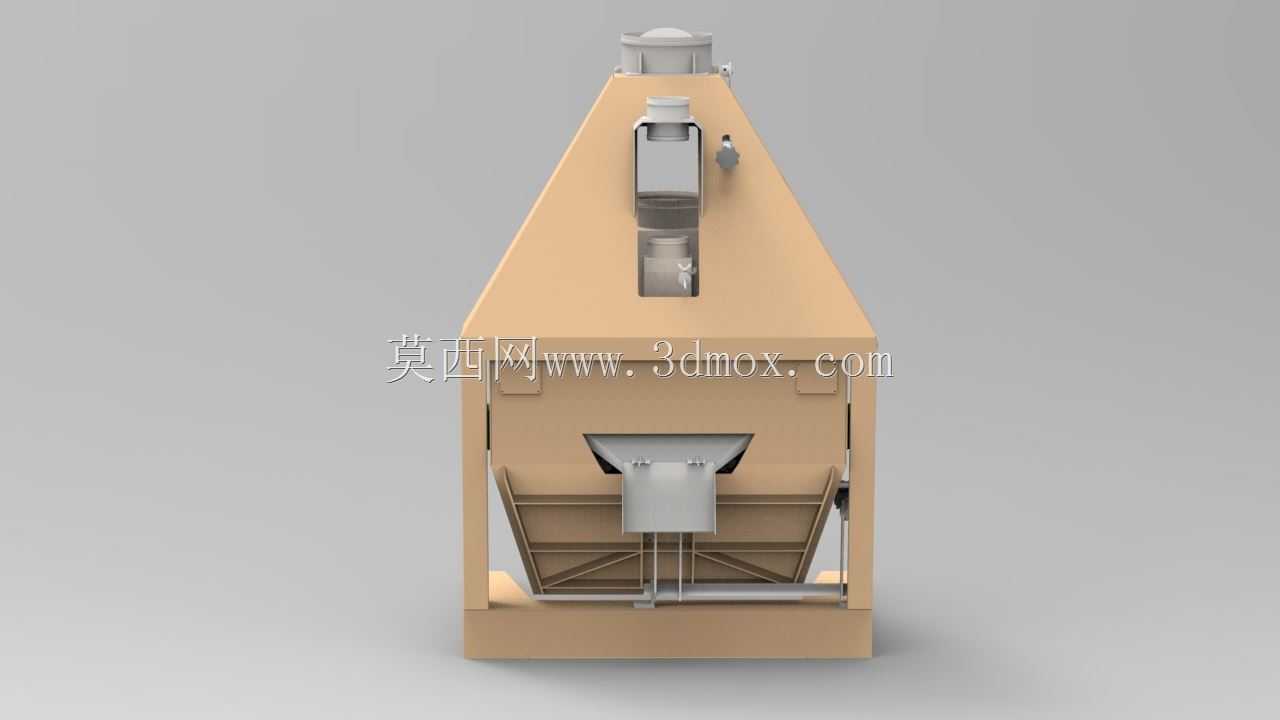

在粮油加工、种子清选、农副产品初加工的生产线上，原料中混杂的并肩石、重质杂质一直是影响成品品质的核心痛点，这类杂质与目标物料粒径接近，依靠常规筛分很难完成有效剔除，这款比重式去石设备正是针对该类工况开发的专用分选装备。设备依托不同物料间的比重、悬浮速度差异完成分离作业，当混合物料均匀进入倾斜布置的分选台面后，台面在下部振动组件的驱动下做定向往复运动，同时搭配自下而上穿过台面网孔的均匀气流，让物料在台面上形成自动分层：比重更大的重质杂质会贴着台面逆着物料流动方向向出石端移动，比重较轻的目标颗粒则悬浮于上层，顺着台面倾斜角度向出料端流动，最终实现轻重颗粒的完全分离，可有效去除原料中占比0.1%以内的重质并肩杂质，分选效率能满足中小型加工线的连续生产需求。从结构设计逻辑来看，整机采用立式倾斜机架承载，分选台面的倾斜角度、振动频率、气流风量都预留了调节区间，可根据小麦、稻谷、油菜籽、塑料颗粒等不同物料的物理特性调整参数，适配多品类物料的分选需求。进料端设置了缓冲匀料结构，避免物料集中冲入分选台面导致分层紊乱，台面的网孔孔径做了梯度设计，靠近进料端的区域孔径稍大保证气流穿透性，靠近出料端的区域孔径收窄避免合格物料漏入风室。下部的风室采用等压设计，保证整个分选台面的气流速度均匀，不会出现局部气流过大吹穿料层、或者气流不足无法让物料悬浮的问题。机架采用型钢焊接成型的支腿结构，两个向前延伸的支撑脚保证设备运行时的稳定性，无需额外做地脚螺栓固定也可抵消振动带来的晃动，安装时仅需保证机架水平度偏差在每米1mm以内，预留出进料口上方的进料空间、出料端与出石端的物料输送接驳空间即可，整机的安装边界紧凑，可直接嵌入现有加工生产线的筛分工段，不需要对原有生产线做大规模改造。设备的振动驱动组件布置在机架下部的封闭空间内，做了防尘防护设计，避免长期运行过程中粉尘进入运动部件导致磨损加剧，分选台面的观察罩采用透明可视设计，操作人员可直接观察台面上的物料分层状态，实时调整运行参数，保证分选效果稳定。
