工业用立式粉末筛分设备结构设计

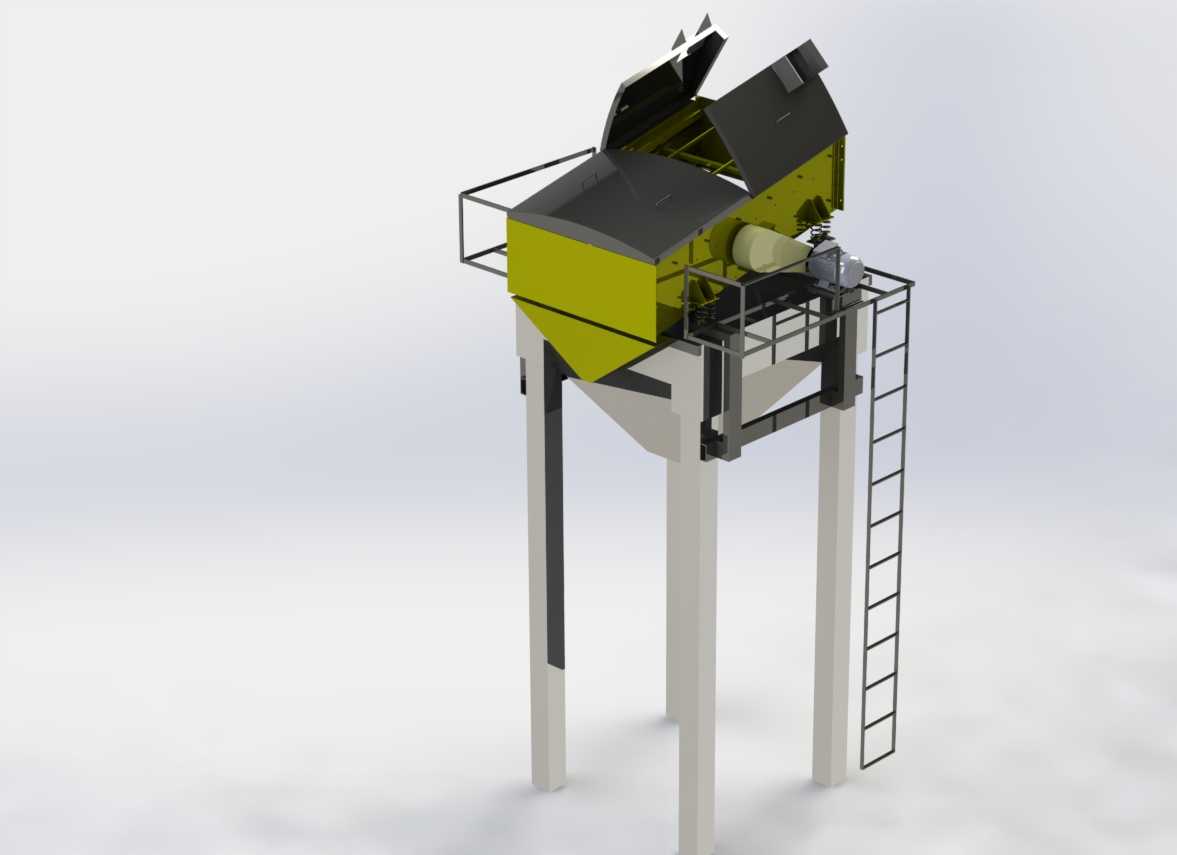

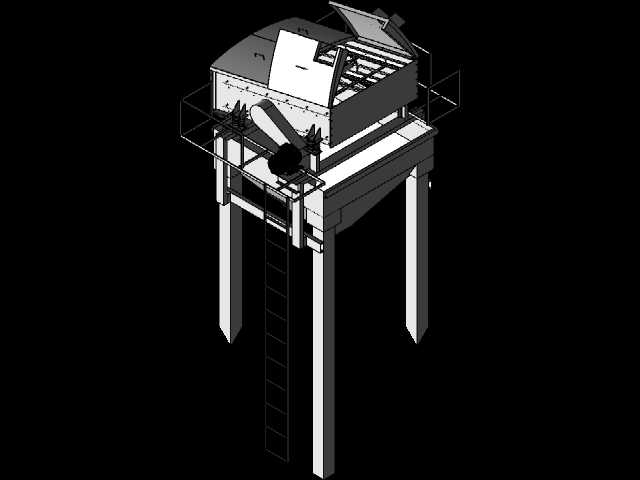

　　这款立式筛分设备主要面向粉体加工生产线的物料分级工序，常见于建材、矿粉加工、食品粉体、化工原料制备等场景，承担不同粒径粉末的分级除杂任务，可对接上游研磨、混料工序的出料端，将混合粒径的粉料按筛网规格分离为不同粒度区间的成品，避免大颗粒杂质混入下游成品料流，保障最终产品的粒径均一性。设备整体采用高架支撑结构，四根立式支腿将筛机主体架设在接料仓上方，支腿底部预留安装固定孔位，可直接通过膨胀螺栓固定在车间混凝土地面，安装时需保证支腿上平面的水平度偏差控制在千分之二以内，避免筛机运行过程中因偏载导致异常振动或筛网过快磨损。筛机主体上部设置可开合的检修护罩，护罩采用分段铰接结构，日常巡检时可掀开对应位置的护罩观察筛网堵料情况、更换磨损筛网，

　　无需完全拆解上部结构，大幅缩短日常维护的停机时长；护罩边缘设置密封胶条，可避免筛分过程中粉尘外溢，符合车间粉尘管控的相关要求。设备侧部设置直爬梯，爬梯踏步采用防滑花纹钢板制作，爬梯与主体支架焊接固定，直达上部检修平台，平台周边设置安全防护栏杆，栏杆高度符合工业设备安全防护规范，可供运维人员站立完成设备检修、部件更换作业。筛机下部设置锥形集料斗，集料斗的出料口可直接对接下游输送设备或成品料仓，筛分完成的合格粉料依靠自重沿锥面滑落至出料口，锥面倾斜角度设置为55度，可避免流动性一般的粉体在锥壁积料，减少人工清料的工作量。设计过程中重点考虑了筛体的动平衡校准，筛箱的支撑位置设置减振元件，可将设备运行时的振动传递率控制在合理区间，

　　避免振动传导至周边配套设备影响其他工序正常运行；进料端设置导料板，可将进入筛机的物料均匀铺展在筛网工作面，避免物料集中在筛网局部导致筛分效率下降、局部筛网过快磨损。设备的整体安装边界需预留足够的检修空间，侧部爬梯一侧需预留至少1.2米的通行维护距离，上部护罩掀开方向需预留不小于护罩开启半径的操作空间，避免与车间内其他管线、设备产生干涉。
