计时蒸汽引擎组件曲柄手柄结构设计

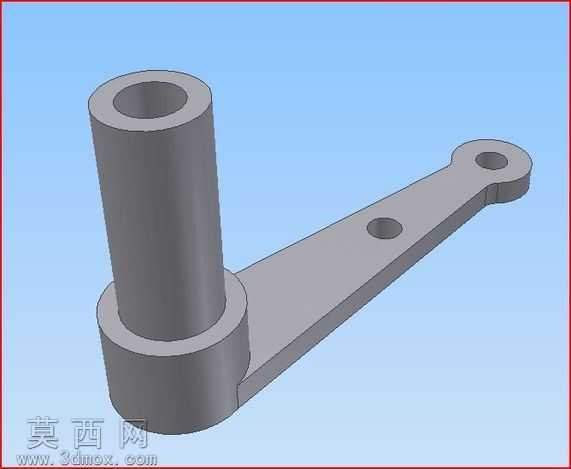

本作品为计时蒸汽引擎的组件曲柄手柄三维建模成果，建模过程依托三维机械设计软件完成，整体采用参数化建模思路，确保各结构尺寸可根据实际装配需求灵活调整。首先构建主体套筒结构，该套筒为双层同轴空心圆柱设计，建模时先绘制同心圆草图，通过拉伸凸台命令生成基础柱体，再对中心区域执行拉伸切除操作形成贯通内孔，底部的环形凸缘通过二次拉伸叠加实现，凸缘与柱体衔接处做了微小圆角过渡处理，避免应力集中的同时提升结构顺滑度。与套筒衔接的长臂结构采用不规则变截面设计，建模时先绘制臂身的轮廓草图，从套筒衔接处向末端逐步收窄，通过拉伸生成臂身基础实体后，分别在臂身中部、末端位置绘制圆形草图，执行拉伸切除生成装配定位孔，臂身与套筒的衔接区域做了平滑过渡处理，通过放样命令衔接两个结构的连接面，保证整体结构的力学传递性能。渲染阶段采用哑光金属材质模拟铸铁零件质感，调整材质粗糙度参数还原老式机械零件的磨砂金属效果，场景采用淡蓝色纯色背景突出零件主体，通过三点布光方案分别设置主光源、补光与轮廓光，主光源从斜上方投射凸显零件的立体结构，补光弱化阴影区域的死黑问题，轮廓光勾勒零件边缘提升层次感，渲染输出的效果图清晰展现了零件的各部分结构特征。设计过程中充分考虑蒸汽引擎的传动需求，套筒部分用于与引擎的转轴配合装配，臂身的两个孔位分别用于连接计时触发结构与动力传递连杆，整体结构的力臂长度经过合理测算，既保证传动过程的力矩输出符合设计要求，又避免臂身过长导致的结构形变问题，各孔位的同轴度、套筒与臂身的垂直度都在建模时通过几何约束严格控制，确保后续装配时的配合精度，零件的各棱边除功能需求的锐边外均做了微小倒角处理，既符合机械加工的工艺要求，也避免锐边带来的装配安全隐患。
