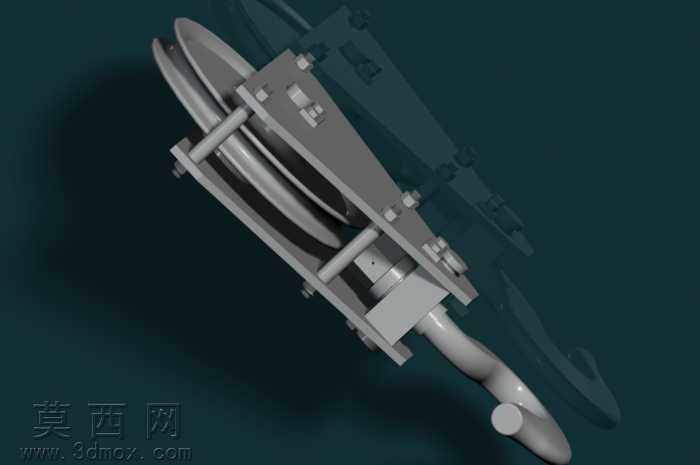

起重机吊钩滑轮组三维结构设计

本作品为起重机吊钩滑轮组的三维参数化建模成果，建模过程严格遵循起重机械设计规范，完整还原了吊钩滑轮组的全部核心结构与装配关系。建模阶段首先梳理滑轮组的传动逻辑与受力路径，依次完成滑轮片、滑轮轴、夹板支架、吊钩本体、推力轴承、横梁连接座、防脱挡板等全部零部件的特征建模：滑轮片采用回转特征构建绳槽轮廓，精准匹配起重钢丝绳的适配弧度，预留合理的绳槽间隙避免钢丝绳卡滞；滑轮轴通过拉伸与倒角特征加工出轴肩定位结构，保证滑轮转动时的同轴度；两侧夹板支架采用钣金与实体混合建模，精准还原安装孔位、加强筋结构与轴孔配合公差，确保整体支架的结构强度符合起重作业的载荷要求；吊钩本体采用锻造类零件的建模逻辑，通过多段扫掠与圆角过渡构建钩头的弯曲受力轮廓，钩尖处设置防脱卡板的安装位，还原吊钩的安全防护结构。装配阶段严格按照实际装配顺序添加配合约束，滑轮与轴之间添加转动副约束模拟滑轮的自由转动，吊钩与横梁之间添加推力轴承的转动配合，还原吊钩作业时可水平回转的功能特性，所有紧固件均按照标准件参数建模，完整呈现螺栓、螺母、防松垫片的装配位置。材质与渲染阶段，针对不同零部件赋予对应工程材质：滑轮片赋予铸钢材质，调整金属粗糙度模拟铸钢件的磨砂质感；滑轮轴与吊钩本体赋予合金结构钢材质，添加调质处理后的金属光泽与表面细微纹理；夹板支架赋予焊接结构钢材质，还原焊接件的表面质感；防脱挡板赋予弹簧钢材质，呈现弹性零件的材质特性。渲染阶段采用工业暗调背景，添加定向主光源勾勒滑轮组的结构轮廓，辅以补光消除结构暗部的死黑区域，清晰展现各部件的装配层次与结构细节，整体模型可直接用于起重机械的结构演示、装配教学、受力仿真分析等场景，完整还原了吊钩滑轮组作为起重机核心取物承重部件的结构特性与功能逻辑，建模过程中对各配合面的公差预留、受力部位的结构加强均做了细节还原，保证模型符合实际工程设计的合理性要求。
