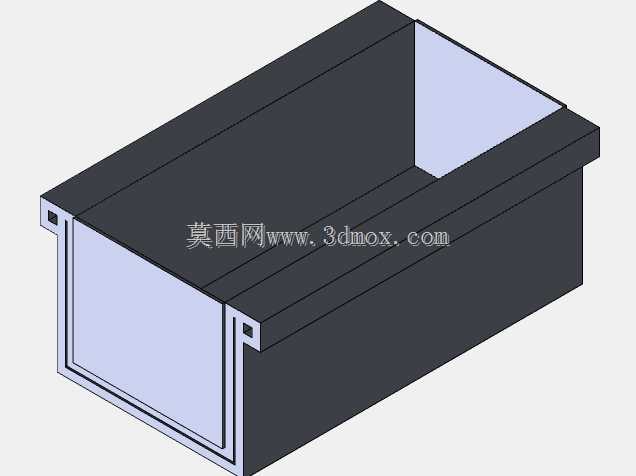

开式焊接结构液压储油箱体

这款开式焊接结构的液压储油箱体，是液压动力单元的核心承载部件，在各类固定式液压站、移动式液压设备的气动与液压集成系统中承担基础储油功能。日常工况下，它不仅要储存液压系统工作循环所需的足量液压油液，还要兼顾油液散热、杂质沉淀、析出油液中混入空气的作用，是整套液压气动系统稳定运行的基础载体。从结构设计来看，箱体采用钢板折弯拼焊的成型思路，侧壁与端板通过折弯翻边结构拼接，既减少了满焊的焊缝长度，也能提升箱体整体的结构刚性，避免满载油液时侧壁出现鼓胀变形；顶部预留的开口结构，方便后期安装油箱盖板、固定液压泵组、阀组以及空气滤清器、液位计等辅件，开口边缘的翻边设计既可以提升开口处的结构强度，也能为盖板安装提供平整的贴合面，减少密封失效的风险。端板位置预留的安装止口结构，可适配不同规格的清洗端盖，方便后期对油箱内部进行清理、维护，更换吸油回油滤芯时也有足够的操作空间。从安装边界来看，箱体底部预留的安装支边带有固定安装孔，可直接通过螺栓固定在设备机架或者泵站底座上，安装孔的位置公差适配常规液压站的安装尺寸，不需要额外做转接板即可完成装配；箱体的长宽高尺寸比例经过优化，既保证了足够的油液容积，满足液压泵3-5倍每分钟流量的储油要求，也控制了整体的占用空间，适配紧凑型液压站的布局需求。在实际应用场景中，这类油箱可配套用于小型液压机、工装夹具液压动力单元、气动液压组合的自动化生产线动力源，也可作为独立液压泵站的储油部件使用。设计时充分考虑了油液流动的路径，吸油区与回油区通过内部预留的隔板位置可加装分隔挡板，避免回油带起的杂质直接被液压泵吸入，减少泵体磨损；箱体侧壁的平整平面可直接安装液位液温计、油温传感器、油位开关等检测元件，不需要额外做焊接凸台，降低加工复杂度。焊接完成后的箱体经过去应力处理，可避免长期使用过程中焊缝开裂导致的漏油问题，内壁可根据使用需求做防锈处理，适配不同牌号的液压油、气动系统专用润滑介质的存储要求。
