地铁部件扭矩测试工作台结构设计

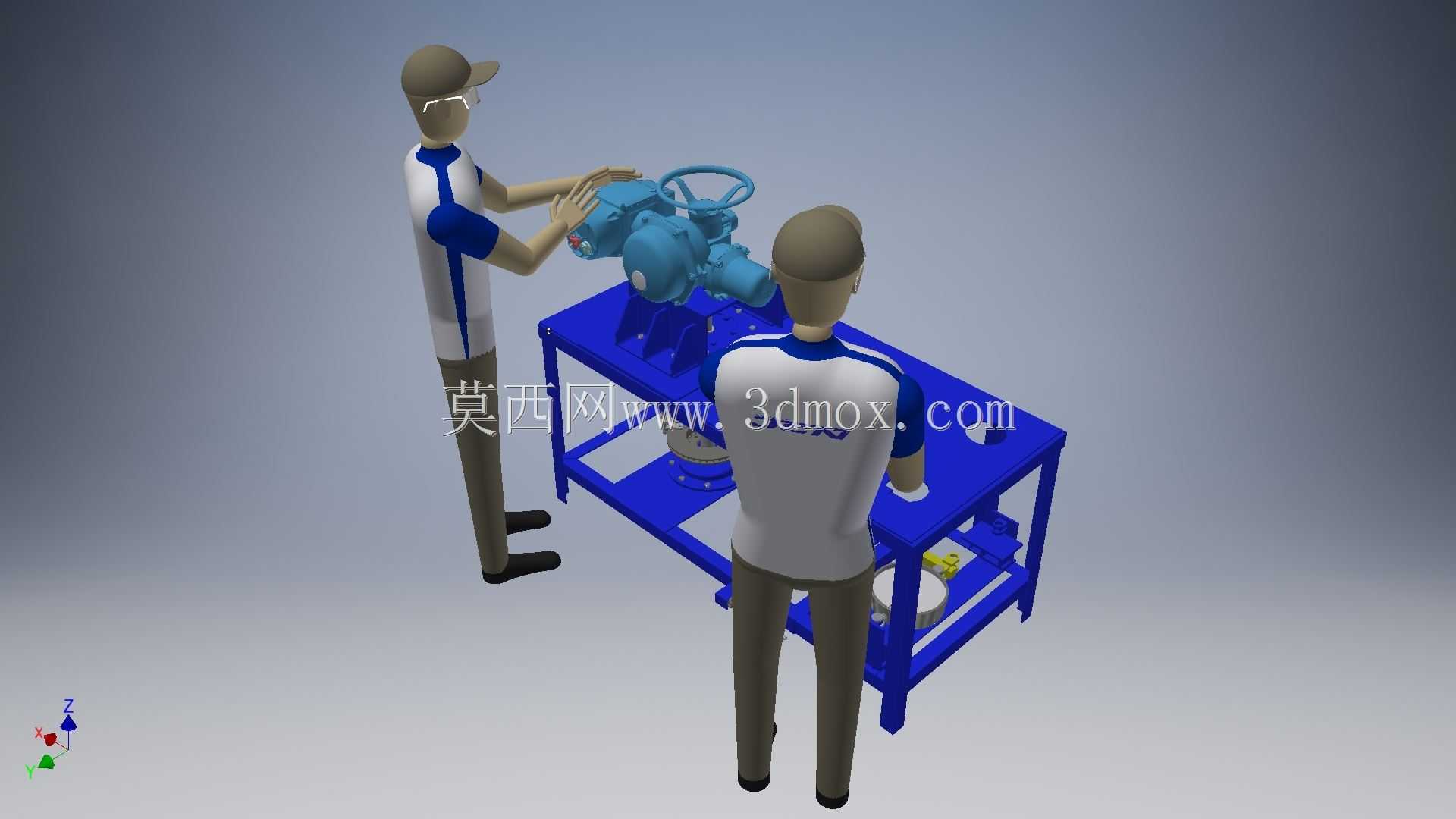

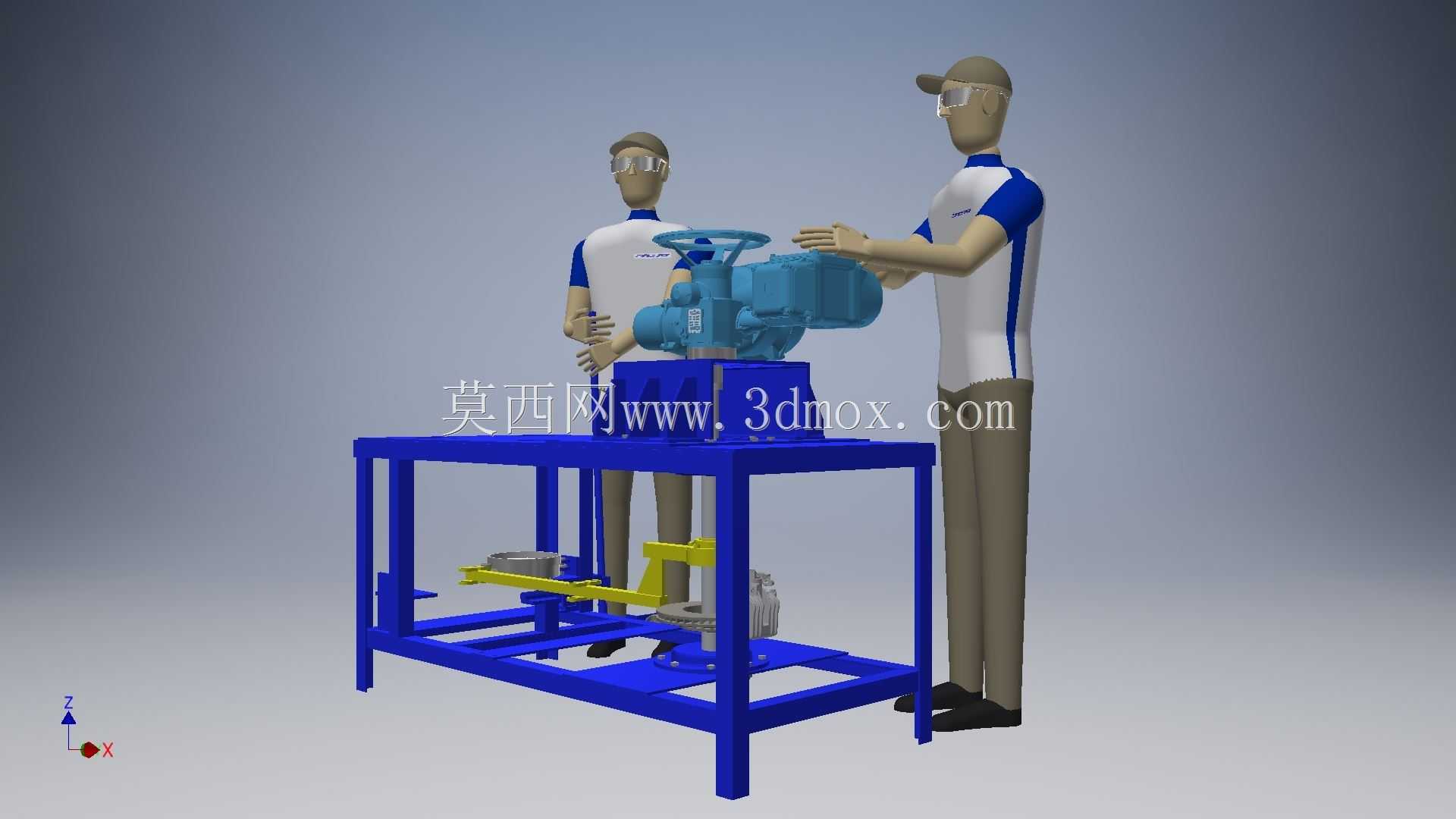

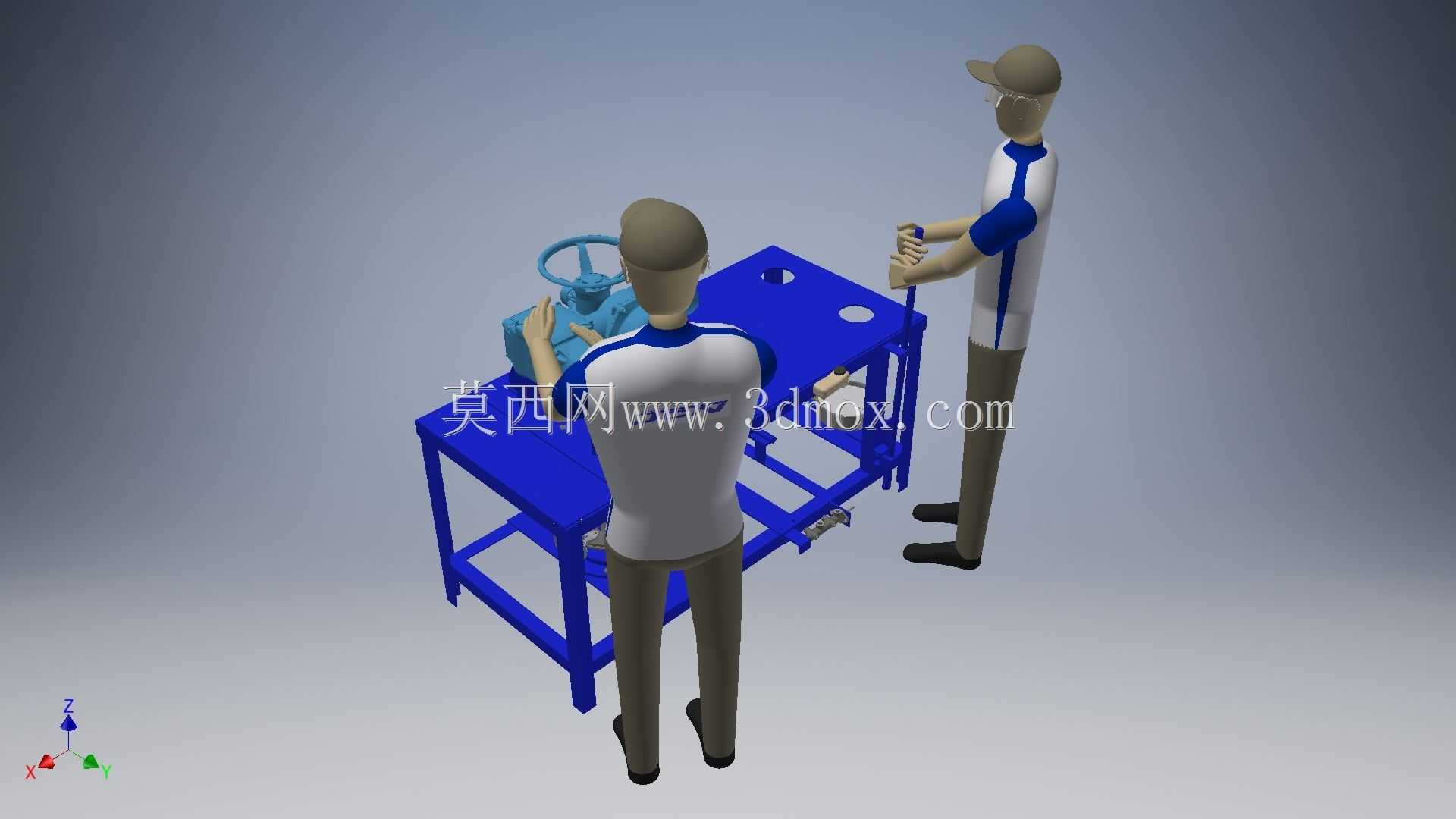

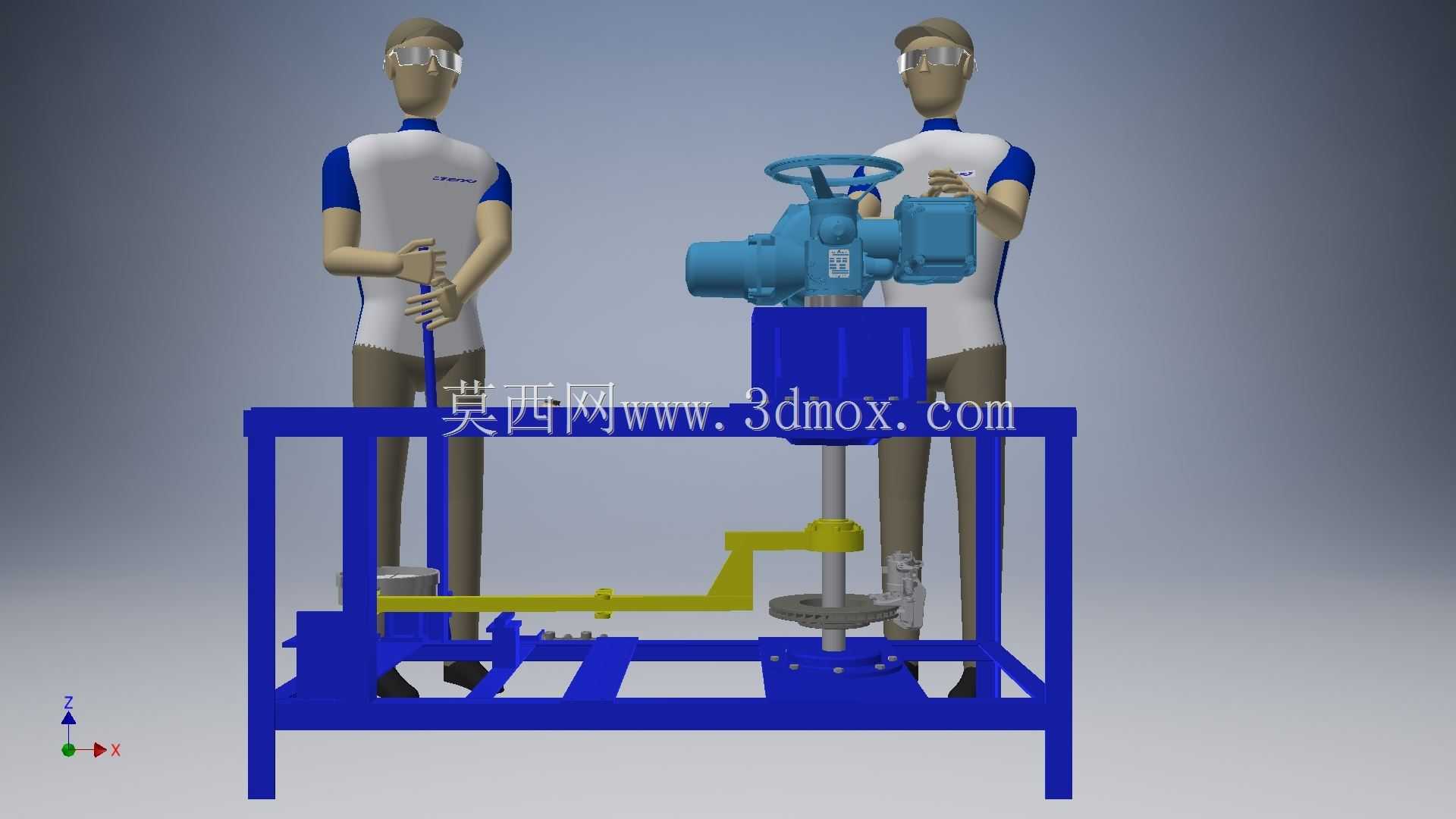

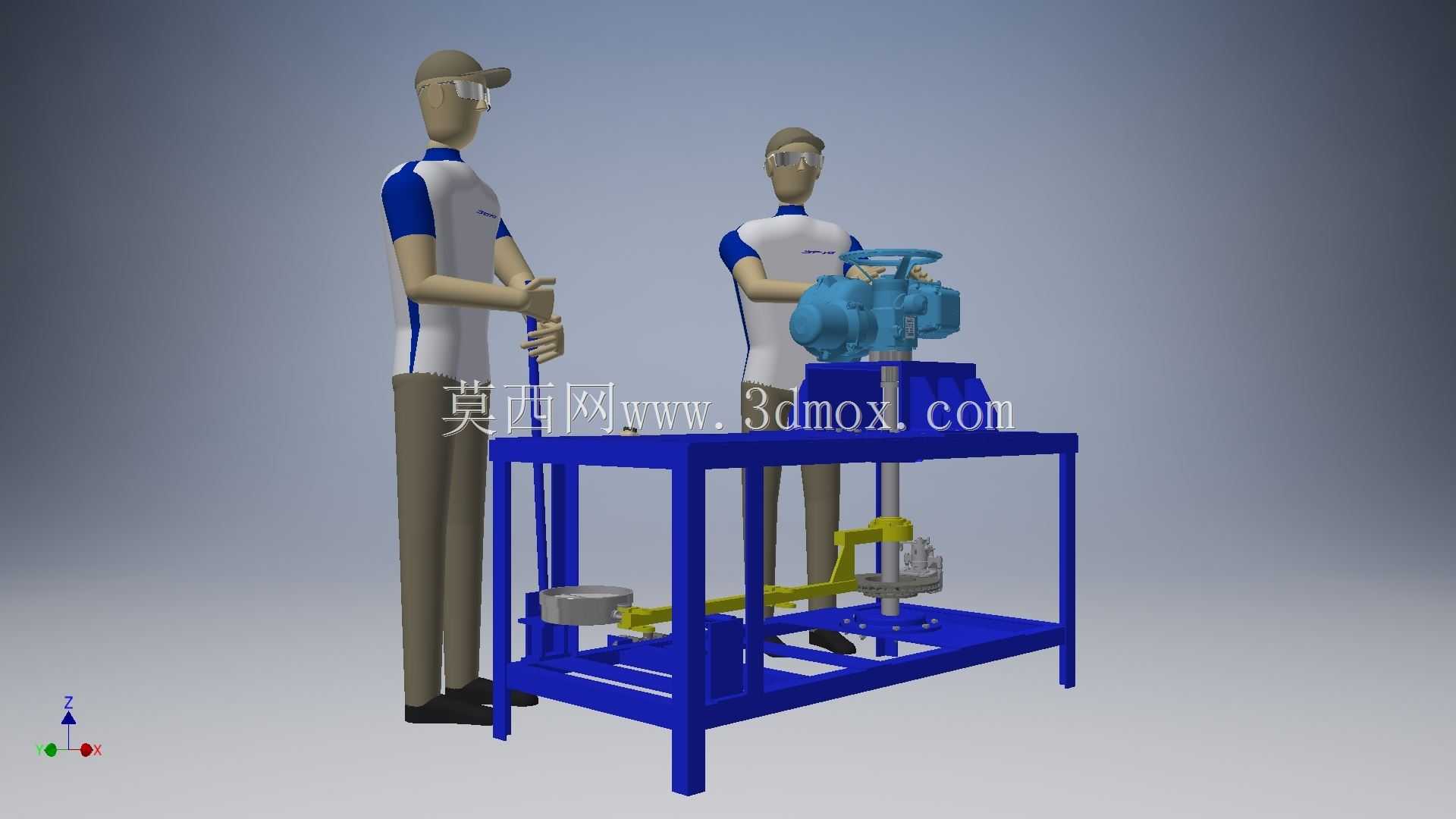

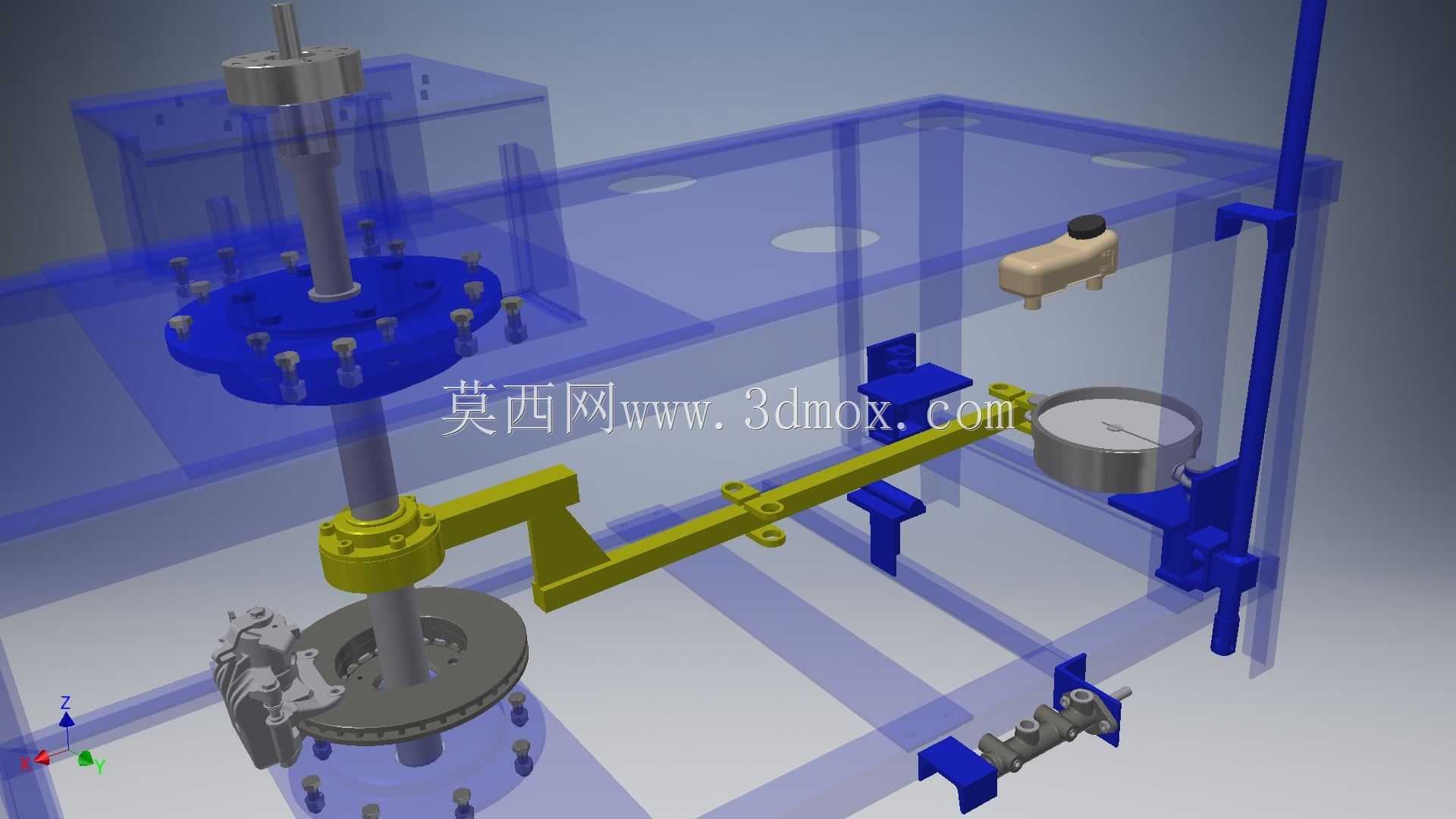

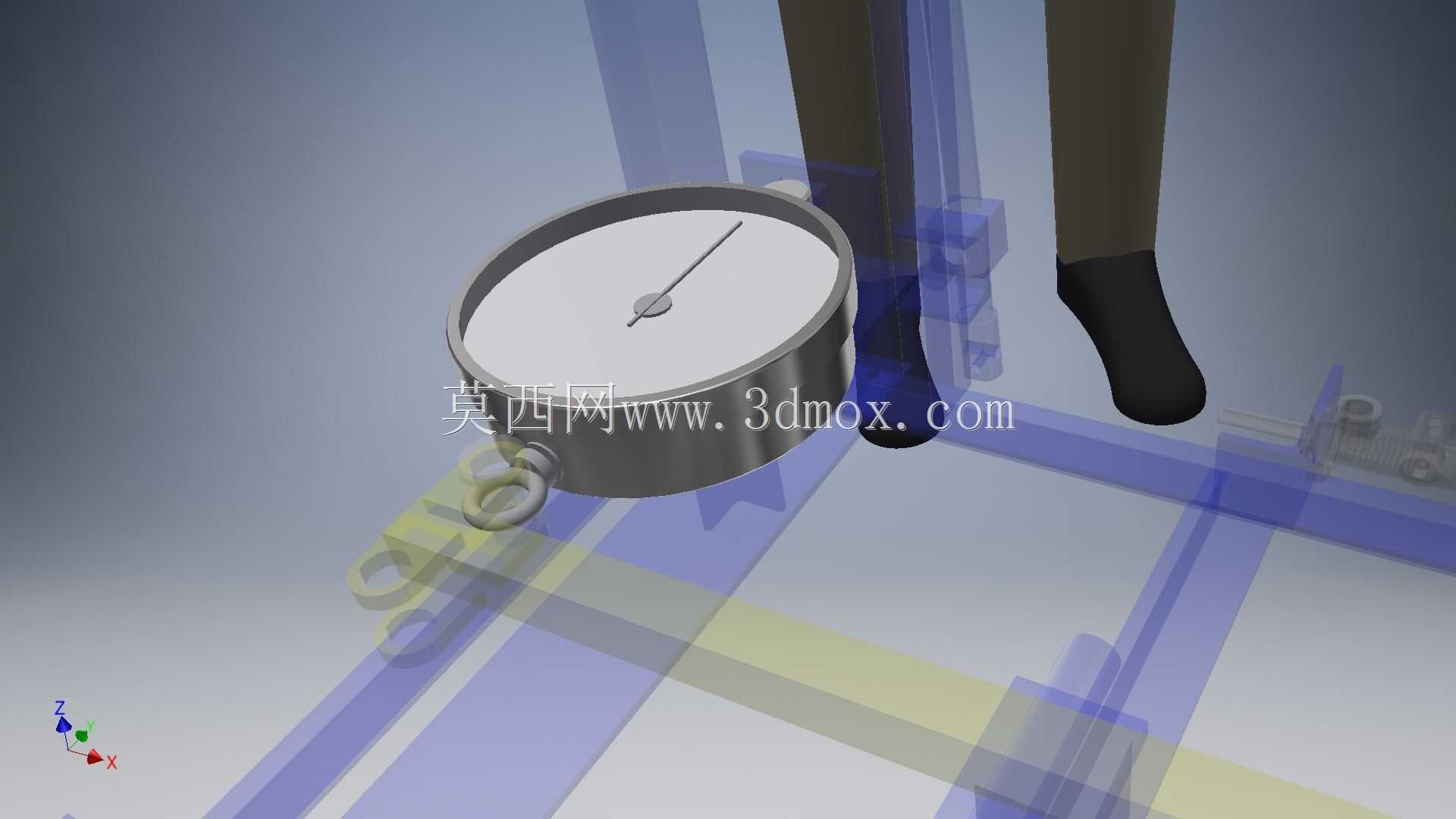

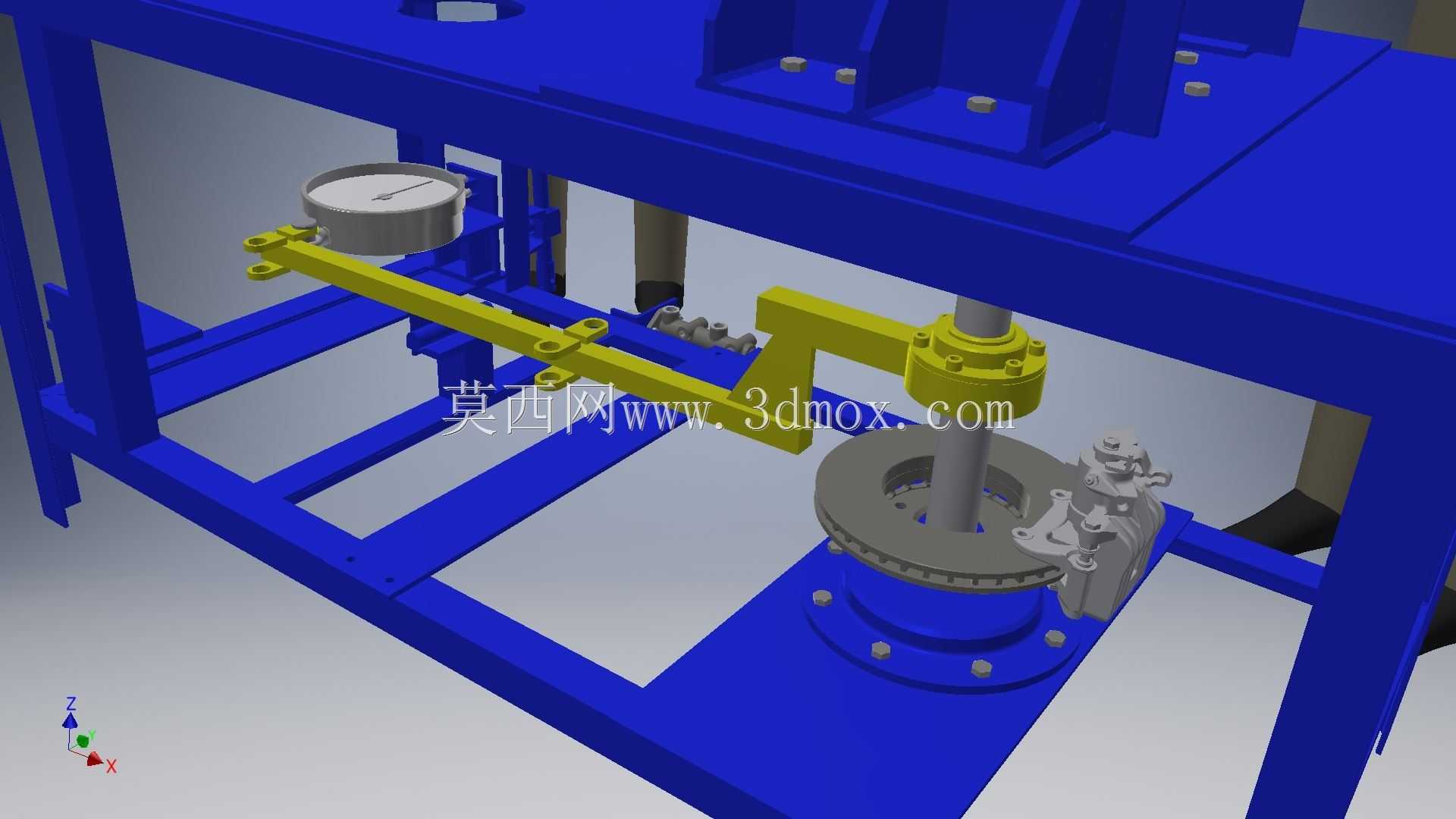

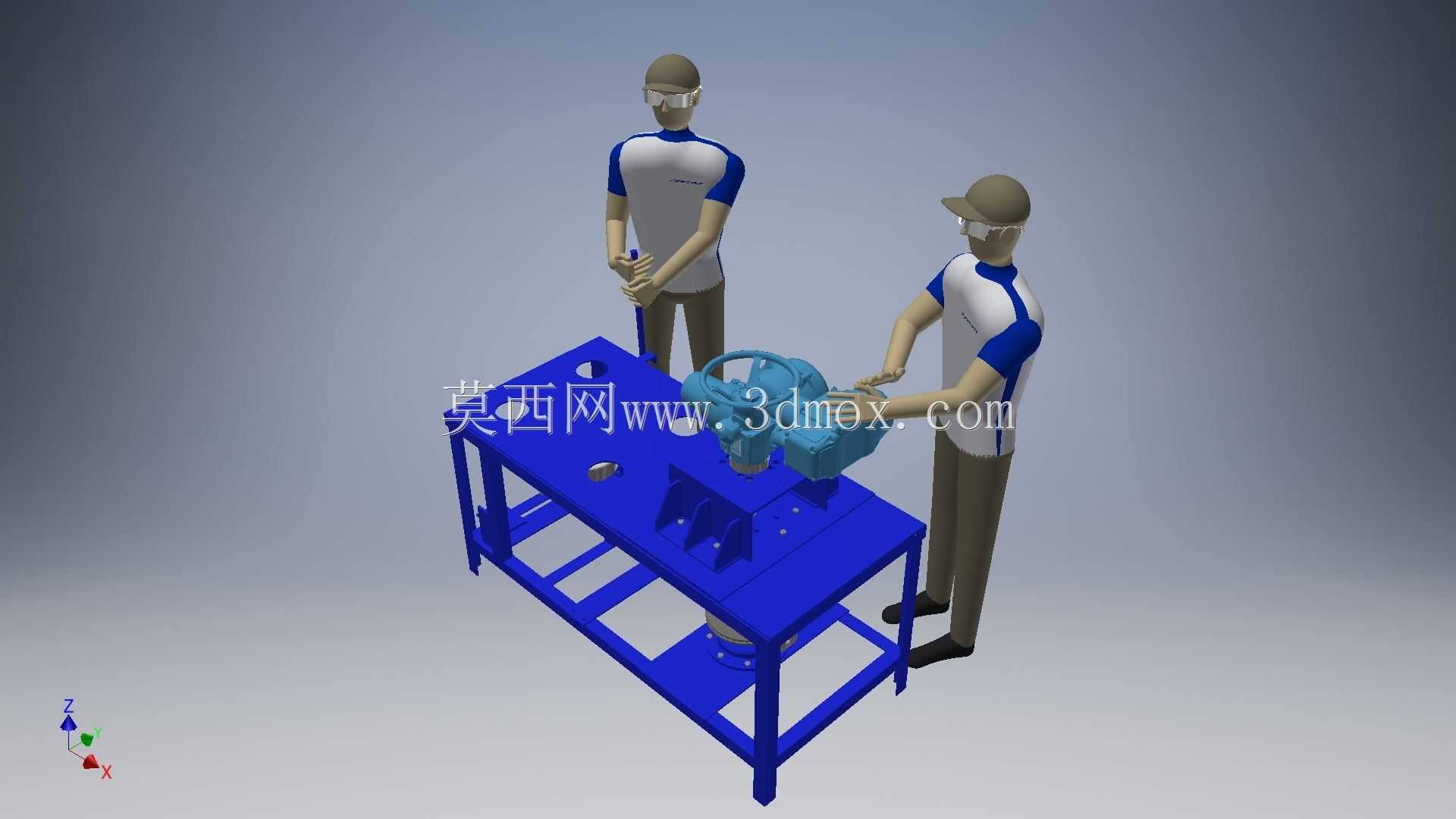

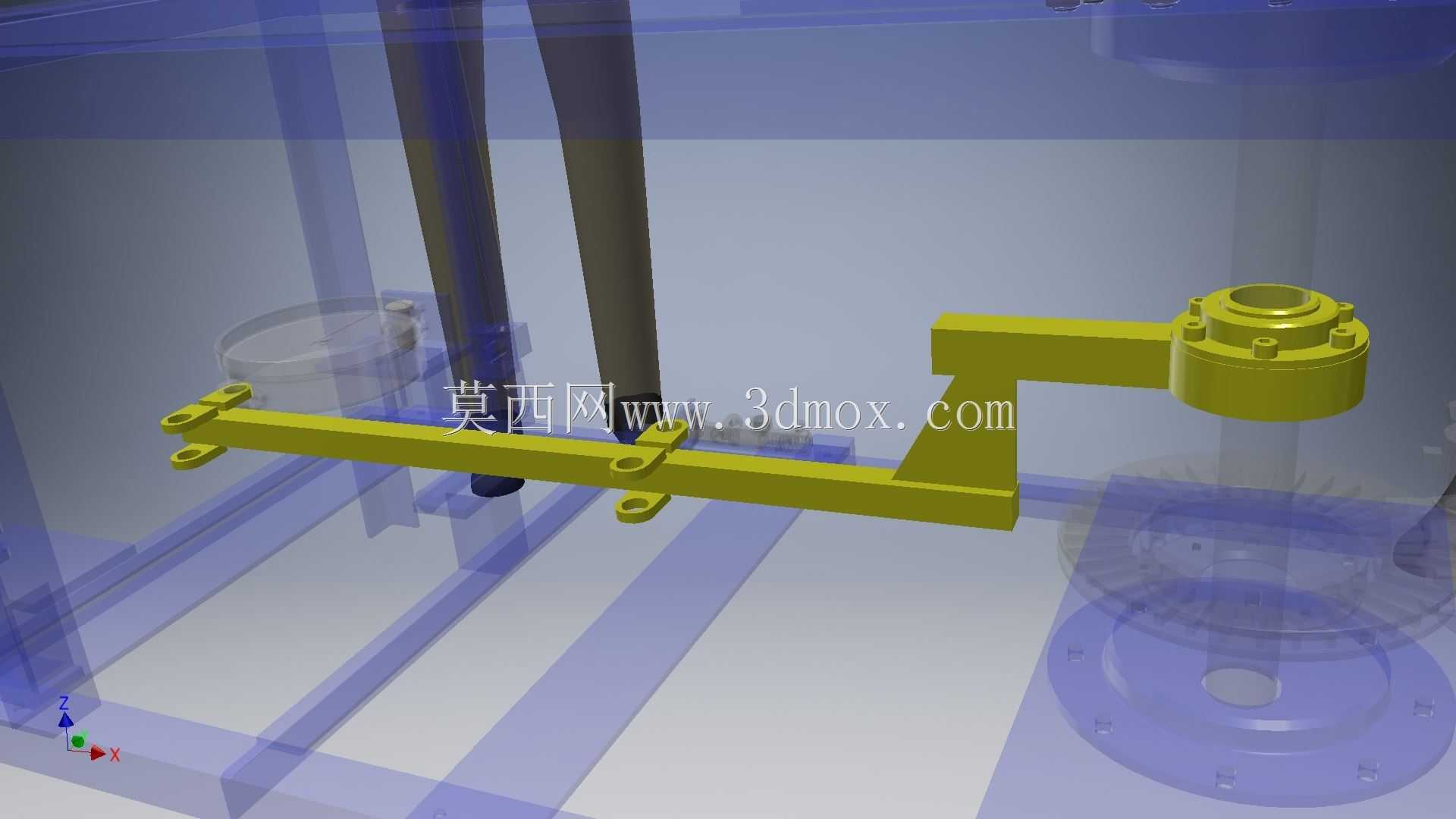

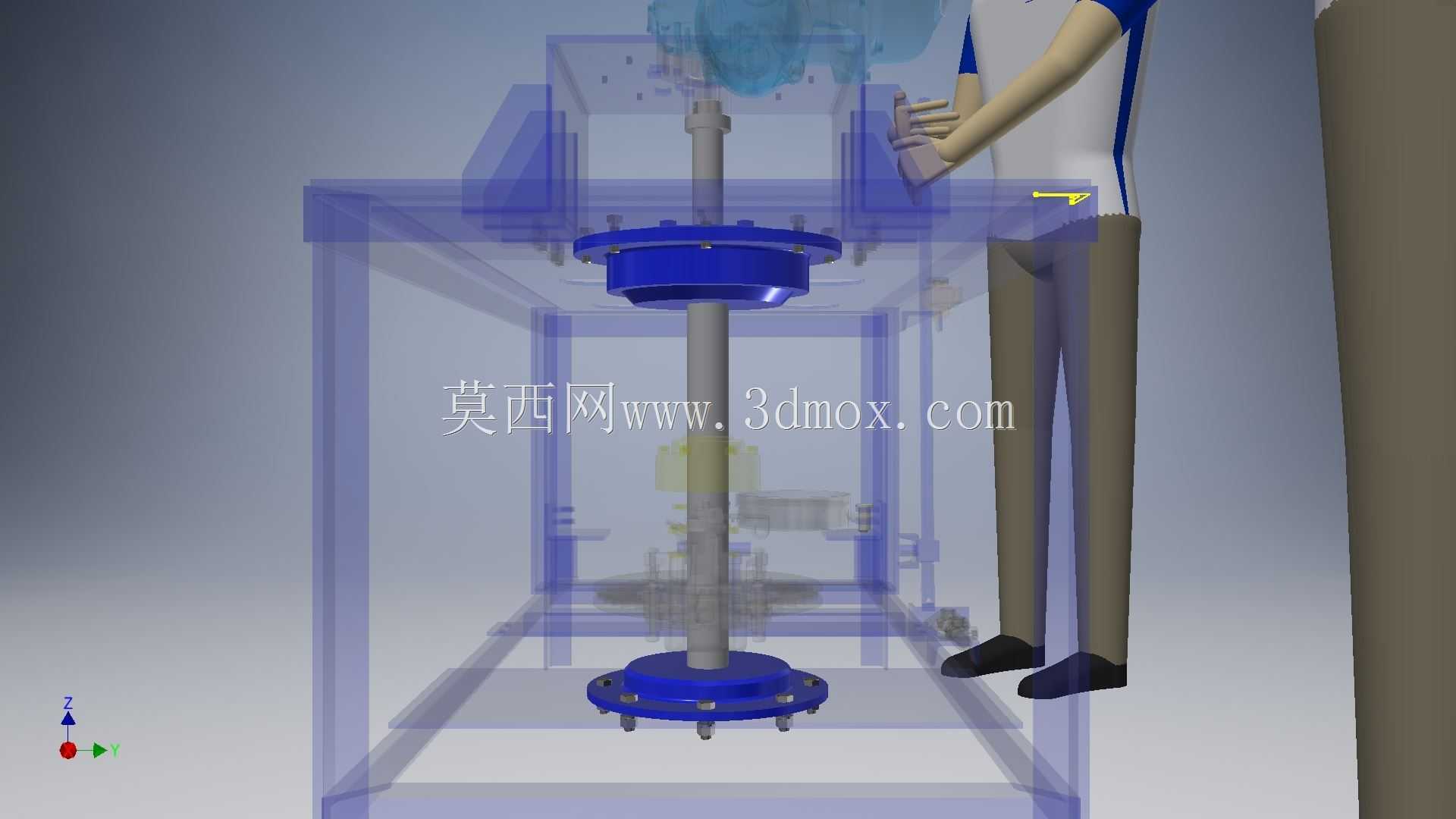

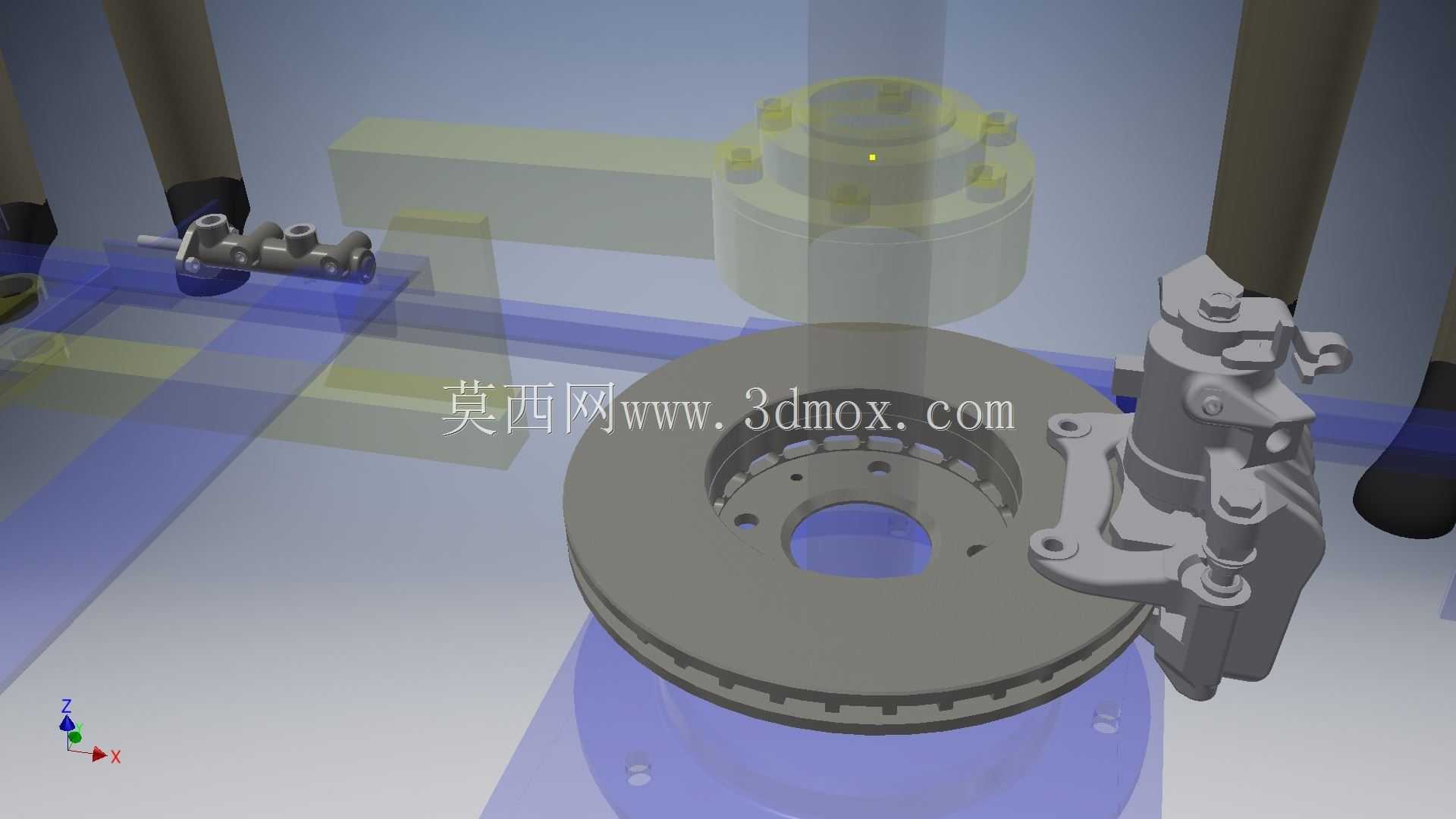

这套扭矩测试工装主要面向城轨车辆部件的扭矩校验场景，针对地铁走行部、连接法兰等关键部件的螺栓紧固扭矩检测需求设计，适配50-200kgf量程范围内的扭矩检测作业，可覆盖地铁运维环节中多数中小型装配件的扭矩复核、出厂校验类工序。从结构布局来看，整体采用方管焊接框架式台体，台面预留多组T型槽安装位，可根据不同被测件的外形快速更换定位夹具，台体下部设计有分层置物空间，可放置扭矩扳手、转接套、定位销等常用作业工具，减少作业人员取放工具的走动距离。设计阶段优先考虑了作业人机工程，台体高度匹配成年操作人员站立作业的舒适区间，操作人员可在台体两侧同时开展装夹与检测作业，台体边角做圆弧倒钝处理，避免作业过程中磕碰划伤。被测件定位区域设置在台面中心位置，下部对应框架位置做了加强筋焊接处理，可承受最大测试扭矩下的反向作用力，避免台体出现形变或晃动，保证扭矩检测数值的准确性。安装边界方面，台体底部预留地脚螺栓安装孔，可直接固定在混凝土地面，无需额外做减震基础，整体占地面积适配常规检修工位的空间尺寸，可直接嵌入现有地铁检修流水线的检测工位，不需要对现有工位布局做大幅调整。功能上，这套工装可配合不同规格的扭矩传感器、扭矩扳手使用，针对法兰类部件、小型传动组件的扭矩测试需求，可通过更换定位工装实现快速换型，台面上预留的安装孔位可兼容多类定制夹具，不需要对台体本身做二次加工即可适配新的被测件。实际作业过程中，操作人员可先将被测件通过定位夹具固定在台面中心，连接扭矩加载装置后即可开展测试，台体侧面预留的走线槽可规整布置传感器信号线，避免作业过程中线缆剐蹭被测件或操作人员。框架焊接后做去应力处理，长期承受交变载荷也不会出现焊接处开裂的问题，台面采用加厚钢板磨削加工，平面度满足精密检测的基准要求，保证被测件装夹后不会出现倾斜偏移，影响扭矩测试的精度。
