杜卡迪Multistrada620摩托车后摇臂结构

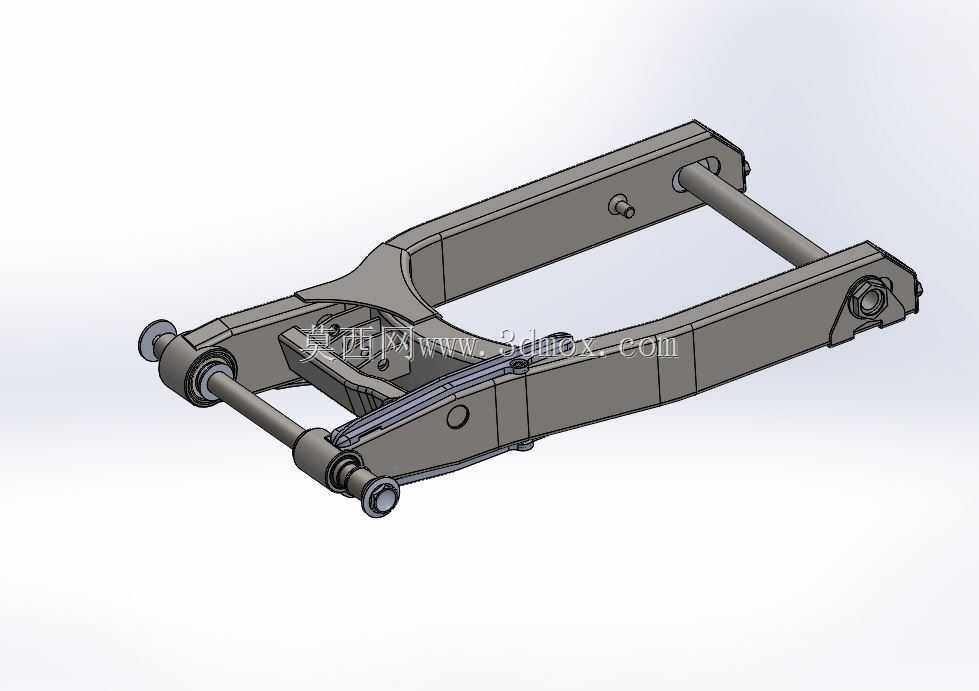

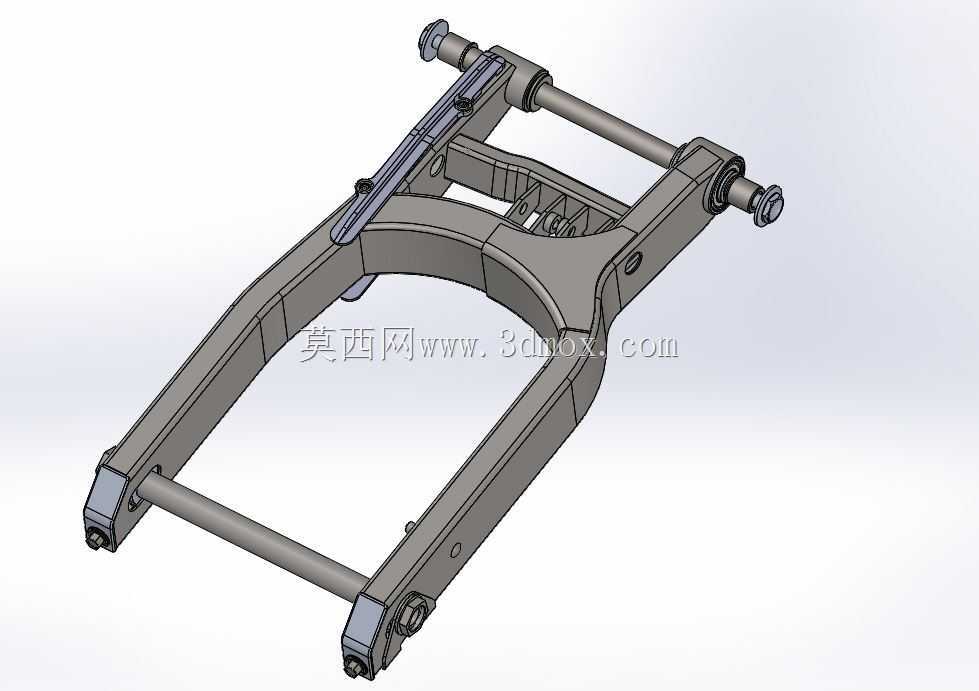

这款钢制摇臂是大排量运动旅行摩托车后悬挂系统的核心承载构件，主要承担后轮与车架之间的载荷传递、行驶过程中纵向与侧向力的导向作用，在车辆加减速、过弯倾斜、颠簸路面滤震等工况下，为后轮提供稳定的运动约束，同时配合后减震器完成悬挂行程的动态调节，直接影响车辆的操控循迹性与行驶稳定性。从结构设计来看，整体采用双梁式钢制焊接构型，左右两侧对称布置的箱型截面摇臂主体，通过中部横向连接轴形成刚性框架，既保证了足够的扭转刚度与弯曲强度，又能合理控制构件自重，避免非簧载质量过大影响悬挂响应速度。摇臂前端设置的同轴铰接衬套安装位，用于与车架后铰接点配合，预留的衬套压装边界尺寸匹配常规摩托车滚针衬套规格，安装同轴度公差控制在合理区间，可避免铰接卡滞或行驶中出现异响。摇臂后端的后轮轴安装槽采用开口式可调结构，预留了链条张紧调节的行程空间，可适配不同磨损程度的传动链条张紧需求，安装槽的宽度尺寸匹配对应车型后轮轴径，两侧的锁紧定位面平面度满足装配要求，能保证后轮安装后与车架纵向中心面的垂直度，避免行驶中出现轮胎偏磨。摇臂上部预留的减震器下铰接点，位置经过运动学校核，可匹配原厂多连杆减震结构的运动轨迹，在悬挂压缩与回弹过程中保证减震器受力方向始终处于合理区间，避免出现附加弯矩影响减震寿命。两侧摇臂本体上预留的附属件安装孔位，可用于固定刹车管路、线束卡箍、链条护板等附属部件，孔位位置避开了应力集中区域，不会对摇臂整体结构强度造成负面影响。从实际应用场景出发，这类钢制摇臂相比铝合金铸造摇臂拥有更好的抗冲击韧性，在非铺装路面行驶、意外托底或轻度摔车时，不易出现脆性断裂，更适配Multistrada系列兼顾公路与轻度非铺装路面的使用定位。设计过程中针对调节板的结构做了适配性优化，虽未达到极致完美的状态，但整体安装边界、铰接点位置、载荷传递路径均与原厂构件保持一致，可用于改装替换、结构教学、逆向设计参考等场景，建模过程中还原了焊接构件的焊缝过渡、安装面的机加工特征、铰接部位的细节结构，能直观呈现摩托车后摇臂的典型设计逻辑与工程化考量，帮助结构设计从业者理解两轮车辆悬挂构件的刚度匹配、安装公差、运动校核等核心设计要点。
