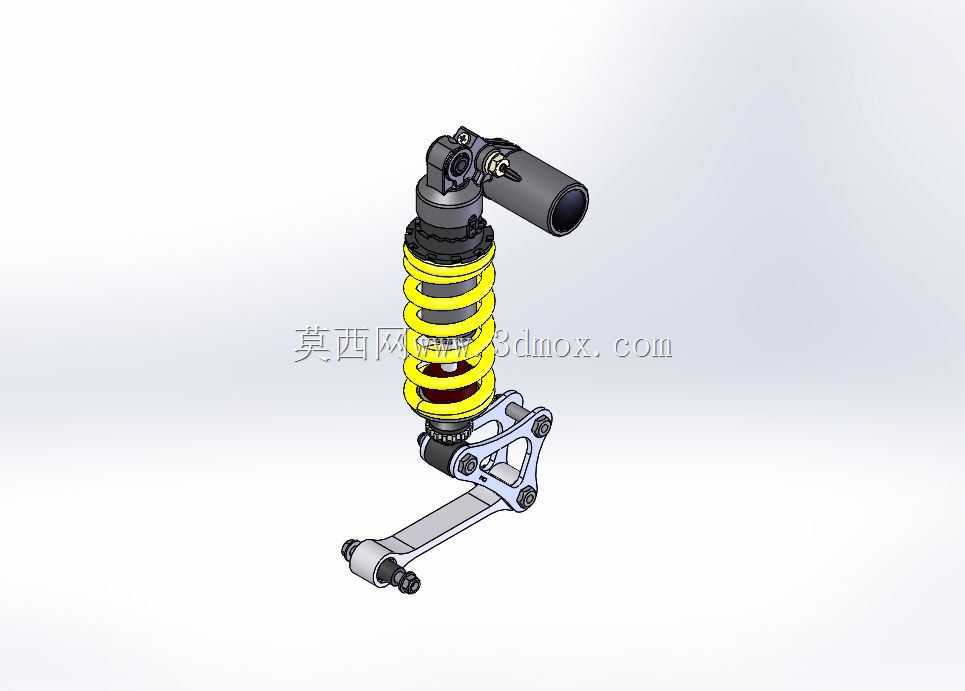

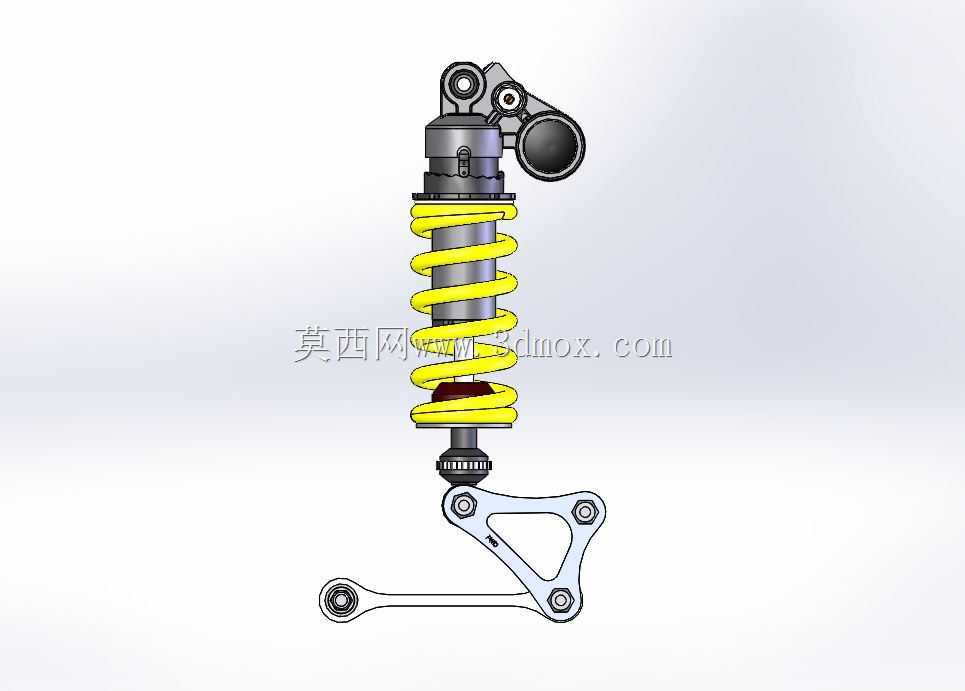

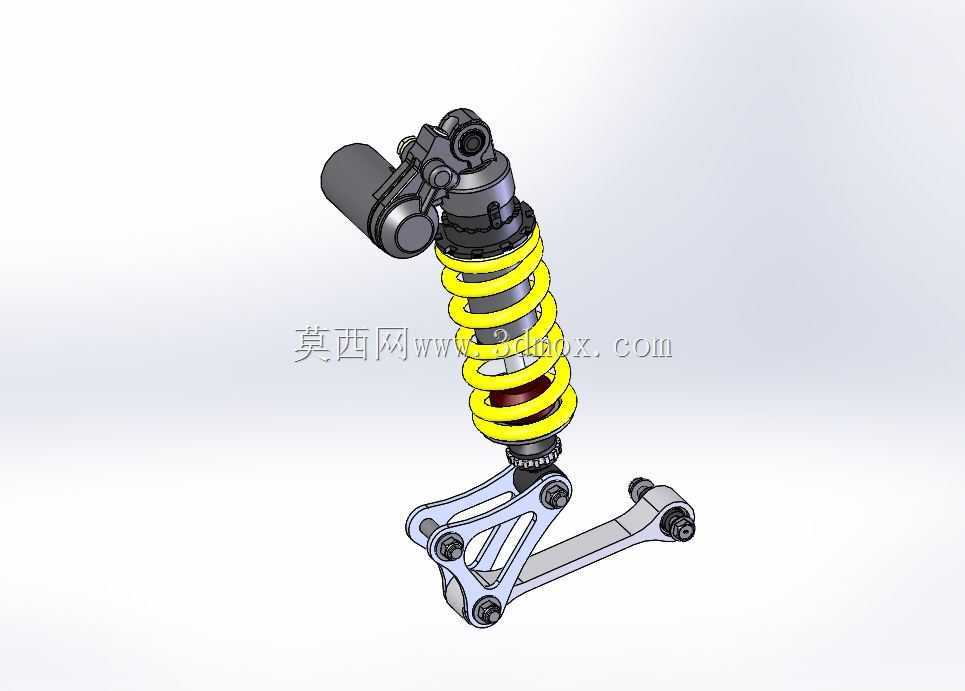

雅马哈R6后减震与悬挂连杆结构设计

这套后减震与悬挂连杆结构，主要适配大排量运动型摩托车的后悬挂系统，是摩托车行驶系统中承担滤震、载荷传递、行驶姿态控制的核心部件，日常应用场景覆盖赛道竞速、公路骑行等多种摩托车使用工况，直接决定车辆过弯时的支撑性、颠簸路面的滤震表现以及加减速过程中的车身姿态稳定性。从功能特性来看，该结构采用螺旋弹簧配合阻尼减震芯的组合设计，搭配多连杆式悬挂转接结构，相比传统直接连接式后减震，能够通过连杆的杠杆比变化，实现非线性的减震阻尼与弹簧刚度输出，在小幅度颠簸时提供更柔和的滤震表现，在大幅度压缩比如重刹入弯、飞跃路坎时提供足够的支撑力，避免减震触底带来的车身失控风险。设计过程中，首先需要匹配整车的后摇臂摆动行程、车架安装点位置，确定减震器的上下安装点距离、连杆各铰接点的坐标位置，通过杠杆比计算匹配弹簧的k值与阻尼器的阻尼曲线，确保整个悬挂系统的运动过程中不会与后摇臂、车架、后轮等周边部件发生运动干涉。安装边界方面，减震器上端通过铰接座固定在车架尾部的安装位，下端连接多连杆转接结构，连杆组分别与后摇臂、车架下安装位铰接，所有铰接点均采用带衬套的螺栓连接，既保证转动自由度，又能过滤高频细碎震动；螺旋弹簧采用等节距设计？不对，实际是变节距？不，该模型的弹簧为等外径螺旋弹簧，表面做黄色防护处理，减震筒身采用金属材质，上部预留阻尼调节旋钮的安装位，可根据骑行需求调整压缩与回弹阻尼。连杆结构采用铝合金材质的三角摇臂结构，在保证铰接点位置精度的前提下做了镂空减重处理，每个铰接孔内都预留了轴承或衬套的安装位，保证转动顺畅无旷量。在实际建模过程中，需要严格还原各部件的配合间隙，比如减震芯与筒身的滑动配合间隙、连杆铰接孔与衬套的过盈配合量，同时要模拟整个悬挂压缩行程中各部件的运动轨迹，验证全行程内无卡滞、无干涉，确保结构在实际装车后能够正常工作。这类悬挂结构的设计难点在于杠杆比的匹配，需要结合整车的整备质量、骑手乘坐载荷、常用行驶路况来反复调整连杆各点的位置，平衡舒适性与运动支撑性的需求，同时还要兼顾部件的强度，在减重的同时保证连杆、减震安装座在极限载荷下不会出现变形或断裂。
