铃木鹅350摩托车摇臂结构设计

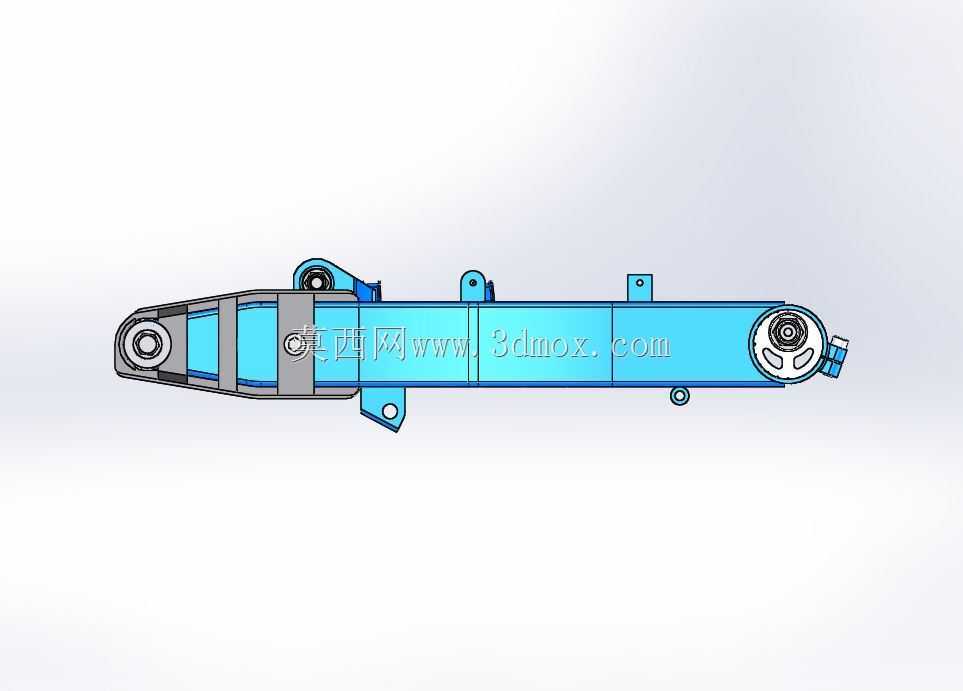

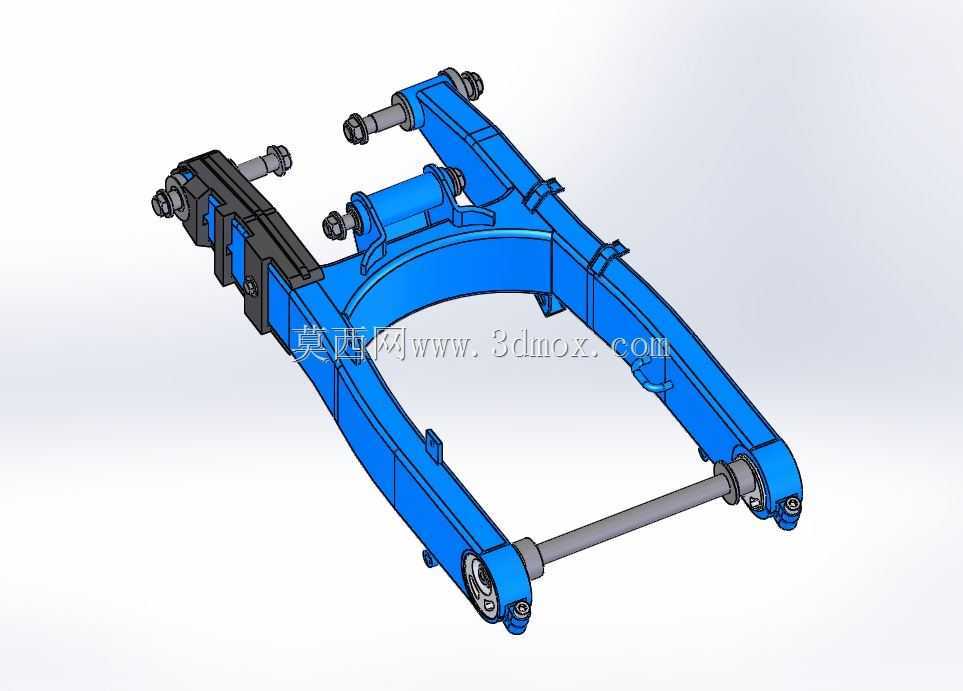

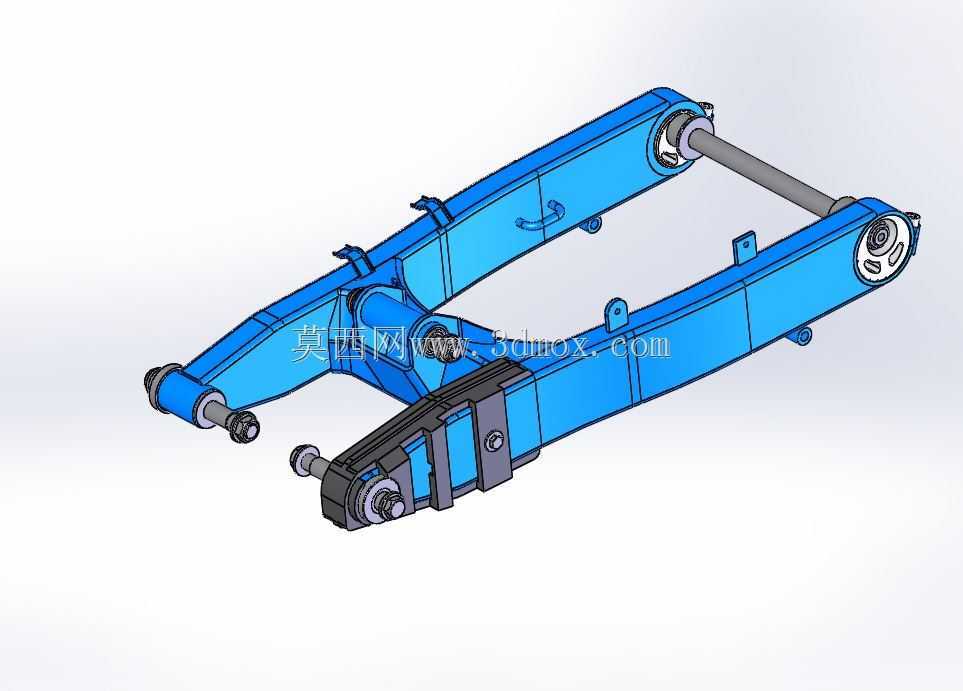

该摇臂作为跨骑类摩托车后悬架系统的核心承载构件，主要承担后轮与车架之间的载荷传递、运动约束作用，在车辆加速、制动、过弯工况下，需同时承受纵向冲击力、侧向倾覆力矩以及垂直方向的颠簸载荷，是决定后轮行驶循迹性、车架整体刚性的关键部件。从结构设计来看，该摇臂采用双梁式钢管+冲压钢板组合构型，左右两根主纵梁为变截面箱型结构，靠近车架铰接端的截面尺寸更大，用以提升枢轴安装位置的抗扭刚度，向后延伸至后轮轴安装位的梁体逐步收窄，在保证整体强度的前提下合理控制簧下质量，降低后悬架的运动惯性，提升减震器的响应速度。主纵梁之间设置多组横向加强筋与连接支架，分别用于安装后减震器下固定点、链盒限位结构、后刹车管路固定卡扣以及后轮轴调节滑块，各安装位的孔位同轴度公差控制在0.1mm以内，避免装配后出现运动卡滞、链条偏磨的问题。摇臂前端的枢轴套采用内嵌式复合衬套结构，衬套与钢管梁体过盈压装配合，既保证铰接转动的灵活性，又能缓冲路面传递的细碎振动，减少车架方向把的震感。在安装边界方面，前端枢轴孔与车架后摇臂安装座的匹配轴径为标准通用尺寸，两侧安装端面的平行度公差需满足装配要求，避免摇臂转动时出现侧向别劲；后端后轮轴安装槽为长条形可调结构，调节行程覆盖常规链条张紧的调整范围，槽口宽度与后轮轴径匹配，可兼容同平台车型的后轮轴组件。摇臂上部预留的减震器安装支架孔位，与原厂中置后减震器的下吊耳安装尺寸完全匹配，安装角度经过运动校核，在减震器全行程压缩、伸长过程中不会出现运动干涉。侧向的安装凸台用于固定后刹车卡钳的支架或者链盒组件，所有焊接位置均采用满焊工艺，焊后进行应力消除处理，避免长期交变载荷下出现焊缝开裂的问题。在实际应用场景中，该结构既可以作为原厂配件的替换设计参考，也可用于摩托车改装领域的刚性升级方案，通过优化梁体截面厚度、加强筋布置位置，可在合理控制重量的前提下提升摇臂的抗扭刚性，减少大马力输出时的摇臂形变，提升后轮的动力传递效率，同时在高速过弯时能够更好地约束后轮的侧向位移，提升车辆的操控稳定性。设计过程中对摇臂的运动行程做了完整的干涉校核，确认在减震器全行程跳动、后轮最大转向角度范围内，摇臂与排气系统、后挡泥板、链条等周边部件均保留足够的安全间隙，不会出现运动磕碰的问题。
