大排量摩托车后悬挂连杆结构设计

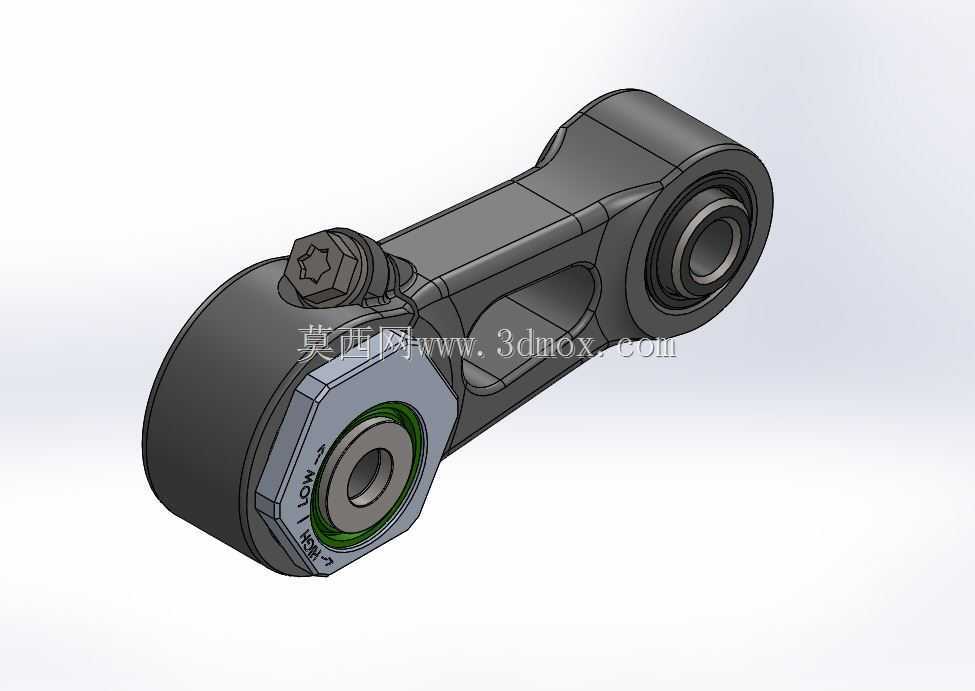

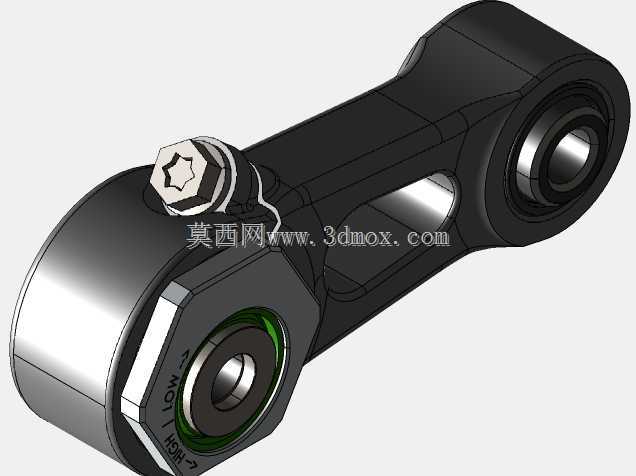

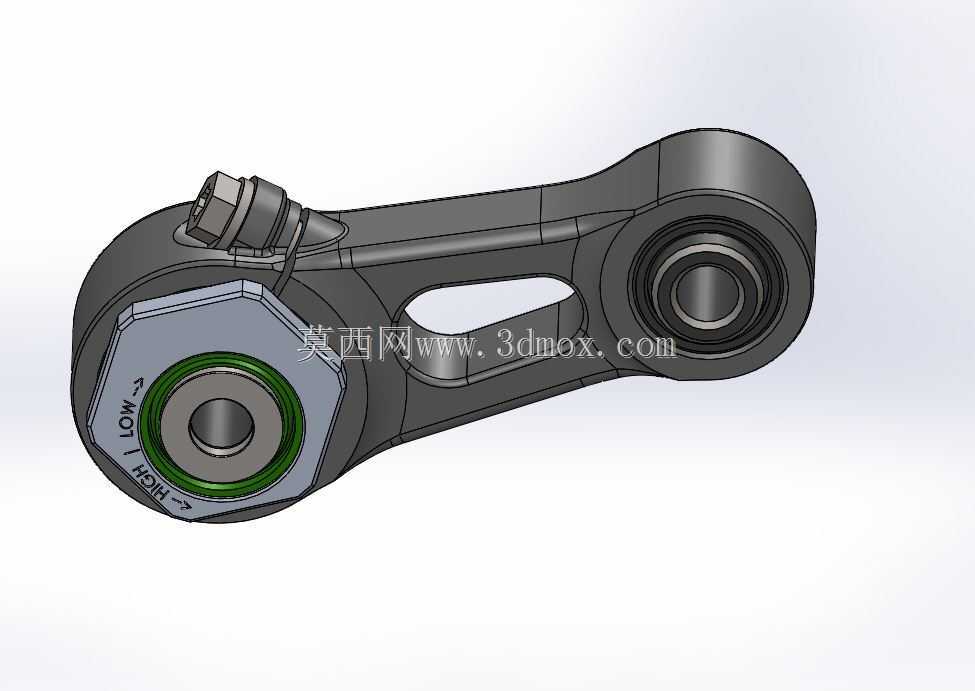

该零件作为大排量运动摩托车后悬挂系统的核心传力构件，承担着连接后摇臂与减震器、分配悬挂载荷的关键作用，在整车动态行驶过程中，需要反复承受加减速、过弯、颠簸路面带来的交变冲击载荷，其结构强度与安装精度直接决定了后悬挂的动作线性度与整车操控极限。从结构设计逻辑来看，该连杆采用双端铰接式布局，两端集成带密封结构的滚动轴承安装位，一端通过螺栓与后摇臂的铰接支座配合，另一端与多连杆悬挂的摇臂支架相连，中部的镂空减重结构是在完成有限元强度校核后做的拓扑优化，在保证各受力截面应力余量满足3倍以上冲击载荷要求的前提下，尽可能削减非受力区域的材料厚度，降低连杆自身的往复运动惯量，避免悬挂动作时出现多余的簧下质量拖累减震响应。两端的轴承安装位设计有同轴度公差要求，安装孔位的中心距尺寸严格匹配对应车型的悬挂几何参数，安装边界上预留了轴承外圈的压装台阶与密封件的安装卡槽，端面的锁紧螺母限位结构可以避免铰接螺栓在长期交变载荷下出现松脱，轴承位外侧的密封结构可以阻挡骑行过程中泥沙、水渍进入轴承滚道，延长铰接部位的维护周期。在实际装车场景中，该连杆的长度尺寸、铰接点位置会直接影响后减震的杠杆比，不同的杠杆比设定可以匹配不同调校风格的减震器，偏向赛道设定的车型会通过调整连杆尺寸让减震初段更灵敏、末段支撑性更强，偏向街道通勤的设定则会让杠杆比变化更平缓，过滤细碎颠簸的效果更好。建模过程中对铰接部位的配合间隙做了模拟验证，避免悬挂全行程动作时连杆与周边的摇臂、车架部件出现运动干涉，连杆本体的外形做了圆弧过渡处理，避免应力集中在棱角位置引发长期使用后的疲劳开裂，表面的结构加强筋沿着载荷传递路径布置，在不增加过多重量的前提下提升了零件的抗扭、抗弯刚度。
