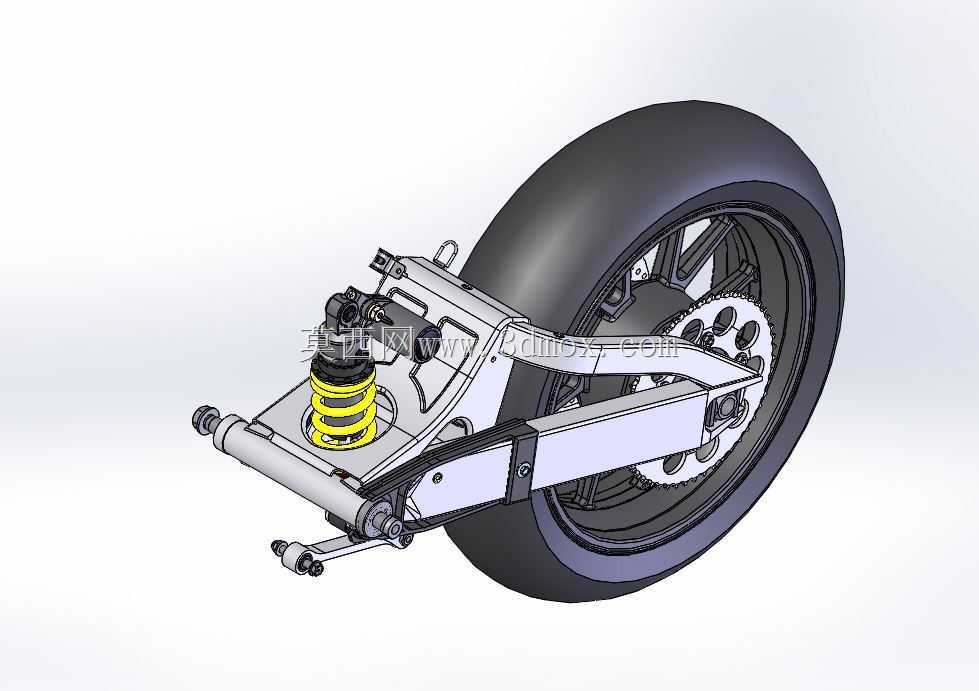

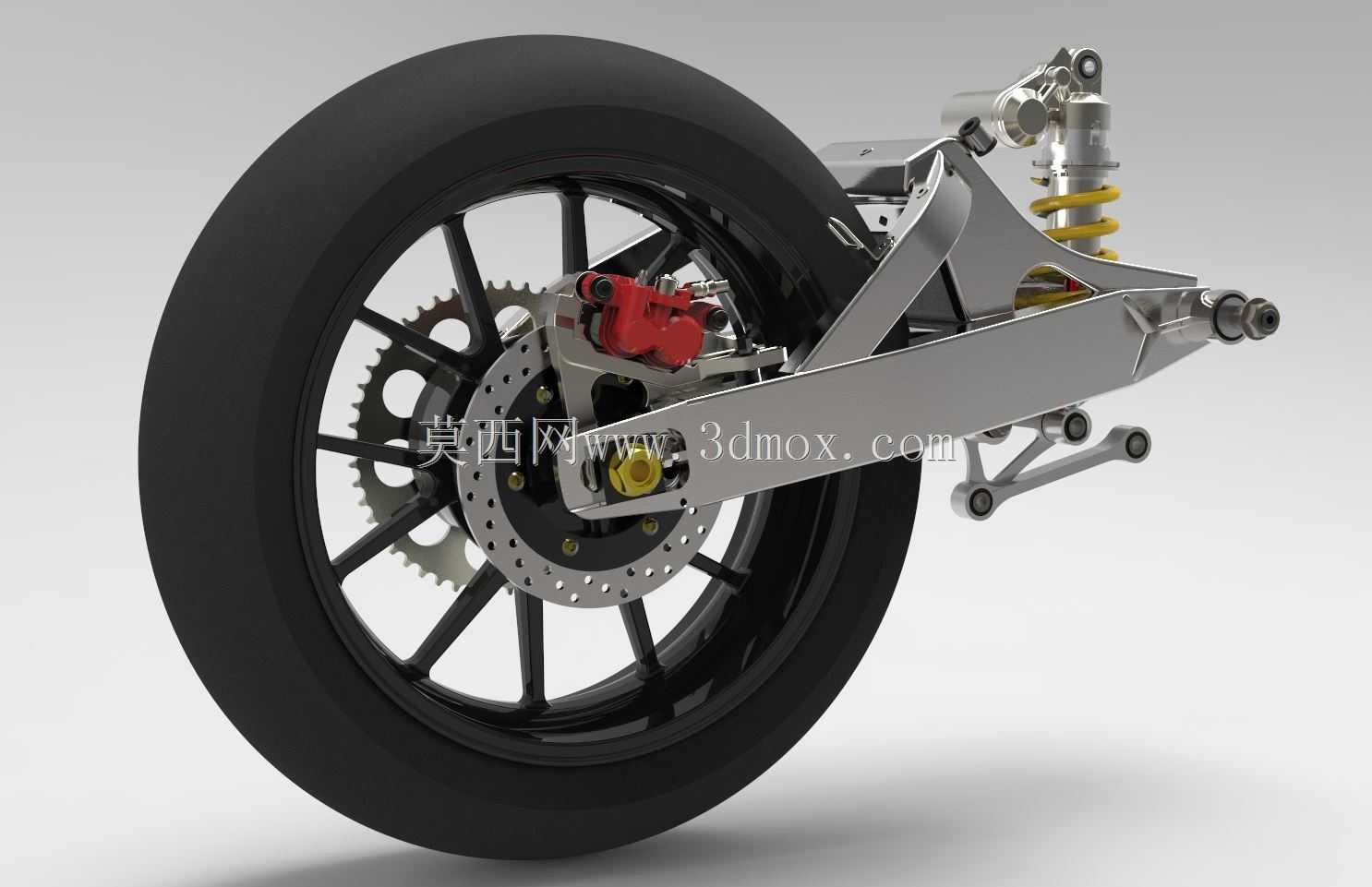

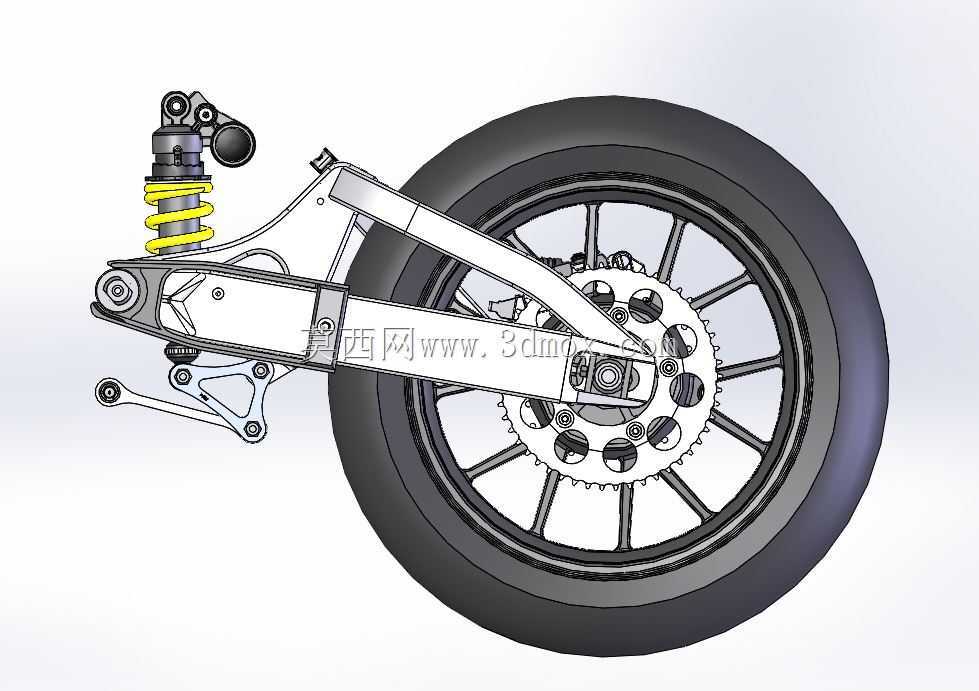

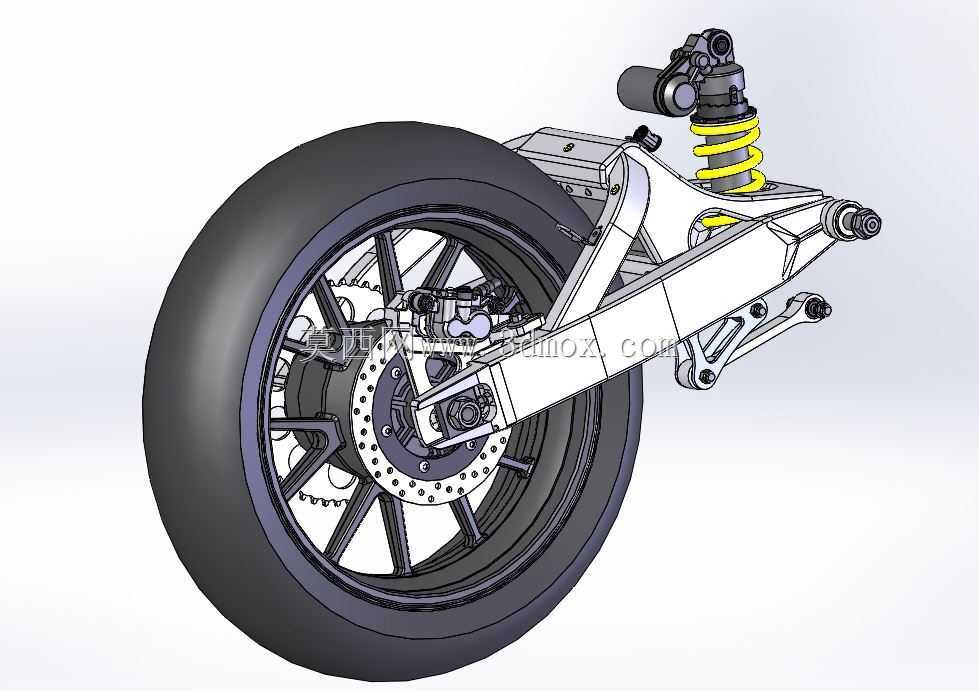

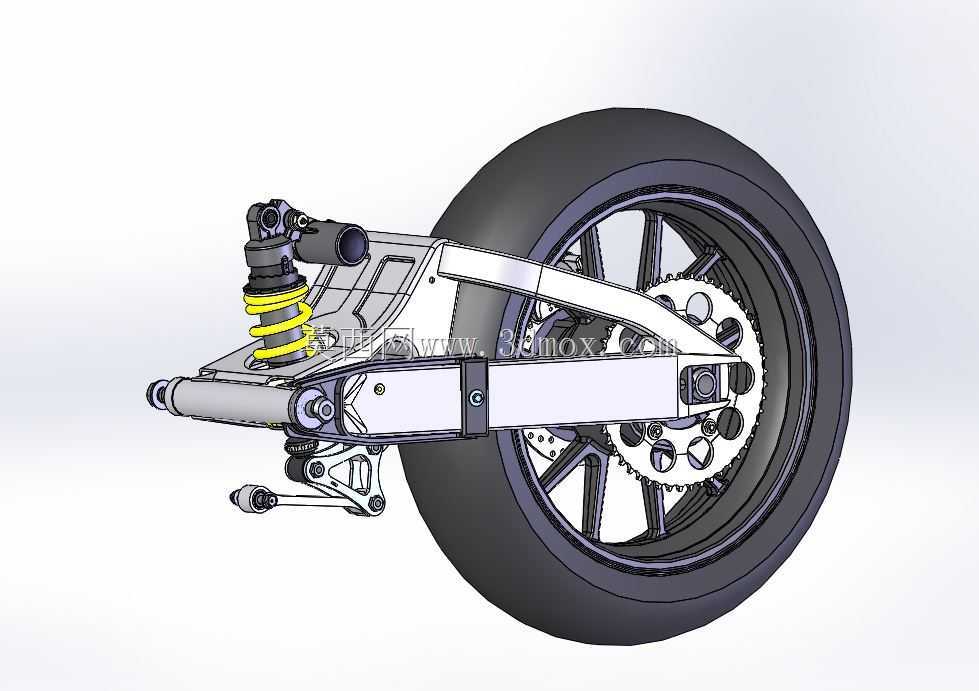

雅马哈R6摩托车后摇臂悬挂轮组结构

　　这套结构主要应用于大排量运动型摩托车的后行走与悬挂系统，承担后轮承载、动力传递、行驶减震的核心功能，是摩托车底盘行走部分的关键总成。日常赛道骑行、公路行驶场景中，后摇臂作为连接车架与后轮的核心承载构件，需要承受起步加速的扭矩反作用力、制动时的纵向载荷、过弯时的侧向倾覆力矩，同时为后减震器提供稳定的安装支点，将路面冲击通过减震弹簧与阻尼结构传递至车架，兼顾行驶操控性与乘坐舒适性。设计过程中首先匹配对应车型的后轮安装轴间距，轮组部分重新适配了目标车型的轮毂安装孔位，对链轮的节圆直径、安装孔分布做了参数校准，保证链条传动的中心距与原车传动比匹配，避免出现传动跳齿、链条偏磨的问题。摇臂主体采用双侧梁式结构，

　　连接轴端的轴承安装位预留了标准轴承的配合公差，连板部分整合了多组铰接点位，分别对应减震器下安装点、后刹车卡钳支架、链条张紧调节结构的安装边界，所有铰接位置都预留了轴承与衬套的安装空间，保证转动副的活动自由度不会出现运动干涉。后减震采用螺旋弹簧配合阻尼筒的结构，安装角度经过调校，上端连接车架后减震塔位，下端连接摇臂的减震铰接座，杠杆比匹配运动车型的阻尼调校需求，在压缩与回弹行程中可以提供线性的支撑力。刹车卡钳采用后向安装布局，支架固定在摇臂的延伸安装座上，刹车盘的安装端面与轮毂端面贴合，同轴度公差控制在合理范围内，保证制动时不会出现盘片偏磨、刹车抖动的问题。轮组的辐条采用等强度设计，在满足轮组径向、侧向刚度要求的前提下控制转动惯量，

　　轮毂中心的轴承位匹配标准深沟球轴承的安装尺寸，轮轴贯穿后与摇臂两侧的安装槽配合，配合链条调节器可以调整后轮前后位置，实现链条张紧度的调节。整个总成的安装边界完全适配对应车型的车架后安装点，不需要额外改动车架结构即可完成装配，所有运动部件的活动行程都做了干涉校验，减震全压缩行程、后轮最大转向倾角范围内都不会出现构件碰擦的问题，链轮与链条的啮合包角符合传动设计要求，制动时卡钳的受力路径直接传递至摇臂主体，不会出现支架形变导致的制动力损失。
