杜卡迪900SS钢制后摇臂结构设计

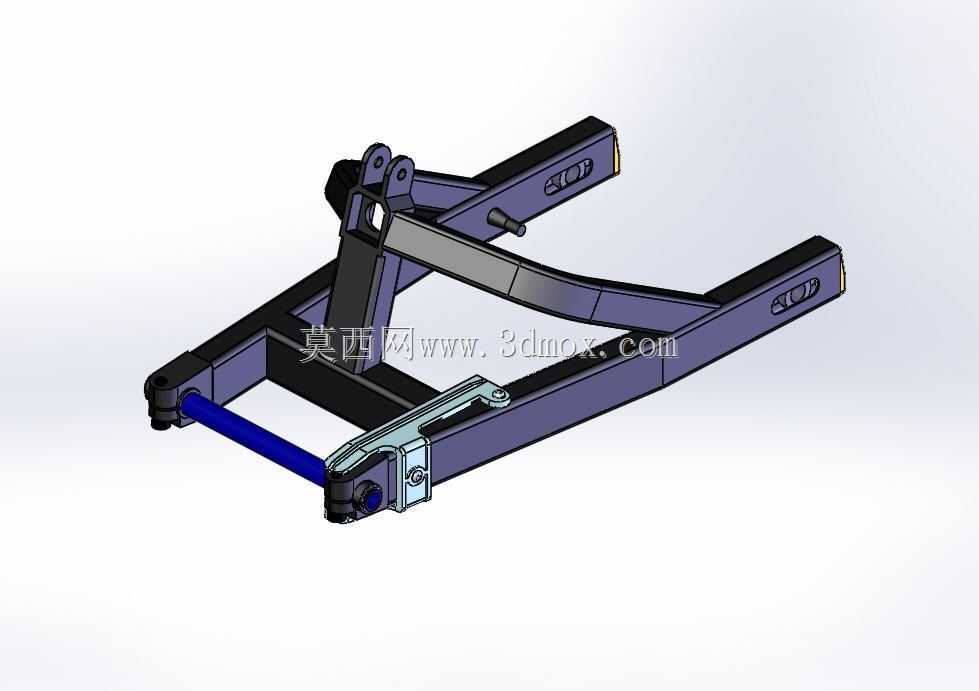

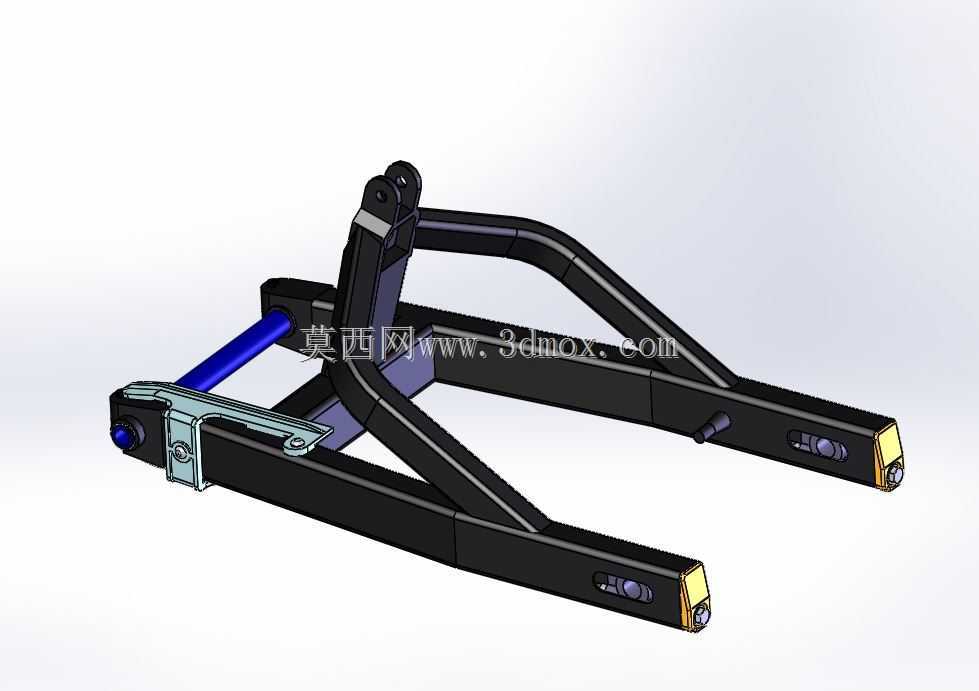

　　该钢制摇臂作为大排量摩托车后悬挂系统的核心承载构件，主要承担后轮与车架之间的载荷传递作用，在车辆加减速、过弯侧倾、颠簸路面行驶工况下，既要传递驱动轮的扭矩输出，也要缓冲路面冲击带来的交变载荷，同时为后轮提供精准的定位约束，保证行驶过程中后轮的运动轨迹符合悬挂几何设定。从结构设计逻辑来看，该摇臂采用双梁式空间架构，两侧主纵梁采用变截面异型钢结构，在靠近后轴安装位的区域做了局部加强，抵消后轮跳动时产生的弯曲与扭转复合应力；前端通过同轴铰接点与车架连接，铰接位集成了衬套安装位，可配合缓冲衬套过滤高频振动，避免刚性连接带来的应力集中。中部设置的横向加强横梁将两侧纵梁连为整体，大幅提升整个构件的抗扭刚度，

　　避免大扭矩输出时摇臂出现侧向形变影响行驶稳定性。摇臂上预留的多组安装位分别对应后减震器下支点、链条导向块、刹车卡钳支架、后轮轴调节机构的装配需求，所有安装孔位的同轴度、端面平面度都按照机加工级精度设定，保证各附件装配后无干涉、无额外装配应力。从安装边界来看，前端铰接孔的中心距、后轴安装槽的调节行程、减震支点的位置坐标都与同系列铝合金版本摇臂保持一致，可实现同车型不同材质版本摇臂的互换安装，无需额外改动车架或后悬挂其他部件。摇臂表面的结构过渡处均做了圆弧倒角处理，避免应力集中导致的疲劳开裂，各受力截面的壁厚根据载荷分布做了差异化设计，在非主要受力区域做了合理的减重优化，兼顾结构强度与构件自重控制。在实际装车应用中，

　　这类钢制摇臂相比铝合金版本拥有更优的抗冲击韧性，在复杂非铺装路面行驶时更不容易因突发冲击出现开裂变形，适合对耐用性要求较高的使用场景，其结构设计也可为同排量车型的后摇臂逆向开发、改装件设计提供直接的结构参考，建模过程中还原的各安装位尺寸、构件空间角度，可直接用于后续的有限元应力分析、改装件适配校核工作。
