雅马哈R6后悬挂减震连杆结构设计

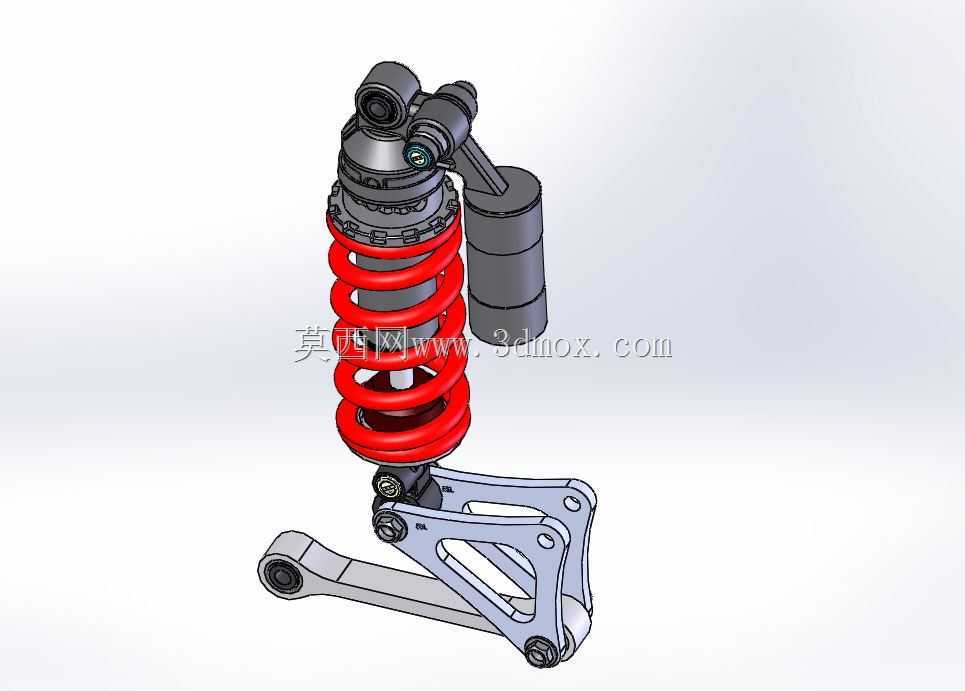

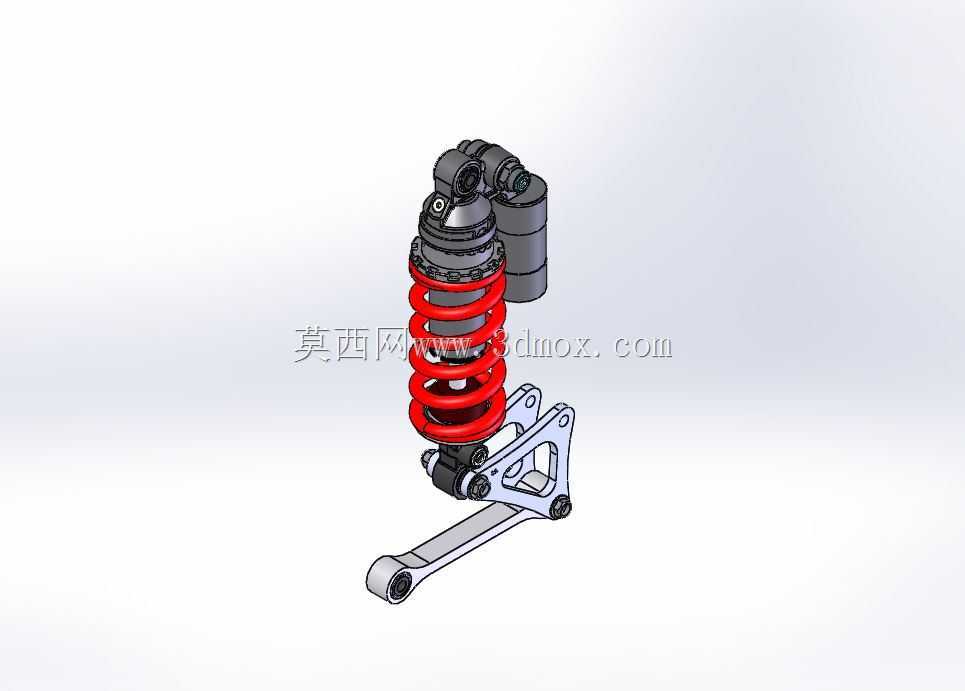

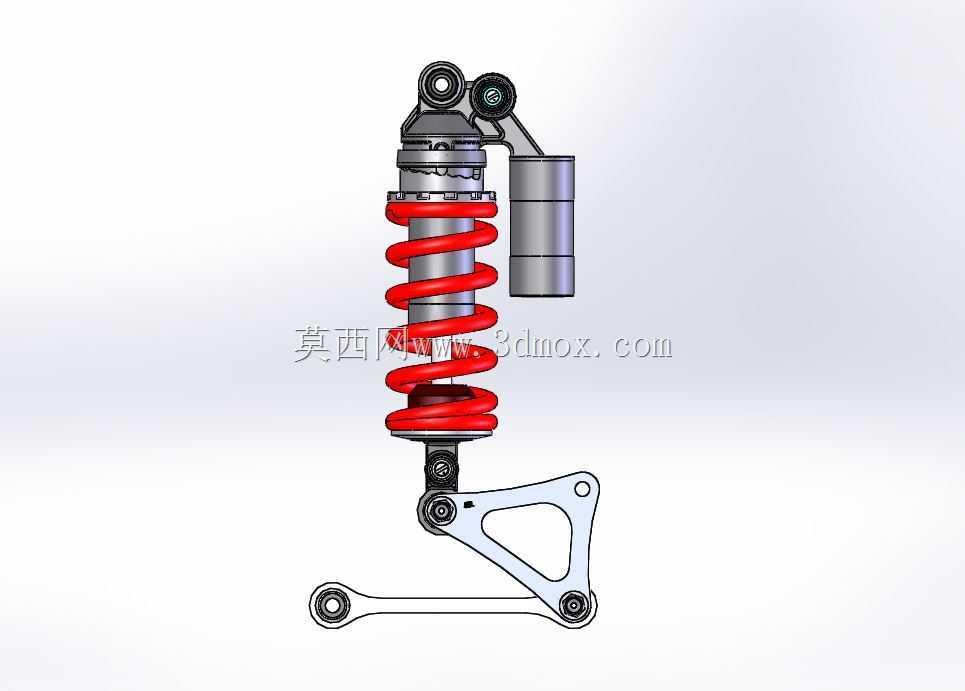

这套后悬挂减震联动结构，主要适配大排量运动型摩托车的后轴承载场景，核心作用是承接后轮传递的路面冲击，通过多连杆的杠杆比变化，匹配不同工况下的阻尼与弹簧刚度输出，兼顾激烈驾驶时的支撑性与日常行驶的滤震表现。从结构布局来看，整套组件采用侧置外挂气瓶的减震器核心搭配多连杆摇臂支架，减震器上端通过衬套与车架副安装位铰接，下端连接连杆组的上铰接点，连杆组同时衔接后摇臂延伸安装座与车架下固定点，形成多自由度的运动约束，当后轮随路面起伏上下跳动时，摇臂摆动会带动连杆组产生角度变化，改变减震器的压缩行程杠杆比，在小幅度颠簸时降低减震初始阻尼，过滤细碎震动，在大幅度压缩比如过弯侧倾、重刹点头、飞坡落地时，杠杆比逐步增大，让减震阻尼与弹簧刚度线性提升，避免打底同时提供足够的支撑力，抑制车身多余的俯仰晃动。设计过程中首先要确定安装边界，上端安装点的位置需要匹配车架尾部的焊接支座孔位，保证减震器最大压缩行程时不会与车架尾部、油箱下沿发生运动干涉，下端连杆的三个铰接点位置经过反复迭代，既要保证杠杆比曲线符合运动摩托的调校需求，也要控制连杆摆角在衬套允许的偏转角度范围内，避免衬套过早出现偏磨失效。外形上红色螺旋弹簧套置在减震筒外侧，外挂的油气分离气瓶通过支架固定在减震筒侧方，避免长时间激烈驾驶时减震油高温起泡导致阻尼衰减，连杆支架采用镂空的三角加强结构，在保证铰接点结构强度的前提下尽可能降低簧下质量，每个铰接点都压装了自润滑衬套，减少日常维护的频次，安装孔位的同轴度公差控制在0.02mm以内，避免连杆运动时出现卡滞，导致减震动作不畅。实际装车应用中，这套结构可以根据骑手体重、赛道/街道的使用场景更换不同刚度的弹簧，调整减震预载、压缩回弹阻尼，连杆的铰接点位置也预留了小幅调整空间，通过改变孔位可以微调整车的尾部高度，改变车辆的拖曳距与重心分布，适配不同的驾驶风格。整套结构的运动行程匹配130mm左右的后轮跳动量，在极限压缩状态下，弹簧圈之间预留有足够的安全间隙，不会出现并圈冲击，减震器的活塞杆表面做了硬质阳极氧化处理，耐磨性能可以满足长期户外行驶的泥沙侵蚀工况，连杆的受力部位做了加厚处理，经过有限元强度校核，在承受3倍额定冲击载荷时不会出现塑性变形，满足大排量摩托激烈驾驶的强度要求。
