庞培离心泵三维结构设计模型

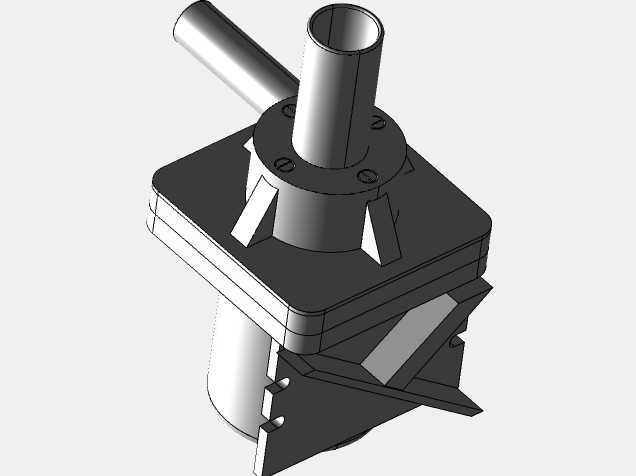

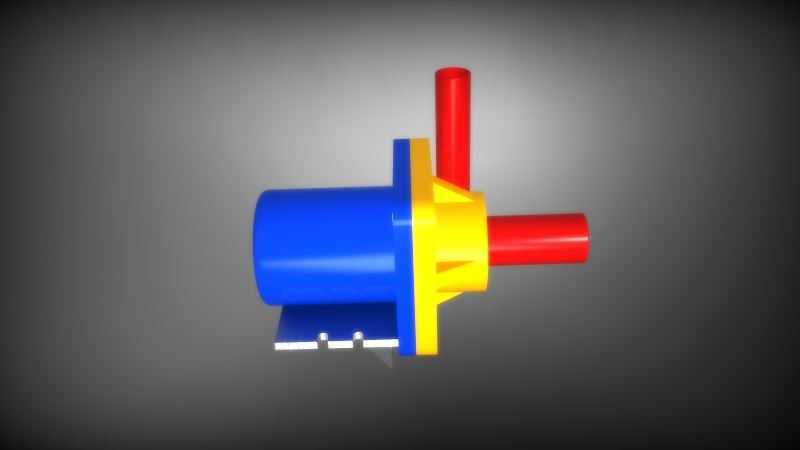

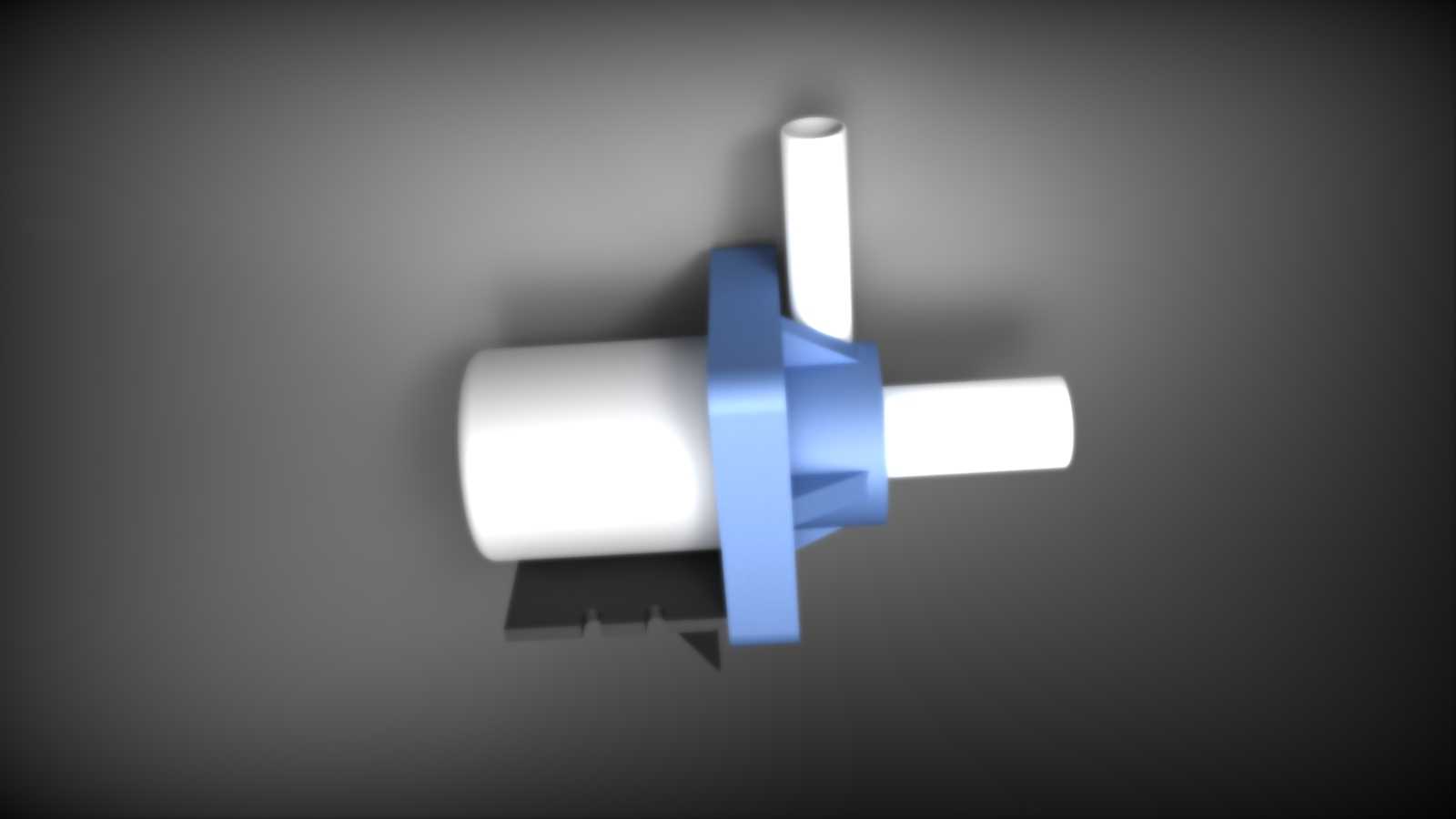

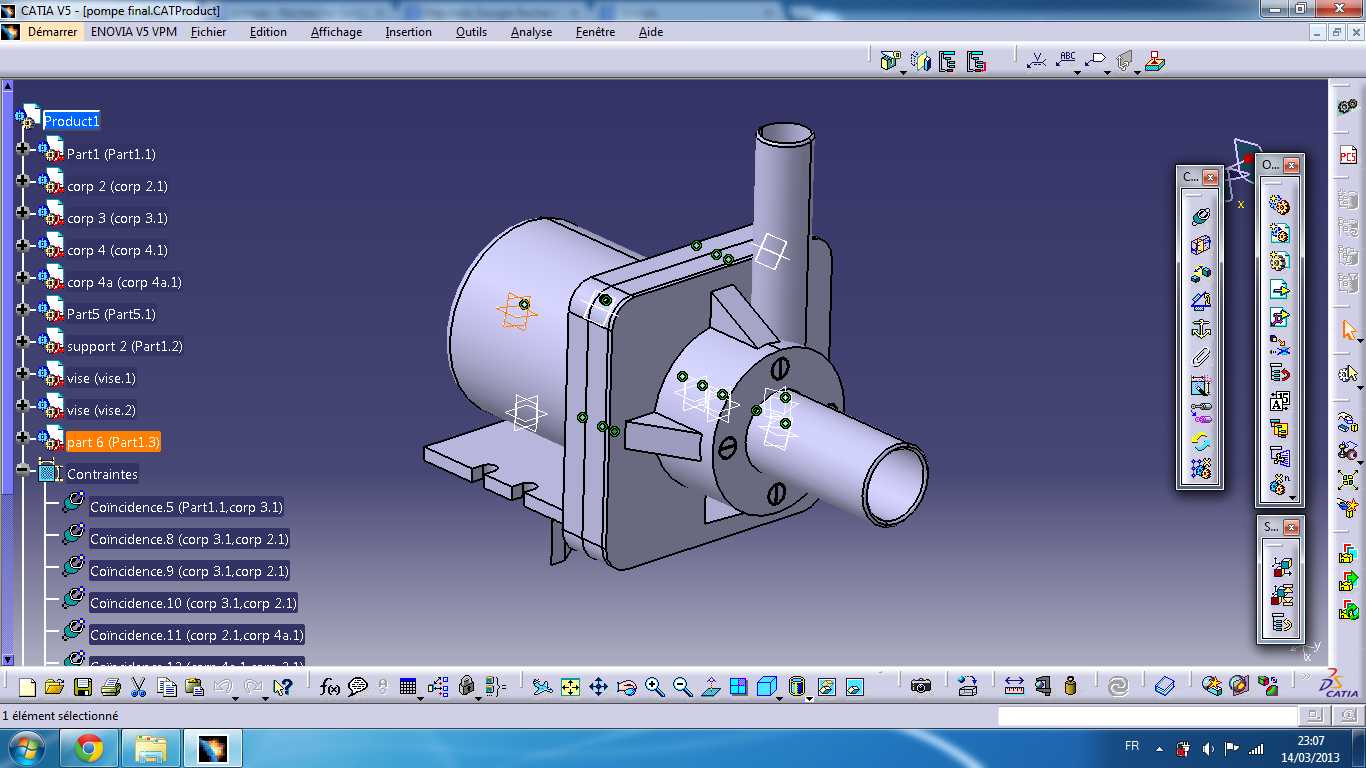

　　在化工流程、市政供水、暖通循环以及中小型工业流体输送场景里，离心泵是应用占比最高的流体输送设备之一，这款庞培结构的离心泵模型，完整还原了单级悬臂式离心泵的全部装配关系，从结构设计层面覆盖了泵类设备从动力输入到流体增压输出的全链路结构逻辑。从实际使用场景来看，这类泵体适配清洁无硬质颗粒的流体介质输送，常见于建筑给排水系统的二次增压、生产车间冷却循环水输送、中小型化工工段的常温介质转输，相比立式液下泵或者多级离心泵，单级庞培离心泵的安装维护门槛更低，日常检修无需拆解进出口管路即可完成叶轮、机械密封的更换，适配多数没有专职设备运维团队的中小型生产场景。从功能特性上看，该模型完整呈现了泵体的核心功能结构：

　　轴向延伸的动力输入轴端用于对接驱动电机或者带轮传动机构，轴段预留了密封件安装位，可适配填料密封或者机械密封两种密封方案，对应不同的介质泄漏管控要求；泵壳采用蜗壳式流道设计，进水口沿轴向正对叶轮中心，出水口沿切向向上延伸，这种结构能最大程度降低流体在泵壳内部的沿程阻力，让叶轮甩出的高压流体顺着蜗壳流道平稳汇集到出口段，减少湍流带来的能量损耗。设计思路上，整个泵体采用分体式装配结构，泵壳与后端的轴承支撑座通过止口定位、螺栓紧固，既保证了装配时的同轴度要求，也方便后期拆解维护；叶轮采用闭式叶轮结构，叶片的曲面弧度经过流道仿真优化，能在额定转速下实现稳定的扬程输出，叶轮与泵轴之间通过键连接传递扭矩，轴端设置锁紧螺母防止叶轮运转时轴向窜动；

　　底部的安装支座采用一体化铸造成型的支脚结构，支脚上预留的安装螺栓孔可直接固定在混凝土基础或者钢制机座上，支脚与泵壳主体之间设置了加强筋结构，避免泵体运转时因振动出现连接部位开裂的问题。从安装边界尺寸来看，该泵的轴向总长度覆盖从动力输入轴端到出水口顶端的全部尺寸，进出口的管径尺寸匹配常规低压流体输送管路的法兰连接标准，安装时需要预留的侧向操作空间满足日常更换密封件、紧固连接螺栓的操作需求，泵体中心高尺寸适配常规Y系列三相异步电机的中心高，可直接通过标准联轴器实现直连传动，无需额外加工定制连接底座。整个模型的装配层级清晰，从泵轴、叶轮、密封件、轴承、泵壳到支座、连接紧固件的配合关系都做了完整还原，

　　没有出现结构干涉或者配合间隙不合理的问题，对于刚接触泵类结构设计的从业者来说，可以通过该模型直观理解离心泵的工作原理与装配逻辑，对于设备选型人员来说，也能通过模型的结构布局判断该泵是否适配现场的安装空间与管路走向，避免选型时出现安装尺寸不匹配的问题。在实际工程应用中，这类单级离心泵的选型往往需要兼顾安装空间、管路对接方式、密封形式等多个维度，三维模型的存在可以让设计人员提前完成泵组的布局校核，提前发现管路与泵体、电机与周边设备的干涉问题，减少现场安装时的整改工作量。
