拖车支撑起落架结构三维设计

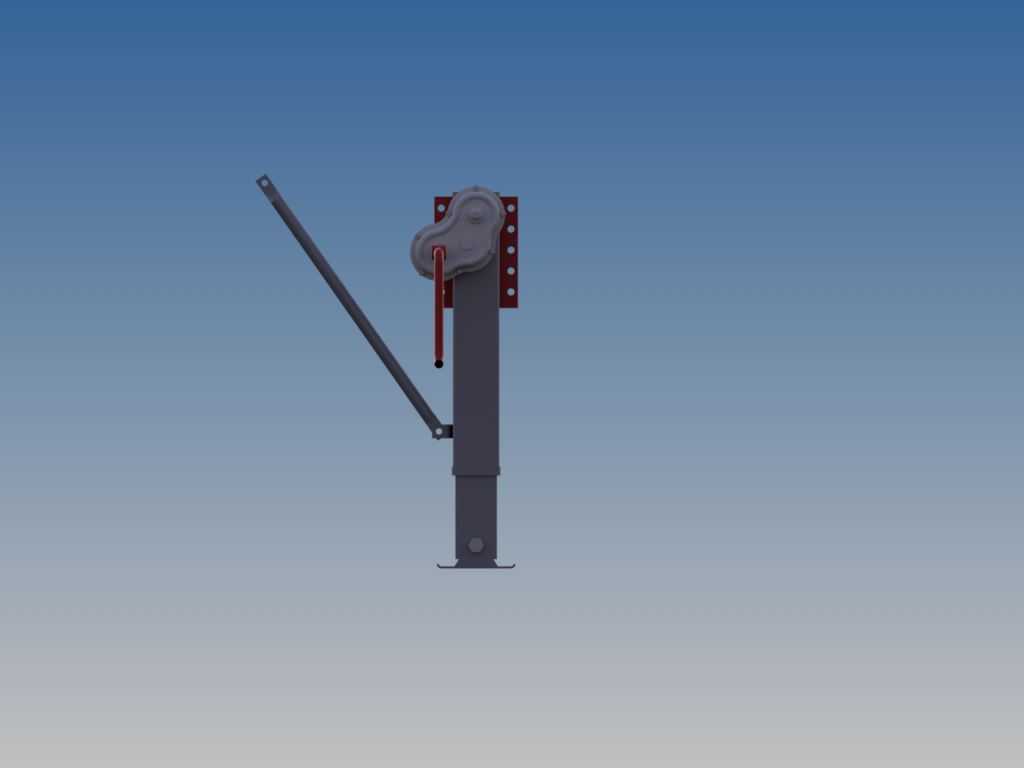

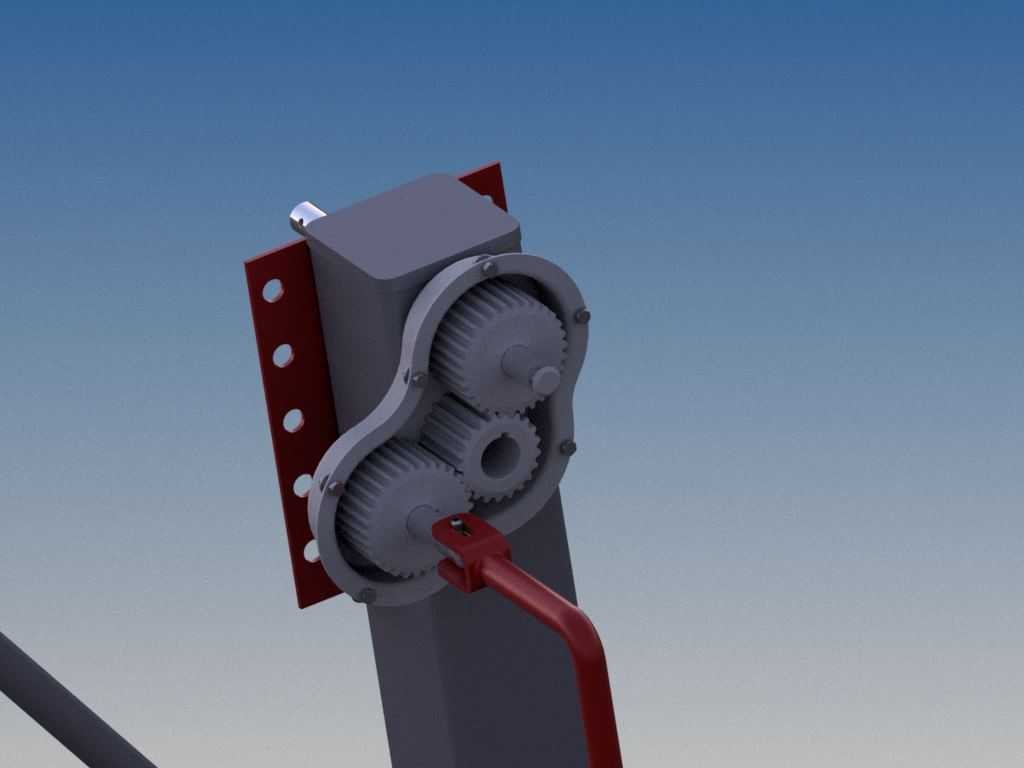

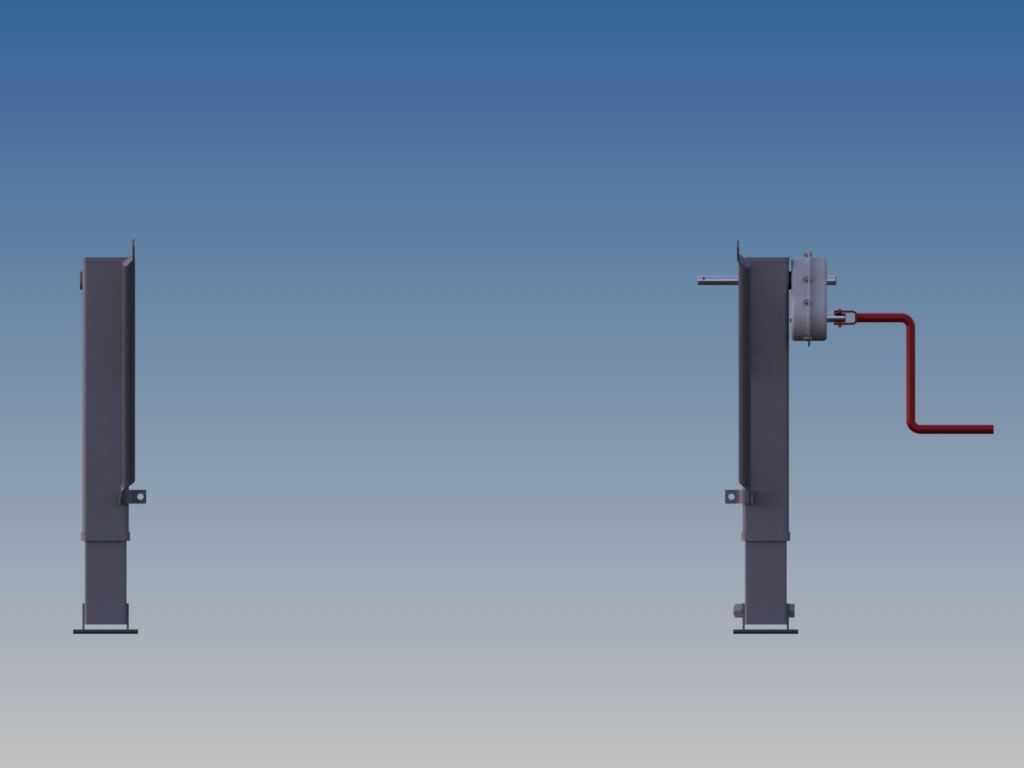

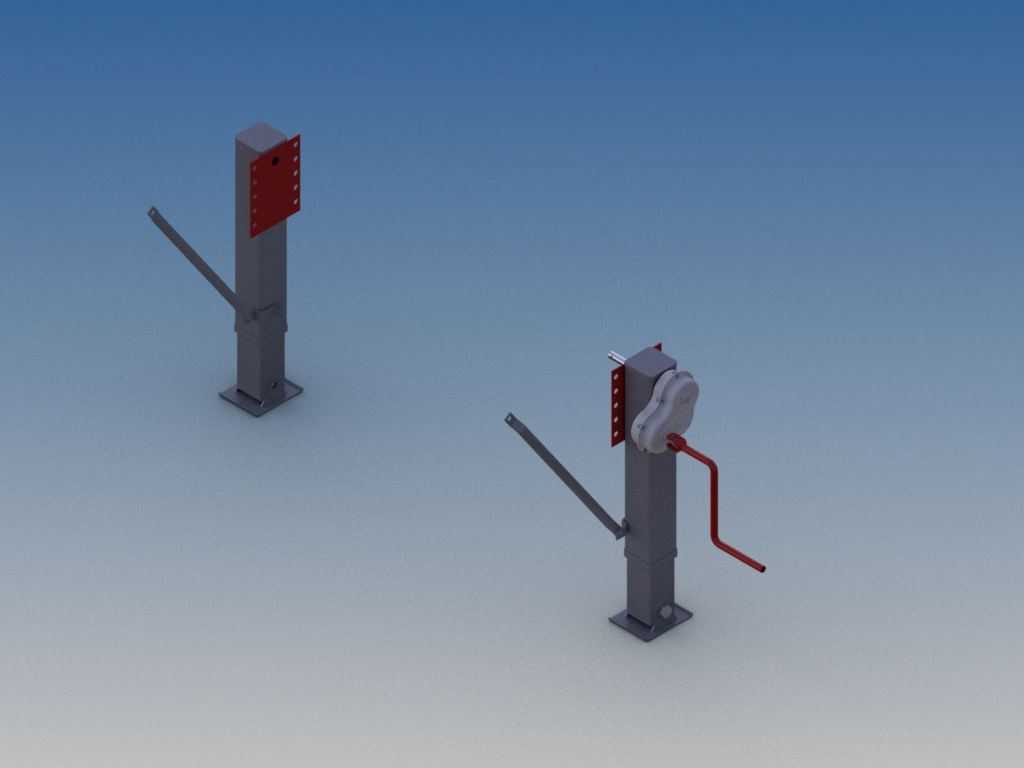

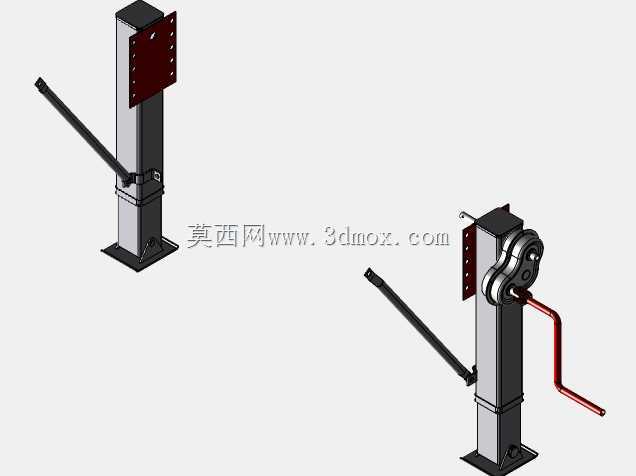

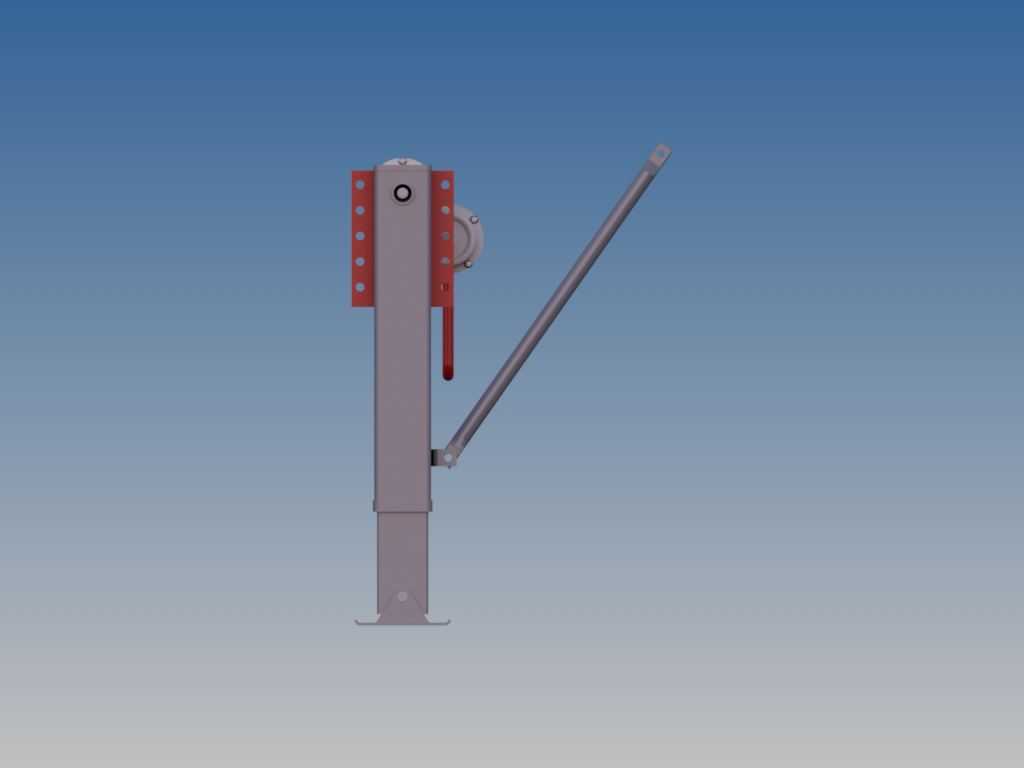

在半挂拖车、旅居挂车、小型工程拖挂设备的驻车场景中，这类支撑起落架是必不可少的核心承重部件，当拖挂设备与牵引车头分离后，起落架承担整个拖挂体前部的全部载荷，避免设备前倾倾覆，同时可通过调节支撑高度适配不同场地的地面高差，保证驻车状态下设备的水平稳定。从结构设计来看，该起落架采用方管型材作为主体伸缩套筒结构，内外套筒之间预留合理的滑动配合间隙，表面做防锈耐磨处理，既保证伸缩调节的顺畅度，又能承受径向的偏载载荷，不会在长期承重后出现套筒变形卡滞的问题。侧面设置的红色安装板带有多组等距安装孔，可直接通过螺栓与拖车底盘的纵梁端面连接，安装孔位的排布符合通用拖挂设备的安装尺寸规范，不需要额外加工转接板即可适配多数轻型拖挂设备的底盘接口，安装边界上，主体套筒的垂直安装空间预留了足够的伸缩行程余量，摇把操作区域与底盘其他部件预留了不小于150mm的操作空间，避免调节摇把时出现干涉。手动摇柄采用曲柄结构设计，配合内部的齿轮减速机构，操作人员只需要施加较小的力即可驱动内套筒伸缩，实现支撑高度的调节，摇柄的弯折角度经过人体工程学优化，操作时手腕不需要过度弯折，长时间调节也不会产生明显的疲劳感，摇柄末端的红色浸塑套既可以防滑，也能在低温环境下避免直接接触金属产生冻粘问题。支撑脚采用方形法兰盘结构，底部带有防滑纹路，与地面接触时可以增大接触面积，降低单位面积的地面压强，在松软的非硬化路面驻车时，可在支撑脚下方垫入枕木进一步分散载荷，避免支撑脚下陷导致设备倾斜。结构设计过程中，重点校核了伸缩套筒的抗弯强度、齿轮传动副的接触强度以及安装螺栓的剪切强度，按照轻型拖挂设备单支1.5吨的额定承重做冗余设计，安全系数取2.5，可覆盖多数轻型拖挂设备的使用需求，同时在套筒的极限伸出位置设置了机械限位结构，避免调节时内套筒完全脱出造成安全事故。从实际使用场景来看，这类起落架除了常规的驻车支撑功能外，在拖挂设备与牵引车头对接时，也可以通过微调起落架的高度，让牵引销与车头的牵引座精准对齐，降低对接操作的难度，不需要额外借助千斤顶等辅助工具即可完成对接作业。结构上没有采用复杂的液压或电控元件，纯机械结构的设计可靠性更高，在户外恶劣环境下长期使用也不容易出现故障，日常维护只需要定期在伸缩套筒表面和齿轮啮合位置涂抹润滑脂即可，维护成本极低。外形尺寸上，主体套筒收缩后的总长度控制在700mm以内，完全伸出后的最大支撑高度可达1200mm，可适配不同底盘高度的拖挂设备，安装板的尺寸为180mm*120mm，安装孔的孔距为150mm*90mm，与行业内通用的轻型拖车起落架安装尺寸完全兼容，替换旧件时不需要对底盘做任何改装。在建模过程中，所有配合面的公差都按照机械加工的常规公差等级设定，滑动配合面采用H8/f7的间隙配合，安装孔的位置度公差控制在0.2mm以内，保证加工后的零件可以顺利装配，不会出现装配干涉或者间隙过大导致晃动的问题。
