宽跨度商用车带盘式制动器悬架结构

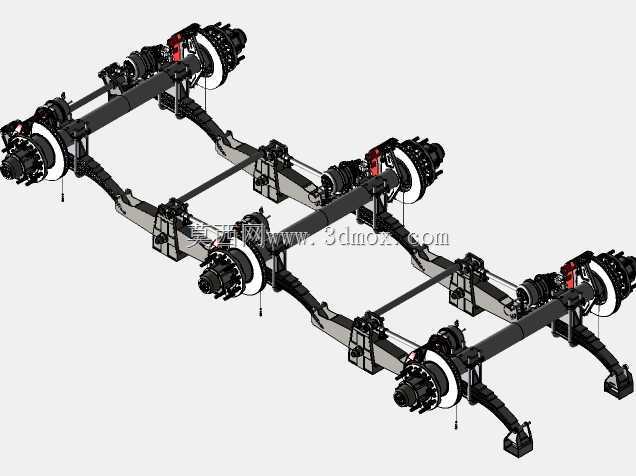

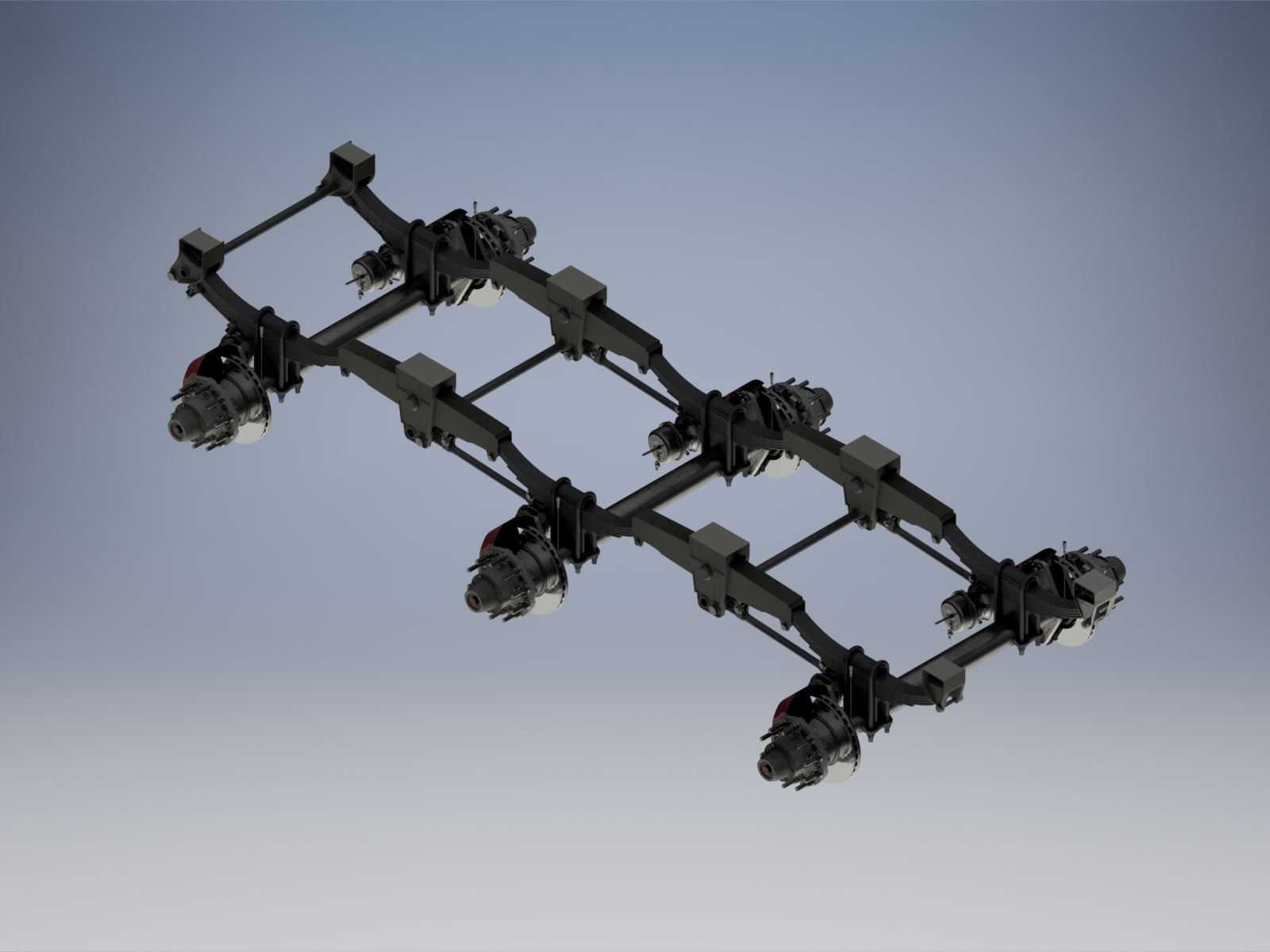

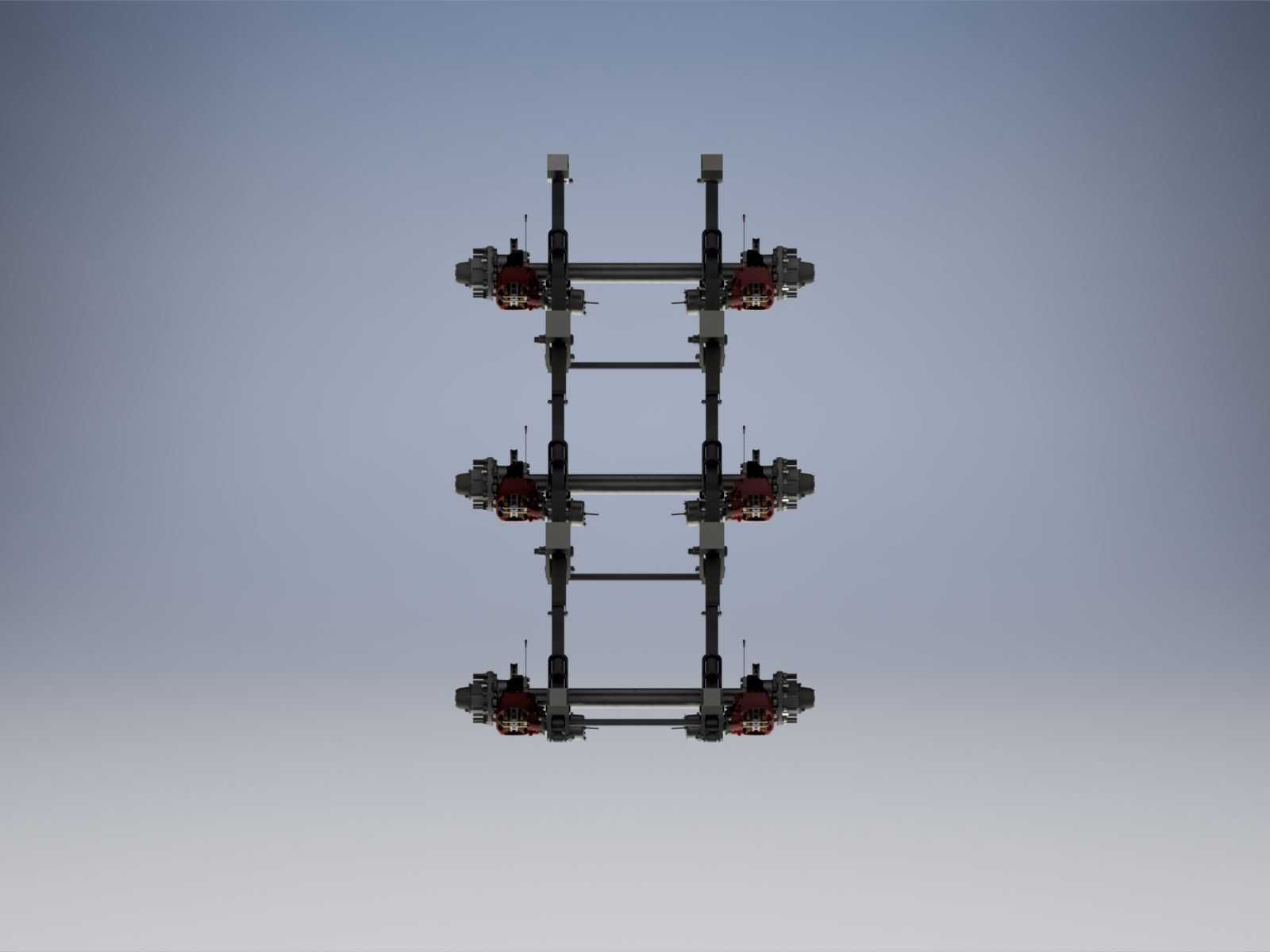

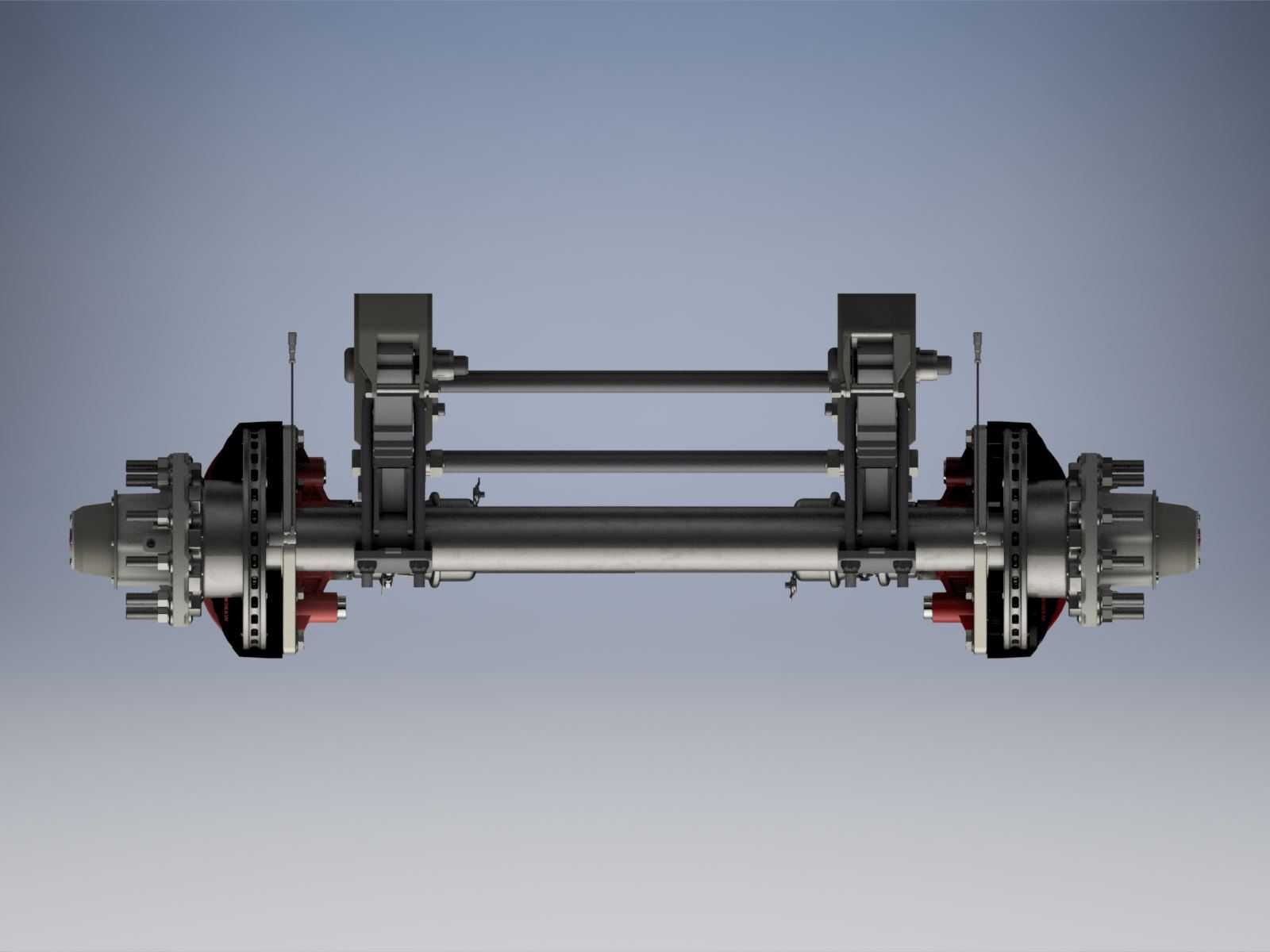

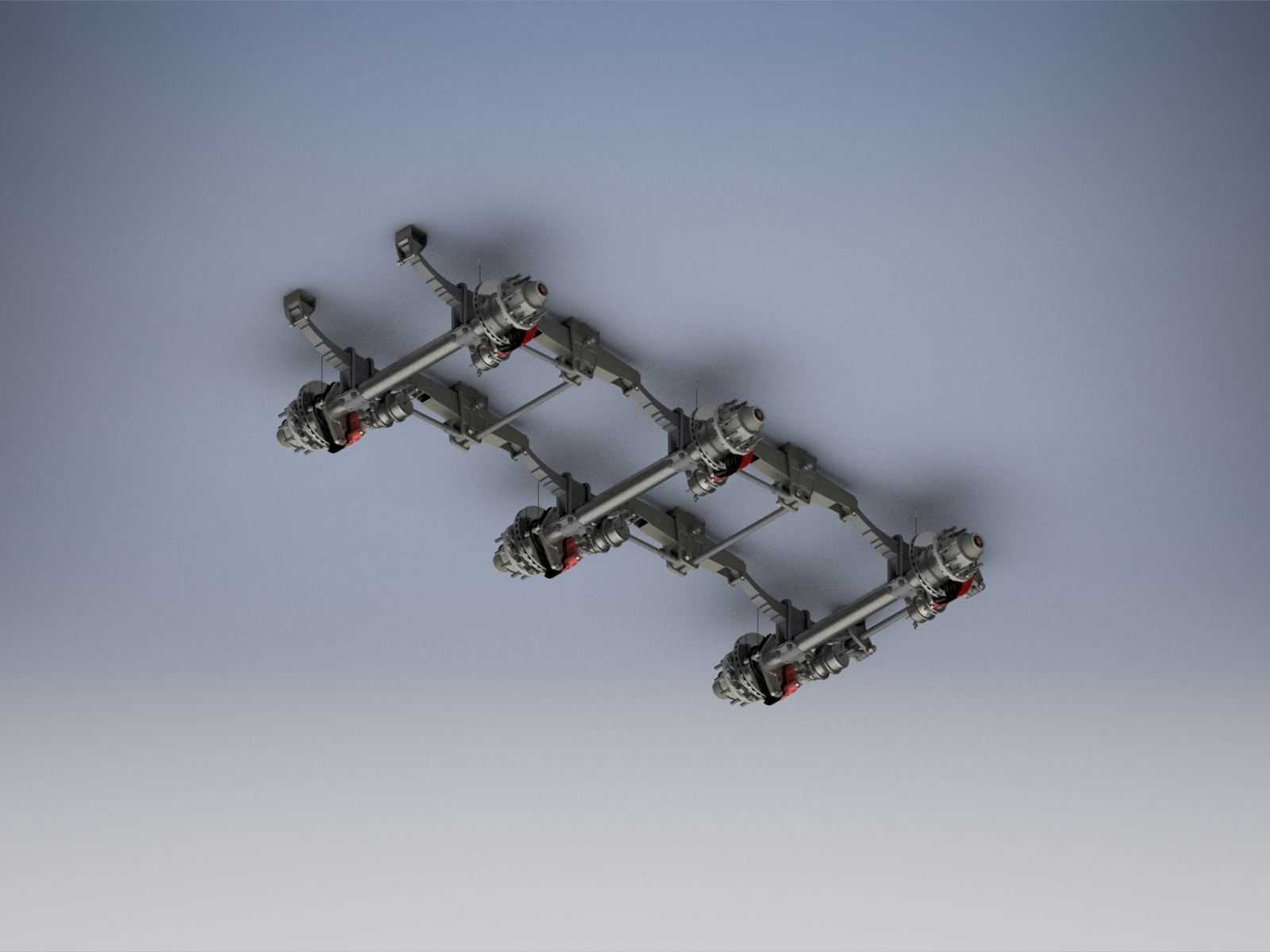

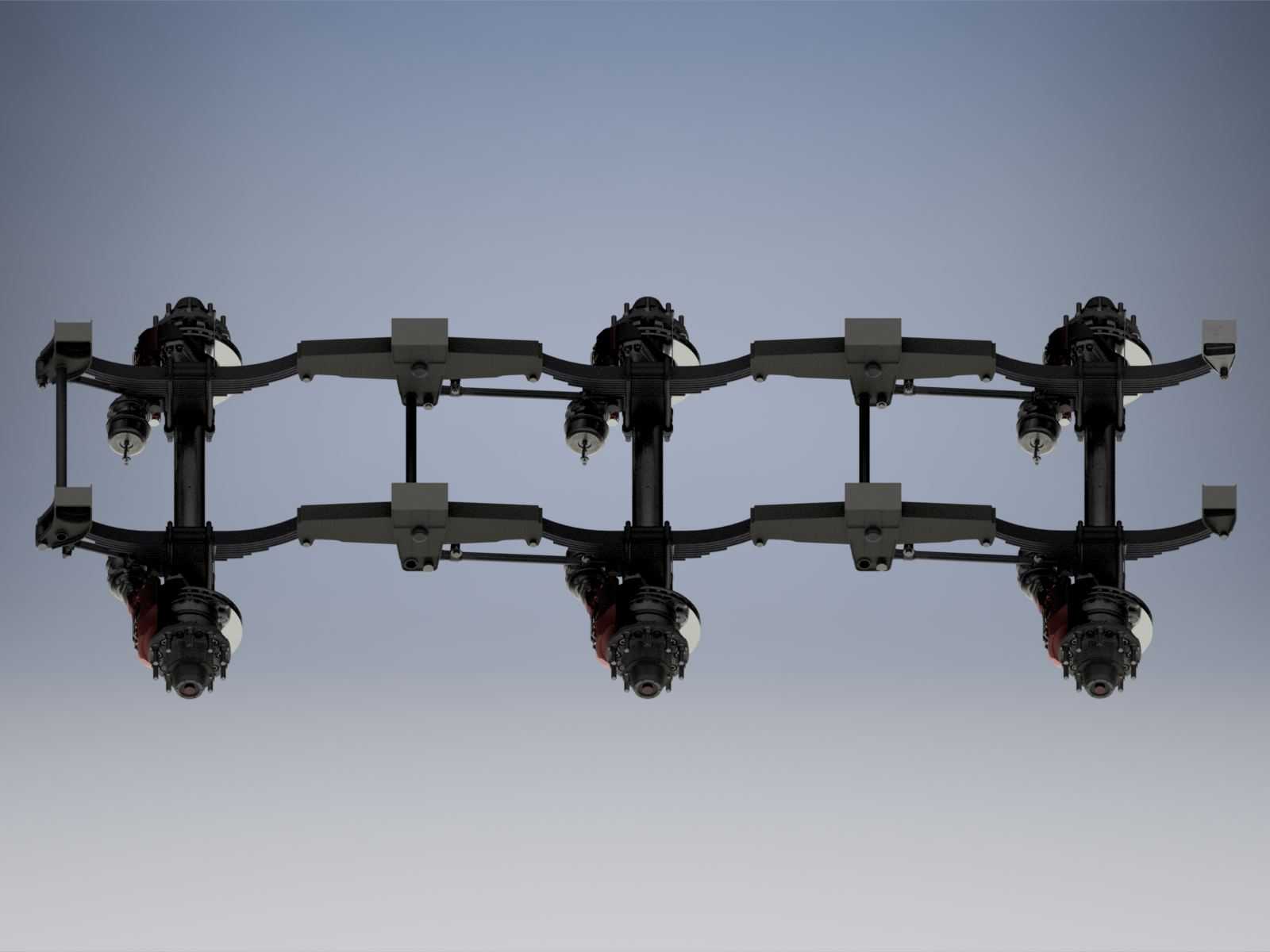

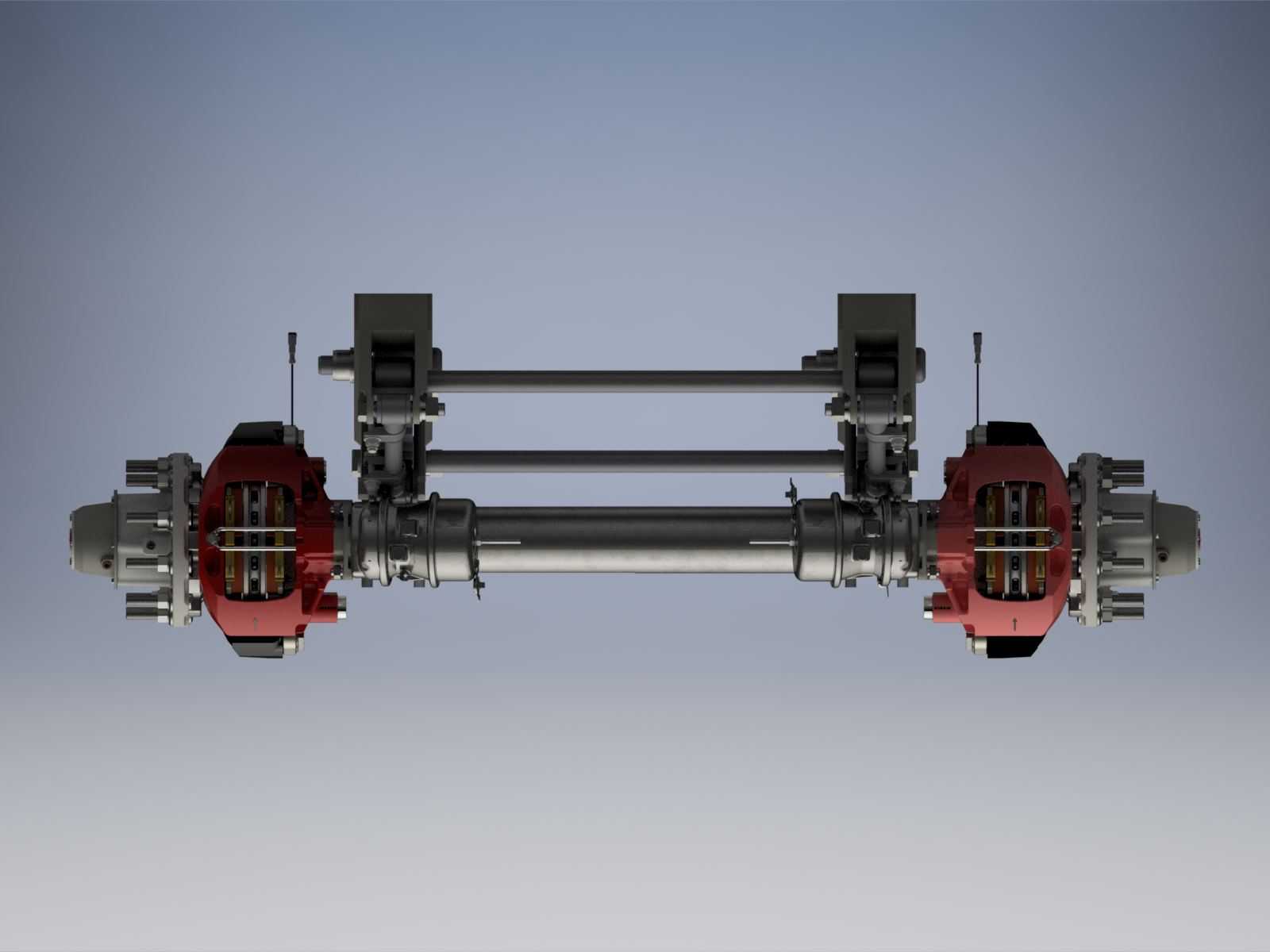

在干线物流运输、重载公路客运这类长轴距多轴商用车的底盘布局中，宽跨度悬架的匹配直接决定了车辆行驶的平顺性、制动可靠性以及重载工况下的车架抗扭表现，这套带盘式制动器的宽跨度悬架结构，正是针对大宽度车架、高载荷运营场景开发的底盘核心承载部件。不同于常规窄幅商用车悬架，该结构采用多桥联动的布局逻辑，左右两侧纵置承载梁通过横向稳定构件形成刚性连接框架，可在车辆通过非铺装路面、弯道侧倾时，将单侧车轮受到的冲击载荷均匀分散到整个悬架承载面，避免局部应力集中导致的车架变形或者悬架构件疲劳断裂。盘式制动器的集成布置没有采用传统的鼓式制动结构，而是将制动卡钳直接固定在转向节（针对转向桥）或者桥壳端部的安装座上，制动盘与轮毂采用同轴过盈配合加螺栓锁紧的连接方式，相比鼓式结构，散热效率提升明显，长下坡连续制动工况下不会出现制动鼓热衰退导致的制动力衰减问题，同时盘式结构的制动响应速度更快，配合ABS系统可以实现更精准的制动力分配，满足高速运营场景下的安全需求。从设计思路上看，这套悬架在开发阶段优先考虑了安装边界的通用性，桥壳端部的制动器安装孔位采用行业通用的标准化孔距设计，可适配不同尺寸规格的轮毂以及轮辋，不需要额外加工转接法兰就能完成装配；悬架与车架连接的推力杆支座、钢板弹簧座（或者空气弹簧安装位，根据结构匹配）的位置，预留了±15mm的调节余量，可适配不同宽度的商用车车架，降低整车厂的底盘匹配难度。外形尺寸方面，整套悬架的横向跨度达到9700mm级别的适配宽度，可满足多轴重载车辆的宽车架布局需求，纵向安装尺寸则根据车桥的数量做了模块化分段设计，单段桥体的纵向安装长度控制在常规商用车底盘的预留空间范围内，不会与底盘上布置的油箱、储气筒、线束管路发生干涉。实际使用场景中，这套悬架可适配重型载货汽车、大型公路客车、特种作业宽体车辆的底盘配置，承载级别覆盖10吨到25吨的单桥载荷需求，盘式制动器的摩擦片采用磨损预警结构，当摩擦片磨损到极限厚度时，会通过传感器触发驾驶室内的报警提示，不需要拆解制动器就能完成磨损状态检查，日常维护的便捷性相比传统鼓式结构提升不少。结构设计上，悬架的各铰接点都采用了免维护的橡胶衬套配合润滑脂嘴的双重设计，在常规铺装路面运营时，橡胶衬套可过滤路面传来的高频振动，减少车架的振动传递，提升驾乘舒适性；在重载工况下，衬套的径向刚度可提供足够的支撑力，避免悬架出现过大的横向位移，保证车轮定位参数的稳定，减少轮胎的异常磨损。制动器的制动盘采用通风式结构，内部设计有径向散热筋，车辆行驶时气流可顺着散热筋快速带走制动产生的热量，即使在频繁制动的山区路段运营，制动盘的工作温度也能控制在材料允许的范围内，不会出现热变形导致的制动抖动问题。整套悬架的构件在建模时完全按照实际生产的加工公差做了配合间隙模拟，各连接螺栓的孔位、衬套的压装余量、制动盘的跳动公差都符合商用车底盘件的行业设计标准，可直接用于底盘结构的匹配验证、制动系统的性能仿真以及装配工艺的模拟演练，帮助结构设计人员快速完成宽体商用车底盘的悬架系统选型与适配工作，减少前期设计阶段的重复建模工作量，也能为后续的零部件试制、台架试验提供准确的三维数模参考。
