工业万向旋转脚轮三维结构设计

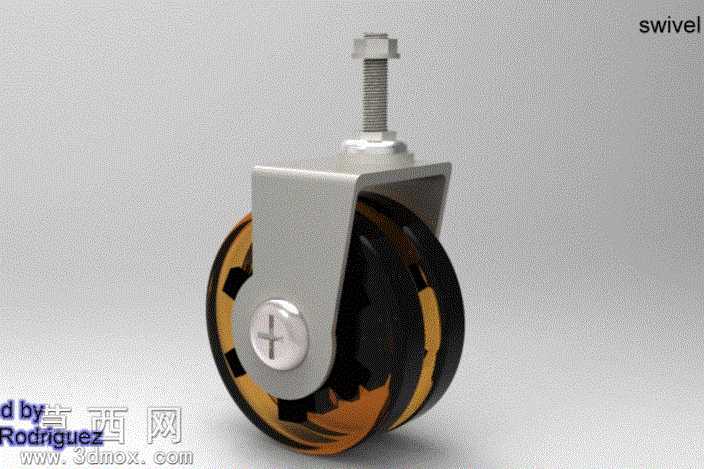

本作品为工业万向旋转脚轮的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先从顶部安装螺杆开始绘制，通过螺纹特征命令精准还原标准公制安装螺杆的牙型结构，搭配六角锁紧螺母的六棱柱特征与倒角细节，保证安装结构的尺寸精度符合工业装配标准。支架部分采用钣金折弯特征建模，还原金属支架的弯折弧度与安装孔位，支架与轮体的连接轴采用十字槽盘头螺钉的标准件结构建模，精准还原螺钉头部的十字槽细节与轴肩定位结构，确保旋转结构的同轴度符合万向转动的功能需求。轮体部分采用双材质分层建模，内层为硬质支撑轮芯，外层为高弹性耐磨轮面，通过布尔运算完成轮体与轴承安装位的结构配合，轮芯处的镂空减重结构通过环形阵列特征完成，保证轮体轻量化的同时兼顾结构强度。材质渲染阶段，金属支架与螺杆、螺钉部分采用磨砂不锈钢材质，调整金属粗糙度参数模拟真实金属的哑光反光效果，轮体外层采用半透明琥珀色聚氨酯材质，添加轻微的凹凸纹理模拟橡胶材质的细微颗粒质感，轮芯部分采用黑色硬质工程塑料材质，调整漫反射参数还原塑料的哑光质感，背景采用浅灰色哑光地面，添加柔和的环境光与定向补光，通过光线追踪渲染输出最终效果图，清晰呈现脚轮各部件的结构层次与材质差异。设计过程中重点考量万向旋转结构的转动灵活性，支架与轮体的连接轴预留合理的转动间隙，顶部螺杆与支架的旋转连接结构采用回转配合设计，保证脚轮可360度水平旋转适配不同方向的移动需求，轮面的弧形轮廓设计可降低移动过程中的颠簸感，适配多种工业设备、周转工装的移动承重需求，整体结构无冗余设计，所有部件均可拆解为独立加工零件，符合五金配件的量产加工工艺要求，建模过程中所有特征均保留参数化历史记录，可根据实际承重需求调整轮径、支架厚度、螺杆规格等参数，快速衍生不同规格的同系列脚轮模型。
