适配59-63毫米管径快装喉箍结构设计

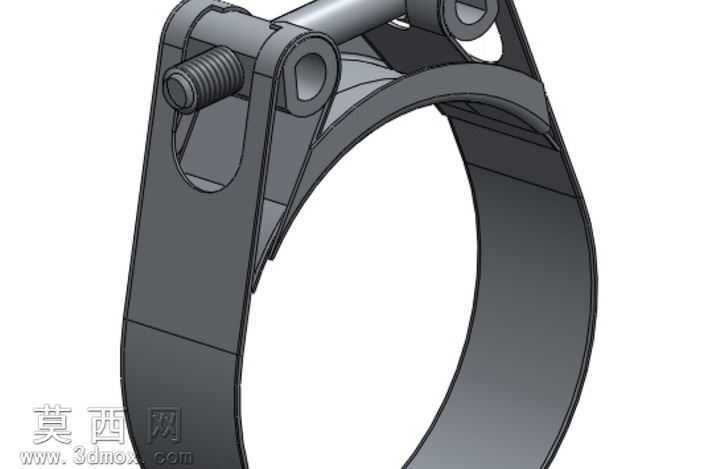

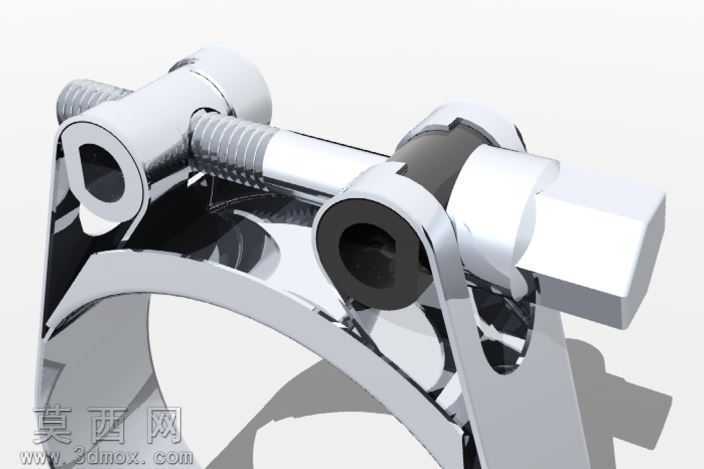

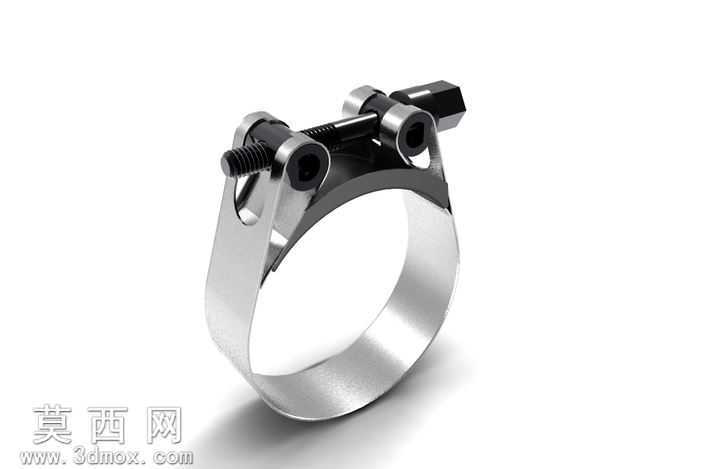

本模型为适配59-63毫米管径的快装式喉箍，采用三维参数化建模方式完成全结构设计，建模过程中对各部件的装配间隙、活动行程做了精准约束，确保开合、锁紧动作的逻辑符合实际机械运动规律。模型整体由环形箍带、铰接支架、锁紧螺栓、销轴四个核心部件组成，箍带部分采用薄壁弧形结构设计，建模时通过曲面放样、实体加厚生成基础形态，表面做了均匀的厚度处理，保证箍紧时受力均匀，不会对被固定管道表面造成局部压损。铰接支架部分通过凸台拉伸、切除孔位完成结构搭建，预留的销轴孔与箍带两端的铰接耳做了同轴度配合约束，可实现箍体的顺畅开合，方便快速套入待固定管道。锁紧螺栓采用标准外螺纹建模，螺纹牙型、螺距符合通用紧固件规范，螺栓与支架上的长条形调节槽配合，可在适配管径范围内自由调整锁紧行程，适配不同壁厚的管道安装需求。渲染阶段采用金属哑光材质赋予整体结构，箍带部分做了轻微的磨砂质感处理，模拟不锈钢冲压件的真实表面效果，螺栓、销轴等活动部件做了金属光泽区分，清晰呈现各部件的装配层级。设计过程中重点考量了快装操作的便捷性，铰接结构无需完全拆卸螺栓即可完成箍体的开合套入，锁紧时仅需拧动螺栓即可逐步收紧箍带，相比传统喉箍减少了拆装步骤，同时在箍带内侧做了平滑处理，避免尖锐边角划伤管道外壁。各部件的连接处均做了圆角过渡处理，既消除了建模过程中的尖锐棱角，也符合实际五金产品的冲压加工工艺要求，避免应力集中导致的部件断裂问题。整体结构紧凑，锁紧力分布均匀，可广泛应用于给排水管路、通风软管、设备油路等场景的管道固定连接，建模时保留了所有特征参数，可根据实际使用需求调整适配管径范围、箍带宽度、螺栓规格等参数，具备较强的通用性与可修改性。
